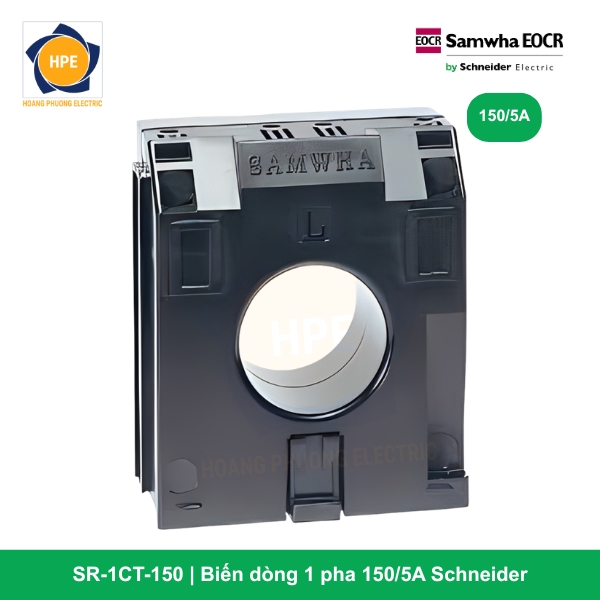

Biến dòng 1 pha SR-1CT-150 là thiết bị biến đổi dòng điện dạng Module chuyên dụng trong hệ thống bảo vệ động cơ của Schneider Electric. Thiết bị được thiết kế để chuẩn hóa dòng điện sơ cấp dải trung bình về mức tín hiệu điều khiển, giúp các bộ rơ le điện tử giám sát tải chính xác và an toàn.
Giới thiệu qua về mã hàng SR-1CT-150
Mã hàng SR-1CT-150 là dòng biến dòng (Current Transformer) dạng khối Module đồng bộ với hệ sinh thái EOCR Schneider. Với tỉ số biến dòng 150/5A, sản phẩm này đóng vai trò là cầu nối cho phép các rơ le bảo vệ dải dòng nhỏ (như dải 05) có khả năng quản lý và bảo vệ các động cơ có dòng định mức lên đến 150A.
Thiết kế Module của SR-1CT-150 giúp đơn giản hóa việc lắp đặt trong tủ điện, đảm bảo các kết nối mạch động lực và mạch điều khiển luôn ổn định, tránh hiện tượng nhiễu tín hiệu hoặc lỏng lẻo đầu nối thường gặp ở các dòng biến dòng rời.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-1CT-150 dựa trên tài liệu kỹ thuật chính thức từ Schneider Electric:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | EOCR Schneider |
| Mã sản phẩm | SR-1CT-150 |
| Chức năng | Biến dòng đo lường và bảo vệ 1 pha |
| Tương thích | Rơ le bảo vệ động cơ EOCR Schneider |
| Dòng điện sơ cấp (Ip) | 150A |
| Dòng điện thứ cấp (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 150:5 |
| Độ chính xác | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở 500V |
| Điện áp định mức | 600V AC |
| Tần số định mức | 50/60 Hz |
| Nhiệt độ vận hành | -20°C đến 60°C |
| Trọng lượng | 0.30 kg |
| Tiêu chuẩn chất lượng | IEC 6094-1 |
Chức năng chính
Biến dòng SR-1CT-150 thực hiện các nhiệm vụ then chốt trong hệ thống điện:
-
Hạ áp dòng điện sơ cấp: Biến đổi dòng điện 150A từ mạch động lực về mức 5A để rơ le bảo vệ có thể đọc dữ liệu.
-
Cung cấp tín hiệu giám sát: Truyền tải thông tin dòng điện thực tế theo thời gian thực để rơ le phân tích các lỗi như quá tải, kẹt roto hoặc mất cân bằng pha.
-
Cách ly an toàn: Bảo vệ mạch điều khiển nhạy cảm khỏi ảnh hưởng trực tiếp từ mạch động lực có công suất và điện áp cao.
Các mã sản phẩm biến dòng 1 pha Schneider SR-CT
| SR-1CT | Biến dòng 1 pha ghép module (100A, 150A, 200A, 300A, 400A) |
|---|---|
| SR-1CT-100 | Biến dòng 1 pha ghép module 100A |
| SR-1CT-150 | Biến dòng 1 pha ghép module 150A |
| SR-1CT-200 | Biến dòng 1 pha ghép module 200A |
| SR-1CT-300 | Biến dòng 1 pha ghép module 300A |
| SR-1CT-400 | Biến dòng 1 pha ghép module 400A |
Tham khảo thêm:
Catalogues: EOCR Schneider new
Catalogues: EOCR Schneeidr old
Lợi ích khi sử dụng SR-1CT-150
Sử dụng phụ kiện SR-1CT-150 chính hãng mang lại nhiều ưu điểm vượt trội:
-
Độ chính xác tuyệt đối: Sai số thấp giúp rơ le phản ứng nhanh và đúng lúc, bảo vệ động cơ khỏi các hư hại nghiêm trọng.
-
Tiêu chuẩn cách điện Megohm cao: Với điện trở cách điện 10 Megohm, thiết bị đảm bảo tính an toàn cao nhất, ngăn ngừa rò rỉ tín hiệu trong điều kiện vận hành công nghiệp.
-
Thiết kế tối ưu không gian: Cấu trúc Module nhỏ gọn giúp sắp xếp thiết bị trong tủ điện khoa học và chuyên nghiệp hơn.
-
Độ bền bỉ lâu dài: Được chế tạo từ vật liệu nhựa chống cháy và linh kiện chất lượng cao theo tiêu chuẩn Schneider, chịu được nhiệt độ môi trường lên đến 60°C.
-
Dễ dàng thi công: Hệ thống đầu nối chắc chắn với mô-men xoắn tiêu chuẩn, giúp kỹ thuật viên lắp đặt nhanh chóng và tin cậy.
Kết luận
Biến dòng 1 pha SR-1CT-150 Schneider là giải pháp lý tưởng cho các hệ thống điều khiển động cơ dải dòng 150A. Với chất lượng đạt chuẩn quốc tế và khả năng tương thích hoàn hảo với rơ le EOCR, sản phẩm là sự đầu tư đúng đắn để nâng cao hiệu quả và độ an toàn cho hệ thống điện doanh nghiệp.
