Biến dòng 2 pha 200/5A SR-2CT-200 Schneider

Biến dòng 2 pha SR-2CT-200 là một trong những phụ kiện quan trọng nhất trong hệ sinh thái thiết bị bảo vệ động cơ EOCR của Schneider Electric. Được thiết kế theo dạng Module tích hợp kép, sản phẩm không chỉ đóng vai trò biến đổi dòng điện mà còn là “trung tâm cảm biến” giúp các rơ le bảo vệ kỹ thuật số kiểm soát chặt chẽ trạng thái vận hành của các động cơ công suất lớn trong môi trường công nghiệp khắc nghiệt.

Giới thiệu chi tiết về mã hàng SR-2CT-200

Trong hệ thống điện công nghiệp, việc giám sát dòng điện cho các động cơ 3 pha công suất lớn thường đòi hỏi các thiết bị đo lường có độ chính xác cao và khả năng chịu tải tốt. Mã hàng SR-2CT-200 ra đời nhằm đáp ứng nhu cầu giám sát dòng điện lên đến 200A.

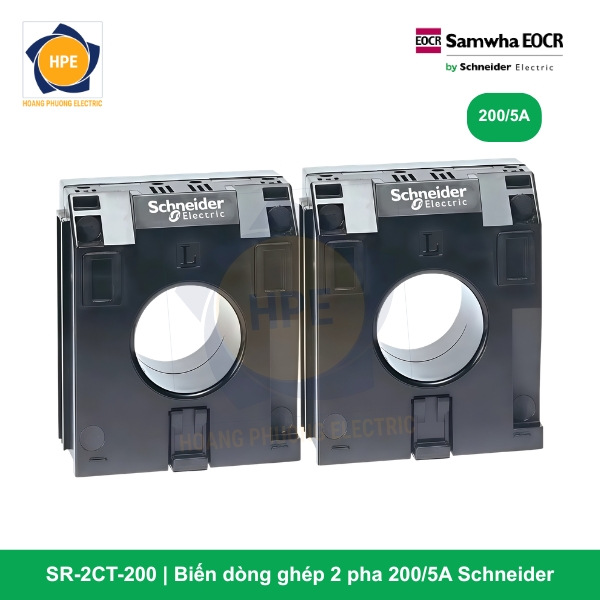

Khác với các dòng biến dòng đơn lẻ thông thường (1 pha), dòng SR-2CT (2-phase Current Transformer) của Schneider sở hữu thiết kế tích hợp hai cuộn sơ cấp nằm gọn trong một khối Module vững chắc. Tỉ số biến dòng tiêu chuẩn của thiết bị là 200/5A, nghĩa là khi dòng điện chạy qua dây dẫn động lực đạt 200A, thiết bị sẽ chuyển đổi và cho ra tín hiệu dòng điện 5A tại phía thứ cấp. Tín hiệu này sau đó được đưa vào rơ le bảo vệ (như EOCR-SS, EOCR-3DE hoặc các dòng kỹ thuật số khác) để phân tích và đưa ra lệnh ngắt nếu có sự cố.

Việc tích hợp 2 pha vào một Module không chỉ là sự thay đổi về ngoại hình mà còn là một bước tiến về kỹ thuật, giúp đồng bộ hóa tín hiệu giữa các pha, giảm thiểu sai số đo lường do khoảng cách và tác động từ trường bên ngoài so với việc dùng các biến dòng rời rạc.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng SR-2CT-200, được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức (Catalogue) của hãng Schneider:

Chức năng cốt lõi của biến dòng SR-2CT-200

Biến dòng SR-2CT-200 không chỉ đơn thuần là một bộ chuyển đổi dòng điện, nó đóng vai trò cực kỳ quan trọng trong việc duy trì sự ổn định của hệ thống điện:

1. Biến đổi dòng điện dải rộng: Thiết bị cho phép các rơ le bảo vệ vốn chỉ có khả năng chịu dòng trực tiếp thấp (dưới 6A) có thể gián tiếp quản lý các động cơ tải nặng có dòng lên tới 200A. Điều này giúp đồng bộ hóa các loại rơ le trong cùng một tủ điện dù công suất các động cơ khác nhau.

2. Giám sát cân bằng pha: Bằng cách luồn 2 pha (thường là pha L1 và L3) qua hai lỗ của biến dòng, rơ le có thể giám sát sự sai lệch dòng điện giữa các pha. Khi có sự mất cân bằng hoặc mất pha xảy ra, từ trường thứ tự không sẽ thay đổi, tín hiệu truyền về rơ le sẽ kích hoạt chế độ bảo vệ.

3. Cách ly điện hoàn hảo: SR-2CT-200 tạo ra một lớp ngăn cách tuyệt đối giữa mạch động lực (áp suất và cường độ dòng điện cao) với mạch điều khiển (điện áp thấp). Điều này bảo vệ các linh kiện điện tử nhạy cảm bên trong rơ le khỏi các xung nhiễu hoặc sự cố phóng điện từ cáp nguồn.

4. Hỗ trợ đo lường chính xác: Với sai số chỉ khoảng 1%, thiết bị đảm bảo rơ le luôn nhận được dữ liệu “thật” nhất từ động cơ, giúp việc cài đặt ngưỡng quá tải (Overload) hay thiếu tải (Underload) trở nên đáng tin cậy.

Các mã sản phẩm biến dòng Schneider SR-CT

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp

Việc lựa chọn sử dụng mã hàng SR-2CT-200 chính hãng Schneider thay vì các loại biến dòng gia công rẻ tiền mang lại những lợi ích dài hạn cho doanh nghiệp:

• Tối ưu hóa diện tích lắp đặt: Một trong những ưu điểm lớn nhất của dòng Module là sự gọn gàng. Thay vì phải gắn 2 biến dòng đúc rời rạc (thường chiếm nhiều diện tích và cần thêm bát sắt để cố định), SR-2CT-200 gói gọn tất cả trong một khối. Điều này cực kỳ hữu ích cho các đơn vị sản xuất tủ bảng điện khi cần thiết kế tủ điện phân phối nhỏ gọn nhưng vẫn đảm bảo công suất lớn.

• Độ bền cách điện Megohm đáng tin cậy: Với thông số điện trở cách điện lên tới 10 Megohm, SR-2CT-200 đảm bảo rằng ngay cả sau nhiều năm vận hành trong môi trường nóng ẩm, bụi bẩn của nhà máy, thiết bị vẫn không bị suy giảm khả năng cách điện, ngăn ngừa tình trạng rò rỉ tín hiệu dẫn đến báo lỗi giả.

• Giảm thiểu thời gian thi công: Thiết kế Module với các điểm bắt vít mô-men xoắn cao (1.7 N.m) giúp kỹ thuật viên lắp đặt nhanh chóng, chắc chắn. Việc luồn cáp qua lỗ biến dòng cũng được tính toán khoảng cách chuẩn xác, phù hợp với hầu hết các quy cách cáp điện 200A phổ biến.

• Chịu nhiệt và chống cháy: Vỏ thiết bị được làm từ vật liệu nhựa kỹ thuật cao cấp, chịu được nhiệt độ vận hành lên tới 60 độ C mà không bị biến dạng hay nóng chảy, đảm bảo an toàn phòng chống cháy nổ cho tủ điện.

• Đầu tư kinh tế: Việc sử dụng 1 bộ SR-2CT-200 thường có chi phí tổng thể (bao gồm vật tư và nhân công lắp đặt) thấp hơn so với việc mua lẻ và lắp ráp 2 bộ CT đơn lẻ tương đương dải dòng.

Hướng dẫn lắp đặt và lưu ý kỹ thuật

Để biến dòng SR-2CT-200 hoạt động bền bỉ và chính xác, người vận hành cần lưu ý các điểm sau:

• Lựa chọn đúng cáp dẫn: Đảm bảo tiết diện dây dẫn động lực phù hợp với dòng 200A và có thể luồn vừa qua lỗ biến dòng một cách thoải mái, tránh tình trạng dây quá to gây chèn ép vỏ nhựa thiết bị.
• Chiều dòng điện: Cần tuân thủ đúng chiều dòng điện từ nguồn đến tải qua biến dòng theo hướng dẫn trên thân máy (thông thường là chiều từ mặt trước ra mặt sau) để rơ le bảo vệ đọc đúng dữ liệu pha.
• Đấu nối thứ cấp: Hai dây tín hiệu từ mỗi cuộn dây của SR-2CT-200 phải được kết nối chắc chắn vào các terminal tương ứng trên rơ le EOCR. Tránh tình trạng lỏng dây dẫn đến tia lửa điện hoặc sai số lớn.
• Môi trường vận hành: Tránh lắp đặt thiết bị ở nơi có hóa chất ăn mòn mạnh hoặc độ ẩm vượt quá 85% mà không có biện pháp bảo vệ đi kèm (như tủ điện chống thấm).

Kết luận

Biến dòng 2 pha SR-2CT-200 Schneider là minh chứng cho sự kết hợp hoàn hảo giữa công nghệ chế tạo hiện đại và tiêu chuẩn an toàn quốc tế. Với thông số kỹ thuật chuẩn xác 200/5A, độ bền Megohm vượt trội và thiết kế Module tiện lợi, đây chính là sự lựa chọn hàng đầu cho các nhà thầu điện công nghiệp đang tìm kiếm một giải pháp bảo vệ động cơ an toàn, chuyên nghiệp và hiệu quả cao.
