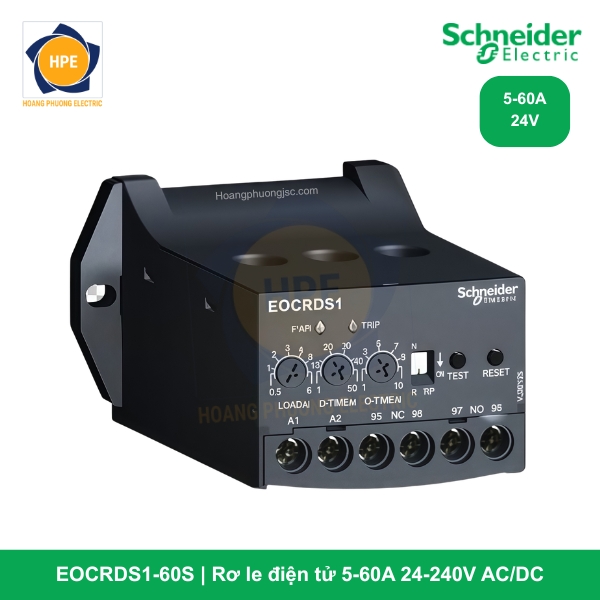

Rơ le điện tử EOCRDS1-60S là phiên bản công suất cao nhất trong dòng EOCR-DS1 của Schneider Electric. Với khả năng giám sát dòng điện lên đến 60A, thiết bị này đóng vai trò là “lá chắn” an toàn cho các động cơ công nghiệp tải nặng, máy nén khí trục vít, máy nghiền, và các hệ thống bơm công suất lớn, nơi mà sự chính xác và tốc độ phản ứng trước sự cố là ưu tiên hàng đầu.
Chi tiết về mã hàng EOCRDS1-60S
Mã hàng EOCRDS1-60S kế thừa toàn bộ ưu điểm của dòng rơ le điện tử trạng thái rắn (solid-state), loại bỏ hoàn toàn các nhược điểm về sai số nhiệt của dòng rơ le truyền thống.
-
“60”: Đại diện cho dải dòng cài đặt tối đa lên đến 60A (Dải điều chỉnh thực tế từ 5A đến 60A).
-
“S”: Ký hiệu cho tính năng Free Voltage, cho phép thiết bị vận hành ổn định với mọi nguồn điều khiển trong dải từ 24V đến 240V AC/DC. Điều này mang lại sự linh hoạt tối đa cho các kỹ sư thiết kế tủ điện, không cần lo lắng về sự khác biệt điện áp giữa các hệ thống điều khiển.
Thông số kỹ thuật trích xuất từ Catalogue EOCR Schneider
Dưới đây là bảng thông số chi tiết hỗ trợ kỹ thuật và chọn mã:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | EOCRDS1-60S |
| Dải dòng cài đặt (Overcurrent) | 5.0…60 A |
| Nguồn cấp điều khiển (Us) | 24…240 V AC/DC (Free Voltage) |
| Thời gian khởi động (D-Time) | 1…30 giây |
| Thời gian tác động quá tải (O-Time) | 0.5…10 giây |
| Loại tiếp điểm | 1 NO (97-98) + 1 NC (95-96) |
| Chế độ Reset | Thủ công (Manual) / Điện lực (Electrical) |
| Kiểu lắp đặt | Gắn thanh Rail 35mm hoặc bắt vít |
| Độ chính xác | Dòng điện: ±5%, Thời gian: ±5% |
| Tiêu chuẩn | IEC 60947, UL, CSA, CE |
Tìm hiểu thêm tại:
Chức năng bảo vệ ưu việt cho động cơ 60A
EOCRDS1-60S tập trung vào 3 lớp bảo vệ cốt lõi, giúp kéo dài tuổi thọ động cơ tải nặng:
Bảo vệ quá tải chính xác (Overcurrent)
Đối với các động cơ dải 60A, việc vận hành quá tải kéo dài sẽ làm hỏng lớp cách điện của cuộn dây rất nhanh. EOCRDS1-60S sử dụng MCU để đo dòng điện thực tế. Khi dòng điện vượt ngưỡng cài đặt (núm LOAD), thiết bị sẽ đếm ngược thời gian O-TIME và ngắt mạch chính xác, đảm bảo động cơ luôn hoạt động trong vùng an toàn.
Bảo vệ mất pha (Phase Loss)
Lỗi mất pha là “sát thủ” đối với động cơ công suất lớn. Khi mất một pha, dòng điện ở các pha còn lại sẽ tăng vọt để bù đắp mô-men xoắn, dẫn đến cháy động cơ chỉ trong vài phút. EOCRDS1-60S với độ nhạy cao sẽ phát hiện sự sụt giảm dòng đột ngột ở một trong hai lỗ CT và ngắt mạch kịp thời.
Bảo vệ kẹt Rô-to (Locked Rotor)
Các máy nghiền hoặc máy nén khí thường gặp sự cố kẹt cơ khí đột ngột. Lúc này dòng điện vọt lên cực lớn (I > I-set). EOCRDS1-60S sẽ phản ứng ngay lập tức và ngắt điện để tránh những hư hỏng dây chuyền cho cả hệ thống truyền động và điện lưới.
Các mã sản phẩm của rơ le EOCRDS1
| EOCR-DS1 | Bảo vệ quá dòng, mất pha, kẹt rotor, ngược pha EOCR-DS1 |
| EOCRDS1-05S | Rơ le điện tử 0.5-6A, 24-240V AC/DC |
| EOCRDS1-30S | Rơ le điện tử 3-30A, 24-240V AC/DC |
| EOCRDS1-60S | Rơ le điện tử 5-60A, 24-240V AC/DC |
| EOCRDS1-05W | Rơ le điện tử 0.5-6A, 380-440V AC |
| EOCRDS1-30W | Rơ le điện tử 3-30A, 380-440V AC |
| EOCRDS1-60W | Rơ le điện tử 5-60A, 380-440V AC |
Hướng dẫn cài đặt cho tải nặng
Do EOCRDS1-60S thường dùng cho các tải có dòng khởi động lớn, việc cài đặt cần lưu ý:
-
D-TIME: Cài đặt thời gian đủ dài (thường 5-10s) để động cơ vượt qua giai đoạn khởi động mà không bị nhảy rơ le nhầm.
-
O-TIME: Tùy theo đặc tính tải, thường cài từ 3-5s để tránh các cú sốc dòng thoáng qua khi máy làm việc.
-
LOAD: Điều chỉnh theo dòng định mức trên nhãn (Nameplate) của động cơ.
Hệ thống đèn LED chẩn đoán:
-
LED Xanh (PWR): Đang có nguồn nuôi 24-240V.
-
LED Đỏ (TRIP): Sáng khi rơ le đã ngắt mạch để bảo vệ động cơ sau khi xảy ra sự cố quá dòng hoặc mất pha.
Lợi ích khi sử dụng EOCRDS1-60S
-
Độ tin cậy tuyệt đối: Không bị ảnh hưởng bởi nhiệt độ môi trường, đảm bảo dải 60A hoạt động ổn định trong các nhà máy xi măng, thép, dệt nhuộm có môi trường khắc nghiệt.
-
Giảm chi phí vận hành: Việc sử dụng lỗ xuyên cáp (CT hole) giúp tránh hiện tượng sinh nhiệt tại các điểm tiếp xúc như rơ le nhiệt truyền thống, giảm nguy cơ cháy nổ tủ điện.
-
Tính kinh tế cao: Một thiết bị duy nhất có thể bảo vệ cho dải dòng rộng từ 5A đến 60A, giúp tối ưu hóa vật tư cho nhà thầu.
-
Thân thiện với môi trường: Thiết kế tiết kiệm điện năng và đạt các tiêu chuẩn xanh của Schneider Electric.
Kết luận
Rơ le điện tử EOCRDS1-60S Schneider là giải pháp bảo vệ động cơ dải 60A mạnh mẽ và tin cậy nhất hiện nay. Với sự kết hợp giữa công nghệ vi xử lý và tính năng Free Voltage, sản phẩm không chỉ mang lại sự an tâm tuyệt đối cho quá trình vận hành mà còn giúp đơn giản hóa việc bảo trì, thay thế trong các hệ thống công nghiệp hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
