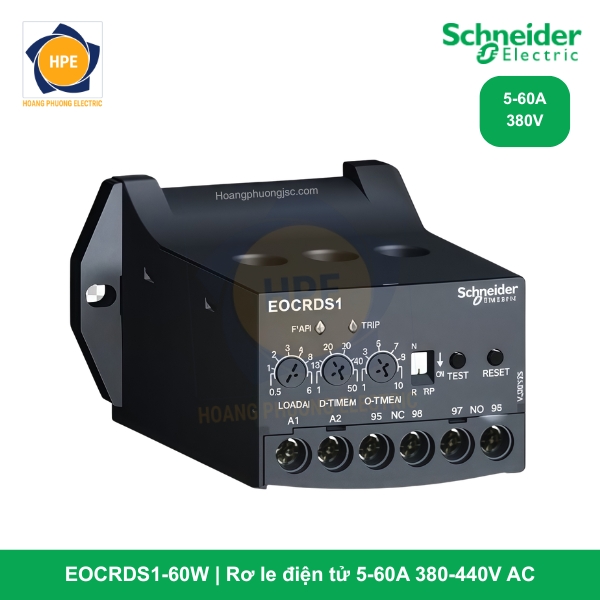

Rơ le điện tử EOCRDS1-60W | Bảo vệ quá dòng 5-60A

Rơ le điện tử EOCRDS1-60W thuộc dòng EOCR-DS1 của Schneider Electric là giải pháp bảo vệ trạng thái rắn (solid-state) tối ưu cho các động cơ công suất lớn. Với dải dòng lên đến 60A và khả năng lấy nguồn nuôi trực tiếp từ lưới điện động lực, thiết bị này giúp đơn giản hóa hệ thống điện trong khi vẫn đảm bảo sự an toàn tuyệt đối trước các sự cố quá tải, mất pha và kẹt cơ khí.

Ý nghĩa mã hàng EOCRDS1-60W

Ký hiệu mã hàng thể hiện đầy đủ các đặc tính kỹ thuật cần thiết cho việc lắp đặt:

• “60”: Dải dòng bảo vệ định mức có thể điều chỉnh từ 5A đến 60A. Đây là công suất mạnh mẽ, phù hợp cho các động cơ 3 pha lớn (lên đến 30kW tại lưới điện 380V).

• “W”: Ký hiệu cho nguồn nuôi (Control Voltage) xoay chiều 380V…440V AC. Đặc điểm này cực kỳ tiện lợi cho các tủ điện máy bơm, quạt đẩy hoặc máy nén khí vì kỹ thuật viên chỉ cần trích nguồn từ 2 pha nóng để cấp cho rơ le mà không cần bộ đổi nguồn 220V hay 24V.

Thông số kỹ thuật chi tiết

Tìm hiểu thêm tại:

catalogues-eocr-scheider-old-hoangphuongjsc.com

catalogues-eocr-schneider-new-hoangphuongjsc.com

Chức năng bảo vệ đặc biệt cho hệ thống tải nặng

EOCRDS1-60W được trang bị vi xử lý MCU thông minh để xử lý các sự cố phức tạp:

1. Bảo vệ quá tải chính xác (Overcurrent)

Đối với động cơ 60A, việc vận hành quá mức định mức sẽ gây tích nhiệt rất nhanh. EOCRDS1-60W đo dòng điện thực tế và ngắt mạch chính xác theo thời gian O-TIME đã cài đặt, ngăn chặn hoàn toàn nguy cơ cháy cuộn dây do quá nhiệt.

2. Bảo vệ mất pha nhạy bén (Phase Failure)

Ngay khi một trong các pha nguồn bị mất hoặc đứt dây dẫn, dòng điện sẽ biến thiên bất thường. EOCRDS1-60W nhận diện sự sụt giảm dòng qua 2 lỗ CT và ngắt mạch chỉ trong vòng dưới 3 giây, cứu động cơ khỏi tình trạng quay lệch pha gây hư hỏng cơ khí nghiêm trọng.

3. Bảo vệ kẹt Rô-to tức thì (Locked Rotor)

Các động cơ tải nặng như máy nghiền, máy nén khí thường gặp sự cố kẹt cơ khí. Lúc này dòng điện vọt lên gấp 5-7 lần định mức. Thiết bị sẽ phản ứng ngay lập tức (dưới 0.5s) để ngắt điện, bảo vệ an toàn cho cả trục động cơ và hệ thống truyền động.

Các mã sản phẩm của rơ le EOCRDS1

Hướng dẫn cài đặt cho động cơ công suất lớn

Vì EOCRDS1-60W thường dùng cho các tải nặng, quy trình cài đặt cần độ chính xác cao:

• D-TIME: Với động cơ 60A, dòng khởi động thường rất lớn và kéo dài. Hãy cài đặt D-Time đủ lâu (thường 8-15 giây) để động cơ đạt tốc độ ổn định trước khi rơ le bắt đầu giám sát quá tải.

• O-TIME: Cài đặt khoảng 3-5 giây để bỏ qua các biến động dòng điện thoáng qua khi máy vào tải đột ngột.

• LOAD: Cài đặt dựa trên dòng định mức (Ampe) ghi trên nhãn động cơ. Nên dùng đồng hồ ampe kẹp để kiểm tra dòng thực tế khi máy đang chạy để tinh chỉnh núm Load chuẩn nhất.

Chỉ báo đèn LED:

• Đèn Xanh (PWR): Đang có nguồn 380V cấp cho thiết bị.

• Đèn Đỏ (TRIP): Rơ le đã ngắt để bảo vệ sự cố.

Lợi ích khi đầu tư EOCRDS1-60W

• Tiết kiệm chi phí vật tư: Lấy nguồn trực tiếp 380V giúp loại bỏ biến áp điều khiển và dây trung tính trong tủ điện.

• Độ bền công nghiệp: Không có bộ phận cơ khí chuyển động, chống rung động và va đập tốt, tuổi thọ cao hơn nhiều so với rơ le nhiệt.

• Lắp đặt lỗ xuyên (CT hole): Giúp cách ly hoàn toàn mạch động lực, không gây hiện tượng đánh lửa hay lỏng ốc tại các đầu cực như rơ le nhiệt truyền thống.

• Chính xác tuyệt đối: Công nghệ kỹ thuật số loại bỏ sai số do nhiệt độ môi trường, đảm bảo điểm ngắt 60A luôn hoạt động chuẩn xác.

Kết luận

Rơ le điện tử EOCRDS1-60W Schneider là giải pháp bảo vệ tối ưu cho các động cơ công suất lớn dải 5-60A. Với thiết kế chuyên dụng cho nguồn 380V và tính năng bảo vệ kẹt rô-to tức thì, sản phẩm mang lại sự tin cậy cao nhất cho hệ thống điện công nghiệp của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
