Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố quá tải, mất pha hay kẹt rô-to là yếu tố sống còn để duy trì quy trình sản xuất liên tục. Rơ le điện tử EOCRDS1-30S của Schneider Electric (tiền thân là dòng Samwha EOCR-DS1) đã khẳng định vị thế là “người gác đền” tin cậy nhờ công nghệ giám sát dòng điện bằng vi xử lý (MCU) hiện đại, thay thế hoàn toàn cho các loại rơ le nhiệt lưỡng kim truyền thống vốn có nhiều sai số.

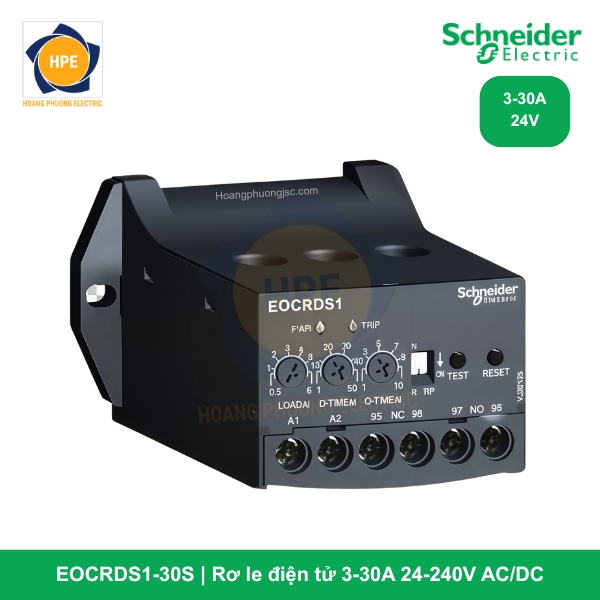

Giới thiệu tổng quan về mã hàng EOCRDS1-30S
EOCRDS1-30S thuộc nhóm rơ le bảo vệ quá dòng điện tử (Electronic Over Current Relay) loại kinh tế nhưng sở hữu độ chính xác cực cao. Với dải điều chỉnh dòng điện từ 3A đến 30A, đây là mã hàng “quốc dân” được ứng dụng rộng rãi nhất cho các loại máy bơm công nghiệp, máy nén khí, quạt hút công suất trung bình và các hệ thống băng tải.
Điểm đắt giá của phiên bản có hậu tố “S” chính là tính năng Free Voltage. Thiết bị có khả năng hoạt động ổn định trong dải nguồn điều khiển cực rộng từ 24V đến 240V AC/DC. Điều này giúp các đơn vị quản lý dự án và bảo trì tiết kiệm đáng kể chi phí lưu kho, vì một mã hàng duy nhất có thể lắp đặt cho cả hệ thống điện 24V (PLC), 110V hoặc 220V.
Thông số kỹ thuật chi tiết (Trích xuất từ Catalogue EOCR Schneider)
Bảng thông số kỹ thuật dưới đây giúp kỹ sư thiết kế dễ dàng lựa chọn thiết bị cho tủ điện:
| Đặc tính kỹ thuật | Thông số chi tiết |
| Thương hiệu | Schneider Electric (Dòng EOCR) |
| Mã sản phẩm | EOCRDS1-30S |
| Dải dòng cài đặt (Overcurrent) | 3.0…30 A |
| Nguồn cấp điều khiển (Us) | 24…240 V AC/DC (Free Voltage) |
| Tần số mạng điện | 50/60 Hz |
| Thời gian khởi động (D-Time) | 1…30 giây |
| Thời gian tác động quá tải (O-Time) | 0.5…10 giây |
| Loại tiếp điểm | 1 NO (97-98) + 1 NC (95-96) |
| Công suất tiếp điểm | 5A / 250VAC (tải trở) |
| Chế độ Reset | Thủ công (Manual) / Điện lực (Electrical) |
| Kiểu lắp đặt | Gắn thanh Rail 35mm hoặc bắt vít bảng điện |
| Độ chính xác | Dòng điện: ±5%, Thời gian: ±5% |
| Nhiệt độ vận hành | -20°C đến +60°C |
Tìm hiểu thêm tại:
Các tính năng bảo vệ then chốt của EOCRDS1-30S
EOCRDS1-30S cung cấp 3 lớp bảo vệ thông minh mà rơ le nhiệt không thể thực hiện hiệu quả:
Bảo vệ quá dòng (Overcurrent)
Khi động cơ vận hành ổn định, nếu dòng điện thực tế vượt quá ngưỡng cài đặt trên núm LOAD, rơ le sẽ bắt đầu đếm ngược thời gian O-TIME. Nếu tình trạng quá dòng kéo dài hơn O-TIME, thiết bị sẽ kích hoạt tiếp điểm ngắt mạch. Điều này giúp bảo vệ cuộn dây động cơ không bị om nhiệt, cháy nổ.
Bảo vệ mất pha (Phase Failure)
Dòng DS1 giám sát 2 pha thông qua lỗ CT tích hợp. Khi xảy ra hiện tượng mất pha ở nguồn cấp hoặc đứt dây tải, dòng điện ở các pha còn lại sẽ tăng vọt hoặc sụt giảm bất thường. Vi xử lý MCU của EOCRDS1-30S sẽ nhận diện lỗi này chỉ trong tích tắc và ngắt mạch để ngăn chặn động cơ quay lệch pha gây hư hỏng cơ khí.
Bảo vệ kẹt Rô-to (Locked Rotor)
Ngay khi khởi động, nếu động cơ bị kẹt cứng do hỏng vòng bi hoặc kẹt cơ khí, dòng điện sẽ vọt lên rất cao (thường gấp 5-7 lần định mức). EOCRDS1-30S sẽ phát hiện sự bất thường này và ngắt điện ngay lập tức, bảo vệ an toàn cho cả phần điện và phần cơ của hệ thống.
Các mã sản phẩm của rơ le EOCRDS1
| EOCR-DS1 | Bảo vệ quá dòng, mất pha, kẹt rotor, ngược pha EOCR-DS1 |
| EOCRDS1-05S | Rơ le điện tử 0.5-6A, 24-240V AC/DC |
| EOCRDS1-30S | Rơ le điện tử 3-30A, 24-240V AC/DC |
| EOCRDS1-60S | Rơ le điện tử 5-60A, 24-240V AC/DC |
| EOCRDS1-05W | Rơ le điện tử 0.5-6A, 380-440V AC |
| EOCRDS1-30W | Rơ le điện tử 3-30A, 380-440V AC |
| EOCRDS1-60W | Rơ le điện tử 5-60A, 380-440V AC |
Hướng dẫn cài đặt và Vận hành thực tế
Việc cài đặt EOCRDS1-30S cực kỳ đơn giản qua 3 núm xoay trực quan trên mặt máy:
-
Núm D-TIME (Duration Time): Thiết lập thời gian khởi động của động cơ. Trong giai đoạn này, rơ le sẽ không ngắt mặc dù dòng điện khởi động (Inrush) tăng cao. Thường cài đặt từ 3-5 giây tùy loại tải.
-
Núm O-TIME (Operating Time): Thiết lập thời gian trễ trước khi ngắt khi có sự cố quá dòng trong lúc chạy ổn định. Giúp tránh tình trạng nhảy rơ le nhầm do các biến động tải thoáng qua.
-
Núm LOAD: Cài đặt dòng định mức chạy thực tế của động cơ. Cách cài chuẩn nhất: Để động cơ chạy ổn định, vặn núm LOAD từ cực đại về phía cực tiểu cho đến khi đèn LED đỏ nhấp nháy, sau đó vặn ngược lại một chút cho đèn tắt.
Hệ thống LED báo hiệu:
-
LED Xanh (PWR): Báo thiết bị đã có nguồn nuôi.
-
LED Đỏ (TRIP): Sáng rõ khi rơ le đã thực hiện lệnh ngắt mạch.
Lợi ích vượt trội so với rơ le nhiệt truyền thống
-
Không phụ thuộc nhiệt độ môi trường: Rơ le nhiệt hoạt động dựa trên thanh lưỡng kim, dễ nhảy nhầm khi mùa hè nóng hoặc tủ điện bí. EOCRDS1-30S dùng cảm biến điện tử nên độ chính xác luôn là tuyệt đối.
-
Tiết kiệm điện năng: Tổn hao nhiệt của rơ le điện tử thấp hơn rơ le nhiệt rất nhiều, giúp giảm nhiệt lượng tỏa ra trong tủ điện.
-
Lắp đặt linh hoạt: Thiết kế lỗ xuyên cáp giúp việc đấu nối cực kỳ nhanh chóng, không lo lỏng ốc ở phần động lực gây cháy tiếp điểm.
-
Bền bỉ vượt thời gian: Không có bộ phận chuyển động cơ khí bên trong, chống rung động tốt, tuổi thọ linh kiện đạt chuẩn công nghiệp quốc tế.
Kết luận
Rơ le điện tử EOCRDS1-30S Schneider là lựa chọn kinh tế hàng đầu cho các doanh nghiệp muốn hiện đại hóa hệ thống bảo vệ động cơ dải từ 3A đến 30A. Với ưu thế về nguồn cấp Free Voltage và khả năng bảo vệ nhạy bén, sản phẩm đảm bảo hệ thống điện của bạn luôn vận hành trong trạng thái an toàn nhất, giảm thiểu tối đa chi phí sửa chữa và dừng máy.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
