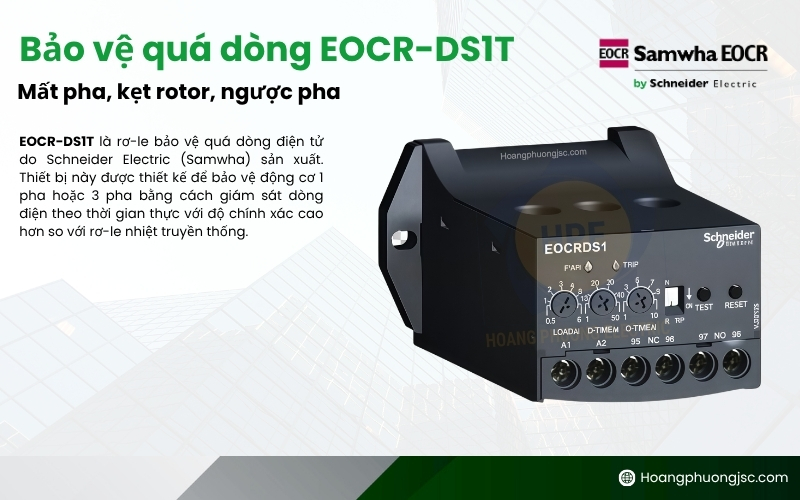

Rơ le EOCRDS1-05S (thường được biết đến với tên gọi cũ là EOCR-DS1 Samwha) là dòng rơ le quá dòng điện tử loại kinh tế nhưng cực kỳ hiệu quả. Thiết bị này sử dụng vi xử lý (MCU) để giám sát dòng điện động cơ theo thời gian thực, khắc phục hoàn toàn các nhược điểm của rơ le nhiệt truyền thống.

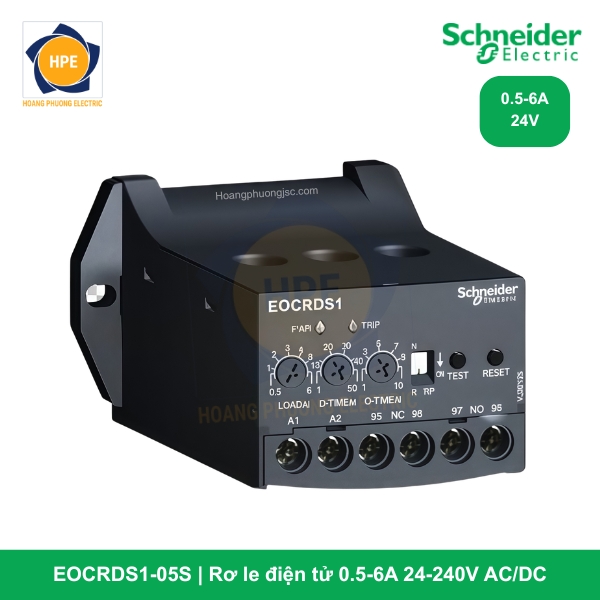

Giới thiệu chi tiết về mã hàng EOCRDS1-05S
Mã hàng EOCRDS1-05S được thiết kế để bảo vệ các động cơ nhỏ với dải dòng từ 0.5A đến 5A. Điểm mạnh của dòng này là khả năng lắp đặt linh hoạt và dải nguồn cấp cực rộng (Free Voltage).
Ý nghĩa kỹ thuật:
-
“05”: Dải cài đặt dòng điện tối đa là 5A.
-
“S”: Điện áp nguồn điều khiển dải rộng 24…240V AC/DC, giúp giảm mã hàng tồn kho và dễ dàng lắp đặt trong mọi điều kiện nguồn điện.
Thông số kỹ thuật chi tiết (Theo tài liệu EOCR Schneider)
Dưới đây là thông số trích xuất từ Catalogue EOCR:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | EOCRDS1-05S |
| Dải dòng cài đặt (Overcurrent) | 0.5…5 A |
| Nguồn cấp (Control Voltage) | 24…240 V AC/DC (50/60Hz) |
| Thời gian khởi động (D-Time) | 1…30 giây |
| Thời gian tác động (O-Time) | 0.5…10 giây |
| Loại tiếp điểm | 1 NC (95-96) + 1 NO (97-98) |
| Chế độ Reset | Thủ công (Manual) / Điện lực (Electrical) |
| Phương pháp lắp đặt | Gắn trên thanh Rail 35mm hoặc bắt vít |
| Độ chính xác | Dòng điện: ±5%, Thời gian: ±5% |
Tìm hiểu thêm tại:
Các chức năng bảo vệ cốt lõi
EOCRDS1-05S cung cấp 3 tính năng bảo vệ cơ bản nhưng cực kỳ quan trọng:
-
Quá dòng (Overcurrent): Khi dòng điện vận hành vượt quá ngưỡng cài đặt trên núm D-TIME, rơ le sẽ đếm ngược theo thời gian O-TIME và ngắt để bảo vệ động cơ.
-
Mất pha (Phase Loss): Phát hiện sự cố mất pha tức thì thông qua sự sụt giảm dòng điện đột ngột ở một trong hai pha đi qua lỗ CT (đối với dòng DS1 giám sát 2 pha).
-
Kẹt Rô-to (Locked Rotor): Bảo vệ động cơ khi xảy ra sự cố cơ khí khiến dòng điện vọt lên cao ngay từ lúc khởi động.
Các mã sản phẩm của rơ le EOCRDS1
| EOCR-DS1 | Bảo vệ quá dòng, mất pha, kẹt rotor, ngược pha EOCR-DS1 |
| EOCRDS1-05S | Rơ le điện tử 0.5-6A, 24-240V AC/DC |
| EOCRDS1-30S | Rơ le điện tử 3-30A, 24-240V AC/DC |
| EOCRDS1-60S | Rơ le điện tử 5-60A, 24-240V AC/DC |
| EOCRDS1-05W | Rơ le điện tử 0.5-6A, 380-440V AC |
| EOCRDS1-30W | Rơ le điện tử 3-30A, 380-440V AC |
| EOCRDS1-60W | Rơ le điện tử 5-60A, 380-440V AC |
Hướng dẫn cài đặt trực quan
Thiết bị có 3 núm xoay điều chỉnh và 2 đèn LED hiển thị:
-
D-TIME: Cài đặt thời gian cho phép động cơ khởi động (Tránh nhảy rơ le do dòng khởi động cao).
-
O-TIME: Cài đặt thời gian trễ trước khi ngắt khi có sự cố quá dòng trong lúc chạy.
-
LOAD: Cài đặt dòng điện định mức của động cơ.
Chẩn đoán qua LED:
-
LED Xanh (PWR): Sáng khi thiết bị được cấp nguồn.
-
LED Đỏ (TRIP): Sáng khi rơ le đã ngắt để bảo vệ, giúp người dùng nhận biết hệ thống đang có sự cố.
Lợi ích khi chọn EOCRDS1-05S
-
Dải nguồn Free Voltage: Không cần lo lắng về điện áp điều khiển là 24V, 110V hay 220V vì thiết bị tự thích ứng trong dải 24-240V.
-
Thiết kế siêu nhỏ gọn: Tiết kiệm không gian trong tủ điện.
-
Ít tiêu thụ năng lượng: Công nghệ điện tử giúp giảm tổn hao điện năng so với rơ le nhiệt.
-
Độ bền cao: Không có bộ phận cơ khí chuyển động gây mài mòn, chịu được rung động và sốc cơ khí tốt.
Kết luận
Rơ le điện tử EOCRDS1-05S là giải pháp bảo vệ động cơ dải nhỏ tin cậy, chính xác và dễ sử dụng nhất của Schneider. Với khả năng tương thích nguồn điện rộng và các núm chỉnh trực quan, đây là lựa chọn hàng đầu cho các tủ điện điều khiển bơm, quạt công suất thấp.
