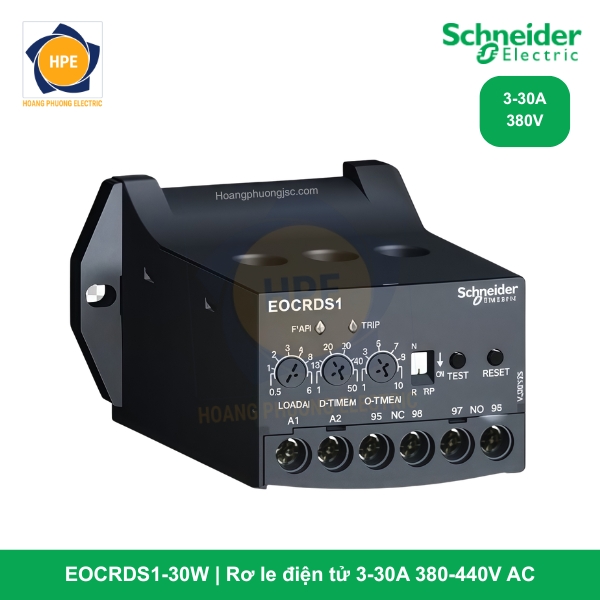

Rơ le điện tử EOCRDS1-30W | Bảo vệ quá dòng 3-30A

Rơ le điện tử EOCRDS1-30W là thiết bị bảo vệ động cơ dựa trên công nghệ vi xử lý (MCU), thuộc dòng EOCR-DS1 nổi tiếng của Schneider Electric. Với dải dòng trung bình từ 3A đến 30A và đặc tính nguồn cấp chuyên dụng, sản phẩm này là giải pháp thay thế hoàn hảo cho rơ le nhiệt trong các tủ điện điều khiển bơm, máy nén khí và băng tải vận hành trực tiếp trên lưới điện 3 pha.

Ý nghĩa mã hàng EOCRDS1-30W

Việc hiểu rõ mã hàng giúp kỹ sư lựa chọn chính xác thiết bị phù hợp với thiết kế tủ điện:

• “30”: Dải dòng bảo vệ điều chỉnh được từ 3A đến 30A. Đây là công suất phổ biến cho các động cơ từ 1.5kW đến 15kW (tùy vào điện áp và loại tải).

• “W”: Ký hiệu cho nguồn nuôi (Control Voltage) 380V…440V AC. Ưu điểm của phiên bản này là không cần dây trung tính hay biến áp hạ áp 220V/24V, người lắp đặt chỉ cần trích nguồn từ 2 pha nóng để cấp vào chân A1-A2 của rơ le.

Thông số kỹ thuật chi tiết

Tìm hiểu thêm tại:

catalogues-eocr-scheider-old-hoangphuongjsc.com

catalogues-eocr-schneider-new-hoangphuongjsc.com

Các tính năng bảo vệ chuyên sâu

EOCRDS1-30W không chỉ bảo vệ quá tải mà còn xử lý các sự cố phức tạp của lưới điện:

1. Bảo vệ quá tải (Overcurrent)

Sử dụng cảm biến dòng điện điện tử để đo trị số thực tế. Khi dòng điện vượt ngưỡng cài đặt (núm LOAD), rơ le đếm ngược thời gian O-TIME và ngắt mạch. Độ chính xác của MCU giúp bảo vệ động cơ nhạy bén hơn nhiều so với cơ chế giãn nở nhiệt của rơ le nhiệt cũ.

2. Bảo vệ mất pha (Phase Failure)

Đối với động cơ 3 pha dải 30A, mất pha sẽ gây ra hiện tượng rung lắc mạnh và cháy cuộn dây cực nhanh. EOCRDS1-30W giám sát sự mất cân bằng dòng điện qua 2 lỗ CT và thực hiện lệnh ngắt chỉ trong vòng dưới 3 giây để cứu động cơ.

3. Bảo vệ kẹt Rô-to (Locked Rotor)

Khi xảy ra kẹt cơ khí khiến động cơ không thể quay, dòng điện sẽ vọt lên mức “dòng kẹt” (thường gấp nhiều lần dòng định mức). Thiết bị sẽ nhận diện lỗi này ngay lập tức để ngắt điện, bảo vệ hệ thống truyền động và giảm thiểu rủi ro cháy nổ.

Các mã sản phẩm của rơ le EOCRDS1

Hướng dẫn cài đặt nhanh

Thiết bị có giao diện vận hành trực quan với 3 núm xoay:

• D-TIME (Delay Time): Cài đặt thời gian trễ khởi động. Đối với tải bơm, thường để 3-5 giây; đối với tải quạt hoặc máy nén có quán tính lớn, có thể để 10-15 giây.

• O-TIME (Operating Time): Cài đặt thời gian trễ khi có sự cố quá dòng trong lúc chạy. Thường để ở mức 3-4 giây để lọc các nhiễu dòng thoáng qua.

• LOAD: Điều chỉnh về dòng định mức của động cơ (Ampe). Nên dùng kẹp dòng đo thực tế khi máy đang chạy ổn định để tinh chỉnh chính xác nhất.

Trạng thái đèn LED:

• Đèn Xanh sáng: Đang có nguồn 380V cấp cho rơ le.

• Đèn Đỏ sáng: Rơ le đã tác động (Trip) do sự cố. Cần kiểm tra nguyên nhân trước khi nhấn nút Reset.

Tại sao nên chọn EOCRDS1-30W?

• Đấu nối đơn giản: Lấy nguồn trực tiếp từ mạng điện 3 pha, tiết kiệm chi phí đi dây điều khiển 220V.

• Không sai số nhiệt: Khác với rơ le nhiệt (thanh lưỡng kim), EOCR điện tử không bị ảnh hưởng bởi độ nóng bên trong tủ điện, đảm bảo trị số 30A luôn là 30A.

• Độ bền cao: Cấu tạo trạng thái rắn giúp thiết bị chịu được môi trường rung động công nghiệp và có tuổi thọ cao hơn.

• Thiết kế xuyên tâm: Cáp động lực đi xuyên qua lỗ CT giúp cách ly hoàn toàn, không gây move hay cháy điểm tiếp xúc động lực.

Kết luận

Rơ le điện tử EOCRDS1-30W Schneider là giải pháp tối ưu, kinh tế và tin cậy để bảo vệ các động cơ dải trung. Với thiết kế chuyên dụng cho nguồn 380V và công nghệ bảo vệ kỹ thuật số, sản phẩm giúp doanh nghiệp giảm thiểu tối đa rủi ro hư hỏng máy móc và chi phí dừng máy ngoài ý muốn.
