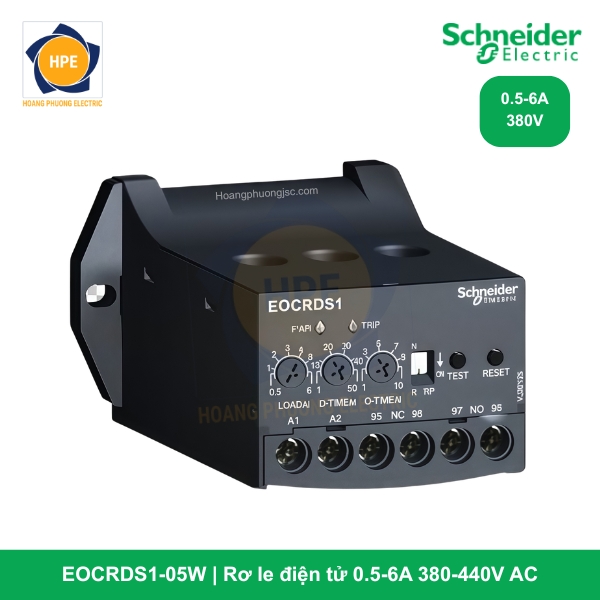

Rơ le điện tử EOCRDS1-05W | Bảo vệ quá dòng 0.5-6A

Rơ le điện tử EOCRDS1-05W là thiết bị bảo vệ động cơ trạng thái rắn (solid-state) thuộc dòng EOCR-DS1 của Schneider Electric. Trong khi phiên bản “S” thường dùng cho nguồn điều khiển dải rộng, thì phiên bản “W” được thiết kế tối ưu để lấy nguồn trực tiếp từ lưới điện động lực 380V…440V AC, giúp đơn giản hóa việc đấu nối trong các tủ điện không có sẵn nguồn điều khiển biến áp hoặc nguồn 220V.

Đặc điểm nhận dạng và ý nghĩa mã hàng EOCRDS1-05W

Mã hàng này được ứng dụng rộng rãi trong các hệ thống bơm và quạt công suất nhỏ nhưng yêu cầu sự ổn định cao và khả năng phản ứng tức thì với các sự cố điện.

• “05”: Dải dòng bảo vệ định mức từ 0.5A đến 6A. Đây là dải dòng lý tưởng để bảo vệ các động cơ 3 pha công suất nhỏ (thường dưới 2.2kW).

• “W”: Ký hiệu điện áp nguồn nuôi (Control Voltage) từ 380V đến 440V AC. Điều này cho phép thợ điện trích trực tiếp 2 pha nóng của nguồn động lực để cấp nguồn cho rơ le, tiết kiệm dây dẫn và thiết bị chuyển đổi nguồn.

Thông số kỹ thuật chi tiết theo Catalogue EOCR

Tìm hiểu thêm tại:

catalogues-eocr-scheider-old-hoangphuongjsc.com

catalogues-eocr-schneider-new-hoangphuongjsc.com

Chức năng bảo vệ thông minh

EOCRDS1-05W tích hợp vi xử lý MCU giúp giám sát dòng điện liên tục với 3 tính năng bảo vệ chính:

Bảo vệ quá dòng (Overcurrent)

Rơ le giám sát dòng điện tiêu thụ của động cơ. Nếu dòng điện vượt quá giá trị cài đặt trên núm LOAD, thiết bị sẽ bắt đầu tính thời gian O-TIME. Nếu quá tải vẫn duy trì hết thời gian này, rơ le sẽ tác động ngắt Contactor để bảo vệ cuộn dây động cơ không bị quá nhiệt.

Bảo vệ mất pha (Phase Failure)

Đối với động cơ nhỏ, mất pha thường dẫn đến việc dòng điện tăng vọt ở các pha còn lại và gây cháy rất nhanh. EOCRDS1-05W có độ nhạy cực cao, phát hiện sự mất cân bằng hoặc mất hẳn dòng điện ở các pha đi qua lỗ CT để ngắt mạch kịp thời trong vòng dưới 3 giây.

Bảo vệ kẹt Rô-to (Locked Rotor)

Trong trường hợp động cơ bị kẹt cơ khí ngay khi khởi động, dòng điện sẽ vọt lên rất cao. Nhờ MCU xử lý tín hiệu điện tử, rơ le sẽ nhận diện lỗi kẹt và ngắt điện ngay lập tức, ngăn chặn hư hại cơ khí nghiêm trọng.

Các mã sản phẩm của rơ le EOCRDS1

Hướng dẫn cài đặt vận hành

Người dùng có thể dễ dàng thiết lập thông số qua 3 núm xoay:

1. D-TIME (Delay Time): Cài đặt thời gian để bỏ qua dòng khởi động (thường từ 2-5 giây).

2. O-TIME (Operating Time): Cài đặt thời gian trễ ngắt (thường từ 3-4 giây) để tránh các nhiễu tải ngắn hạn.

3. LOAD: Cài đặt dòng chạy thực tế.

   • Mẹo: Vặn về mức max, khi máy chạy ổn định thì vặn lùi dần đến khi đèn đỏ nháy rồi vặn ngược lại một chút cho đèn tắt.

Hệ thống LED chỉ thị:

• LED Xanh: Báo thiết bị đang được cấp nguồn 380V ổn định.

• LED Đỏ: Sáng khi rơ le đã thực hiện lệnh Trip (ngắt) để bảo vệ sự cố.

Ưu điểm vượt trội của EOCRDS1-05W

• Lấy nguồn trực tiếp 380V: Không cần biến áp cách ly hay nguồn 220V phụ trợ, giảm thiểu vật tư tủ điện.

• Công nghệ điện tử không sai số: Khác với rơ le nhiệt truyền thống dễ bị ảnh hưởng bởi nhiệt độ môi trường, EOCRDS1-05W luôn hoạt động chính xác dù trong tủ điện nóng hay lạnh.

• Tiết kiệm điện và không tỏa nhiệt: Rơ le trạng thái rắn tiêu thụ điện năng cực thấp và không sinh nhiệt, bảo vệ các thiết bị lân cận.

• Thiết kế lỗ xuyên cáp: Không cần đấu nối phần động lực vào rơ le, tránh hiện tượng move hoặc lỏng ốc gây cháy nổ tiếp điểm.

Kết luận

Rơ le điện tử EOCRDS1-05W Schneider là sự lựa chọn tối ưu cho các động cơ công suất nhỏ chạy nguồn 380V. Với thiết kế nhỏ gọn, dải nguồn nuôi chuyên dụng và khả năng bảo vệ toàn diện, sản phẩm mang lại sự an tâm tuyệt đối cho hệ thống điện công nghiệp của bạn.
