Rơ le bảo vệ động cơ EOCR 3DE-05DUH Schneider

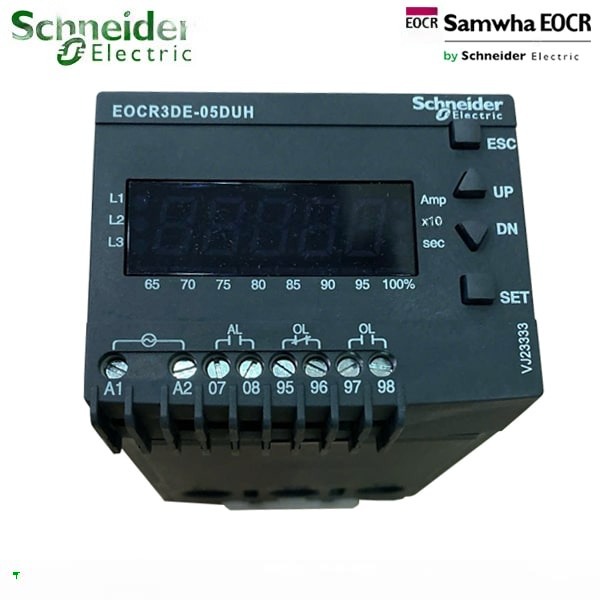

Rơ le EOCR 3DE-05DUH là dòng rơ le kỹ thuật số (Digital) bảo vệ động cơ thông minh thế hệ mới của Schneider Electric, nổi bật với cấu trúc phần cứng tách rời độc đáo: Thân rơ le cảm biến dòng điện gá bên trong tủ điện (Din-rail), còn mặt hiển thị số (Display Unit) được đưa ra ngoài mặt cánh tủ tủ điều khiển thông qua một sợi cáp RJ45. Giải pháp cơ khí thông minh này giúp kỹ sư vận hành có thể giám sát trực tiếp dòng điện 3 pha thực tế, kiểm tra nhật ký lỗi và cài đặt các thông số kỹ thuật của động cơ mà không cần phải mở cửa tủ điện, loại bỏ hoàn toàn nguy cơ mất an toàn do phóng điện hồ quang (Arc Flash).

Thiết bị sở hữu dải dòng tải nhị thứ tiêu chuẩn từ 0.5A đến 7A (05), hoạt động lý tưởng với lưới điện điều khiển linh hoạt 100-240V AC/DC (U). Nhờ cấu trúc Hole Type (Dạng lỗ xuyên cáp) giúp cách ly vật lý mạch lực an toàn và hệ tiếp điểm an toàn cao Fail-Safe (H), EOCR 3DE-05DUH trở thành mảnh ghép hoàn hảo cho các tủ điều khiển động cơ (MCC) trung tâm trong các nhà máy sản xuất công nghiệp hiện đại, đòi hỏi tần suất giám sát liên tục và tính an toàn vận hành cao.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE

Tài liệu:
Catalog EOCR
EOCR-3DE

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-05DUH

1. Kiến trúc màn hình số tách rời – An toàn vận hành tuyệt đối

Ưu điểm lớn nhất của mã hàng 3DE-05DUH chính là kết cấu module độc lập. Toàn bộ phần mạch lực dòng điện và thân xử lý trung tâm được giấu kín bên trong tủ gá trên thanh Din-rail. Kỹ thuật viên không cần trang bị đồ bảo hộ hồ quang nặng nề để mở tủ đo dòng, mọi thông số vận hành của động cơ đều hiển thị trực quan ở mặt ngoài cánh tủ. Thiết kế này giúp tiết kiệm tối đa diện tích mặt tủ (chỉ cần khoét lỗ nhỏ cho mặt hiển thị LED và đi dây cáp mạng RJ45 bọc nhiễu).

2. Công nghệ giám sát và đo lường dòng 3 pha độc lập

Khác với các dòng rơ le kinh tế chỉ giám sát dòng trung bình, EOCR 3DE-05DUH liên tục quét và đo lường dòng tải của cả 3 pha L1, L2, L3 một cách độc lập. Giá trị dòng điện thực tế của từng pha sẽ được hiển thị tuần hoàn (hoặc cố định theo tùy chọn) trên màn hình số LED. Nhờ đó, rơ le tính toán chính xác độ lệch pha (Current Unbalance) để ra quyết định ngắt bảo vệ trước khi cuộn dây động cơ bị quá nhiệt do mất cân bằng điện áp.

3. Cấu trúc lỗ xuyên cáp (Hole Type) cách ly từ tính an toàn

Mạch động lực dải dòng nhỏ (hoặc dây tín hiệu từ cuộn thứ cấp của CT phụ ngoài) được luồn thẳng xuyên tâm qua 3 lỗ của thân rơ le. Nguyên lý cảm ứng điện từ giúp rơ le thu thập dữ liệu dòng tải mà không cần tiếp xúc vật lý với đồng thanh, triệt tiêu hoàn toàn các nguy cơ cháy nổ, sinh nhiệt do hiện tượng move tại các điểm đấu nối vít chặn.

4. Hệ tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Cấu hình Fail-Safe (H) đóng vai trò như một màng bảo vệ mạch điều khiển tự động: Khi rơ le được cấp nguồn bình thường, tiếp điểm đầu ra sẽ đóng lại để cho phép mạch khởi động động cơ hoạt động. Nếu có sự cố đứt dây nguồn điều khiển, mất điện nguồn nuôi tủ điện hoặc rơ le bị lỗi phần cứng bên trong, tiếp điểm này tự động bung mở lập tức để ngắt Khởi động từ (Contactor), đưa động cơ về trạng thái dừng an toàn.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-05DUH là sự lựa chọn tối ưu cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC cao cấp của nhà máy, nơi đòi hỏi cao về thẩm mỹ, tính scannable số liệu trực quan và an toàn tuyệt đối cho người vận hành:

• Hệ thống tủ điện máy bơm nước, quạt hút thông gió hầm lò chạy qua hệ thống biến dòng CT phụ ngoài dải dòng lớn (ví dụ 100/5A, 300/5A…).

• Các trạm bơm nước thải công nghiệp vận hành liên tục, hệ thống chiller điều hòa trung tâm tòa nhà, máy nén khí trục vít công suất lớn.

• Các dây chuyền băng tải, máy khuấy, máy nghiền trong nhà máy xi măng, sắt thép, dệt may, nơi có môi trường nhiều bụi bặm (việc mở cửa cánh tủ điện để kiểm tra thông số rất hạn chế nhằm tránh bụi lọt vào linh kiện).

Kết luận

Rơ le điện tử màn hình rời EOCR 3DE-05DUH Schneider mang đến giải pháp bảo vệ động cơ toàn diện mang tính đột phá về mặt kiến trúc cơ khí. Thiết bị tối ưu hóa giữa khả năng bảo vệ kỹ thuật số 3 pha siêu chính xác, cấu trúc lỗ xuyên cáp an toàn, tiếp điểm Fail-Safe kiên cố và tính tiện lợi vượt trội của màn hình rời lắp mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC và gia tăng độ an toàn vận hành ở cấp độ cao nhất cho nhà máy.
