Rơ le Bảo Vệ Động Cơ EOCR-iFM420 Schneider

Giới thiệu về rơ le bảo vệ động cơ EOCR-iFM420 Schneider

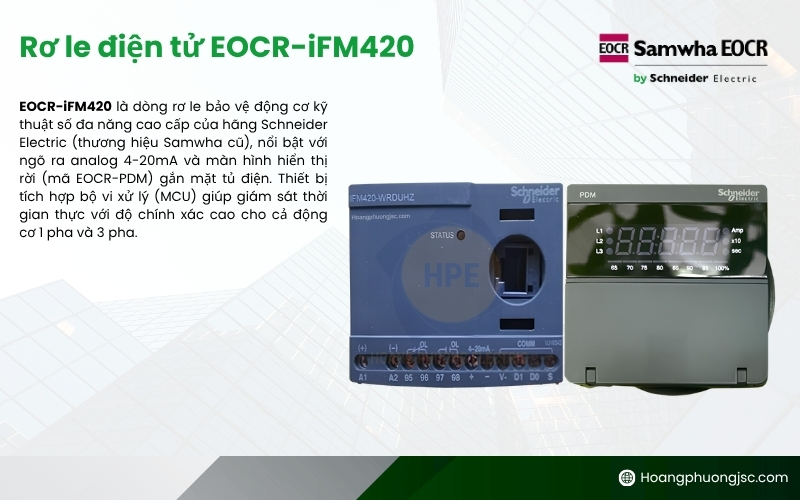

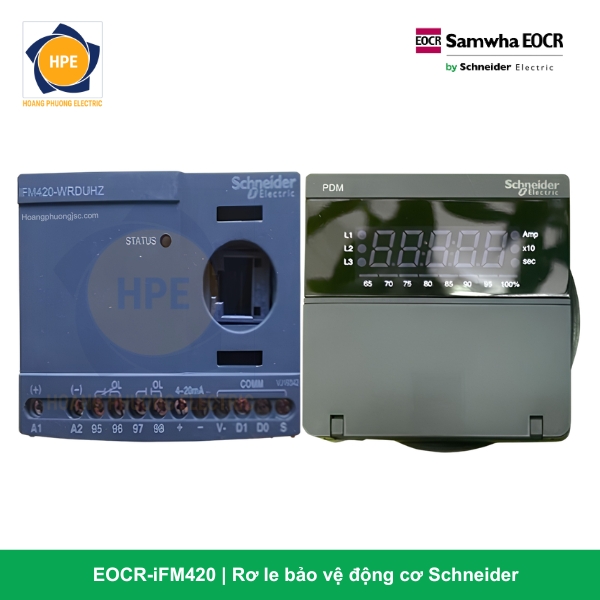

Rơ le EOCR-iFM420 là giải pháp quản lý, bảo vệ dòng tải và chống chạm đất tiếp địa thuộc phân khúc sản phẩm thông minh cao cấp của thương hiệu Schneider Electric. Tiền tố “i” (Intelligent / Internet / IoT ready) định hình đây là một thiết bị thông minh sẵn sàng cho cấu trúc mạng công nghiệp và số hóa. Thiết bị sở hữu cơ chế phần cứng màn hình LED tách rời linh hoạt: toàn bộ phần thân rơ le (nơi chứa bộ vi xử lý MCU trung tâm, 3 lỗ biến dòng lực lớn và cổng nhận tín hiệu dòng rò) được cài đặt cố định trên thanh Din-rail phía trong tủ điện lực kín. Trong khi đó, mô-đun màn hình hiển thị số và cụm phím cấu hình lại được đưa ra ngoài dán bám chắc chắn trên mặt cánh cửa tủ thông qua sợi cáp mạng kết nối RJ45 cách điện chuyên dụng.

Về mặt công năng, EOCR-iFM420 hoạt động như một trung tâm đo lường và đánh chặn sự cố mặt tiền đắc lực bám sàn nhà máy. Thiết bị ứng dụng thuật toán tính toán giá trị hiệu dụng thực (True RMS), liên tục quét dòng tải và hiển thị tuần hoàn thông số dòng điện 3 pha hoặc giá trị dòng rò mA ra bên ngoài màn hình bám mặt tủ. Ký tự số “420” định nghĩa cấu hình dải dòng lực bảo vệ đặc biệt của thiết bị: cho phép luồn trực tiếp dây động cơ qua thân máy để tinh chỉnh dải dòng chạy ổn định từ 4.0A đến 20A (không cần lắp CT phụ ngoài). Kết hợp với biến dòng rò ZCT ngoài và cổng truyền thông Modbus RTU / RS485 tích hợp sẵn, EOCR-iFM420 là lá chắn tối cao bảo vệ hệ thống motor tầm trung khỏi các lỗi quá tải, mất pha, kẹt rotor và hiểm họa rò điện ra vỏ máy.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-iFM420

Để hiểu rõ cấu hình công nghệ cao cấp của thiết bị bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• i (Intelligent / IoT ready): Thế hệ rơ le điện tử thông minh cao cấp, tích hợp xử lý truyền thông mạng.

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• F (Flush Mounting / Detachable Display): Cấu hình trang bị màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám cố định trên mặt cánh cửa tủ điện lực để thao tác an toàn.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp kết nối mạng và quản lý tập trung từ phòng điều khiển.

• 420 (Dải dòng 4.0A – 20A): Phần cứng tích hợp sẵn 3 vòng biến dòng (CT) lỗ lớn, cho phép đo lường và tinh chỉnh dải dòng bám tải trực tiếp từ tối thiểu 4 Ampe đến tối đa 20 Ampe (phù hợp motor 1.5kW – 7.5kW).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iFM Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-iFM420

1. Số hóa hệ thống và quản lý tập trung từ xa qua Modbus RTU

Nhờ cổng truyền thông RS485 tích hợp sẵn, EOCR-iFM420 trở thành một mắt xích thông minh trong mạng lưới IoT công nghiệp. Toàn bộ dữ liệu về dòng điện tải thực 3 pha, biên độ dòng rò mA và trạng thái ON/OFF/TRIP của motor được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng điều khiển SCADA hoặc PLC, kỹ sư có thể theo dõi độ suy giảm cách điện của cuộn dây motor (qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ dừng máy bất ngờ.

2. Dải dòng 4A-20A “đo ni đóng giày” tinh gọn vật tư hạ tầng

Mã 420 được thiết kế để lấp đầy khoảng trống dải dòng tầm trung cho các động cơ từ 2HP đến 10HP (1.5kW – 7.5kW) cực kỳ thông dụng trong nhà máy. Việc chọn đúng dải dòng chuyên biệt này giúp doanh nghiệp tiết kiệm chi phí mua sắm vật tư hơn so với việc mua dòng dải rộng 60A. Đồng thời, thiết bị cho phép luồn dây lực trực tiếp qua thân máy, lược bỏ hoàn toàn các bộ biến dòng phụ cồng kềnh, giúp khoang tủ nhị thứ trở nên vô cùng thông thoáng.

3. Đánh chặn siêu tốc lỗi dòng rò – Bảo vệ tính mạng công nhân

Đối với các động cơ công suất trung bình làm việc trong môi trường ẩm ướt hoặc bụi bặm, rủi ro phóng điện ra vỏ máy là rất cao bám theo mùa mưa ẩm. Khi xuất hiện dòng điện rò rỉ chạy qua lõi biến dòng ZCT ngoài, bộ vi xử lý của EOCR-iFM420 lập tức phân tích xung điện và ra lệnh ngắt contactor mạch lực trong vòng dưới 0.1 giây, bảo vệ an toàn tuyệt đối cho người lao động trực tiếp đứng bám máy vận hành.

4. An toàn tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành công nghiệp, việc mở cửa tủ điện lực khi hệ thống điện áp cao đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang (Arc Flash) vô cùng nguy hiểm cho thợ điện. Nhờ thiết kế màn hình rời hiển thị bám ngoài cánh tủ của EOCR-iFM420, người vận hành có thể cấu hình thông số, theo dõi dòng tải 3 pha hoặc nhấn nút Reset giải phóng lỗi ngay từ mặt ngoài cánh tủ, loại bỏ hoàn toàn nguy cơ tiếp xúc trực tiếp với khoang lực áp cao.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ cao cấp tích hợp dòng rò, truyền thông dải dòng trung bình EOCR-iFM420 là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, bơm ly tâm trục ngang dải công suất từ 1.5kW đến 7.5kW – kết nối truyền thông đẩy dữ liệu về trung tâm giám sát từ xa.

• Hệ thống điều hòa trung tâm & Xử lý không khí HVAC: Bảo vệ tháp giải nhiệt Chiller, quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà chung cư, trung tâm thương mại – kết nối Modbus đưa dữ liệu về hệ thống quản lý tòa nhà BMS.

• Dây chuyền cơ khí truyền động tầm trung: Nhà máy xi măng, thức ăn chăn nuôi, gỗ, hóa chất – giám sát tập trung từ phòng điều khiển PLC các cụm băng tải, vít tải, máy khuấy trộn, máy đùn áp lực công nghiệp nặng.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông EOCR-iFM420 Schneider mang đến giải pháp quản lý motor toàn diện, an toàn và tối tân nhất cho dải công suất trung bình dưới 7.5kW. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng chống dòng rò đánh chặn tuyệt đối, kết cấu màn hình rời bám cánh tủ tiện lợi và cổng kết nối Modbus thông minh giúp EOCR-iFM420 trở thành sự đầu tư chiến lược, nâng cao hiệu suất vận hành và bảo vệ trọn vẹn tuổi thọ cho hệ thống phụ tải đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
