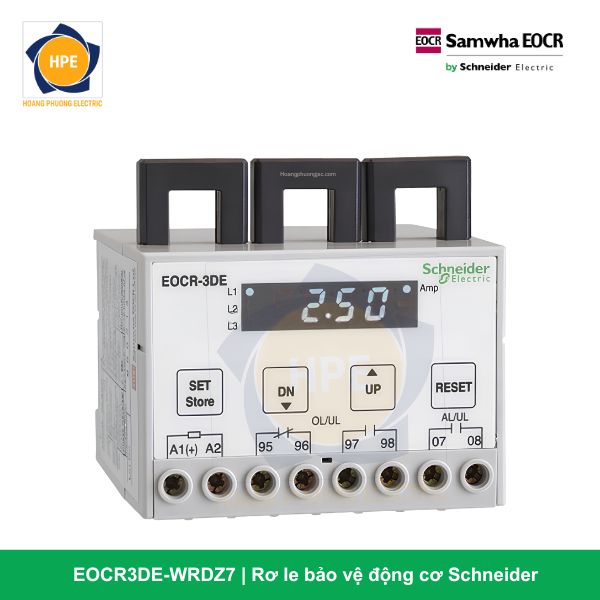

Rơ le bảo vệ động cơ EOCR 3DE-WRDZ7 Schneider

Rơ le EOCR 3DE-WRDZ7 là giải pháp rơ le kỹ thuật số (Digital) thông minh bảo vệ phụ tải 3 pha phân khúc cao cấp của Schneider Electric, nổi bật với sự kết hợp hoàn hảo giữa tính năng bảo vệ động cơ nâng cao và bảo vệ an toàn dòng rò chạm đất: Thiết bị tích hợp sẵn màng mạch xử lý dòng rò siêu nhạy thông qua bộ biến dòng thứ tự không ZCT bên ngoài (Z) và sở hữu dải cài đặt dòng tải bao phủ cực rộng từ 0.5A đến 60A (WR) trực tiếp. Mọi thông số đo lường dòng điện 3 pha thực tế, giá trị dòng rò rỉ (mA) và nhật ký mã lỗi được kéo dài, hiển thị trực quan ra mặt ngoài cửa tủ điện thông qua bộ màn hình LED rời kết nối với thân máy bằng cáp mạng RJ45 bọc nhiễu tiêu chuẩn.

Thiết bị ứng dụng cơ chế Hole Type (Dạng lỗ xuyên cáp) giúp cách ly từ tính mạch lực dải dòng lớn và hệ mạch điều khiển nhị thứ an toàn. Việc sử dụng bộ nguồn điều khiển Free Voltage dải rộng 100-240V AC/DC (7) giúp rơ le thích ứng linh hoạt với mọi hạ tầng nguồn tủ điện mà không lo rủi ro sụt áp lưới làm tắt nguồn thiết bị. Sự hiện diện của EOCR 3DE-WRDZ7 giúp nhà máy tiết kiệm tối đa không gian gá lắp tủ điện (loại bỏ việc lắp thêm rơ le dòng rò rời độc lập), triệt tiêu hoàn toàn rủi ro phóng điện hồ quang khi kỹ thuật viên thao tác vận hành bám cánh tủ, đồng thời cho phép ứng dụng rộng rãi cho nhiều dải công suất động cơ khác nhau chỉ với một mã hàng duy nhất.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-WRDZ7

1. Tích hợp mạch xử lý dòng rò ZCT (Ký tự Z) chuyên sâu và nhạy bén

Sự cố rò điện vỏ máy không chỉ gây thất thoát điện năng mà còn là tác nhân nguy hiểm gây hỏa hoạn nhà xưởng hoặc tai nạn giật điện cho thợ vận hành. Khi kết hợp với bộ biến dòng thứ tự không ZCT bên ngoài, mạch xử lý tích hợp Z trên rơ le liên tục giám sát dòng rò ở ngưỡng siêu nhỏ (mA). Khi phát hiện dòng rò vượt ngưỡng cài đặt an toàn, rơ le sẽ kích hoạt lệnh ngắt mạch lực ngay lập tức để bảo vệ an toàn tuyệt đối cho con người và thiết bị.

2. Dải dòng rộng WR (0.5-60A) – Tối ưu hóa tối đa bài toán tồn kho

Thông thường, các dòng rơ le điện tử bị giới hạn chia nhỏ dải đo thành loại 0.5-7A hoặc 3-30A, gây khó khăn lớn cho việc tính toán vật tư và quản lý tồn kho của nhà máy. Cấu hình WR giải quyết triệt để bài toán này nhờ dải dòng bao phủ cực rộng từ 0.5A đến 60A trực tiếp. Kỹ sư có thể lắp đặt rơ le này cho một động cơ nhỏ vài Ampe hoặc một động cơ lớn lên đến 30kW mà không cần thay đổi mã hàng phần cứng, chỉ cần thay đổi thông số cấu hình số trên mặt hiển thị bám cửa tủ.

3. Kiến trúc màn hình số tách rời – Thẩm mỹ và an toàn tuyệt đối

Mã hàng 3DE-WRDZ7 sở hữu kết cấu module độc lập đắt giá: Toàn bộ phần thân xử lý trung tâm và hệ thống dây điện áp cao được giấu kín bám trên thanh gá Din-rail bên trong khoang tủ điện, chỉ có màn hình hiển thị LED nhỏ gọn được đưa ra mặt ngoài cánh tủ. Kỹ sư vận hành có thể theo dõi trực quan thông số dòng tải thực tế của pha L1, L2, L3 độc lập, cấu hình thời gian trễ ngắt chính xác bằng phím bấm số mà không cần thực hiện các thao tác mở cửa tủ nguy hiểm, loại bỏ hoàn toàn rủi ro phóng điện hồ quang (Arc Flash).

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự 7)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc nhiễu sóng hài điện áp do các động cơ lớn xung quanh khởi động gây ra.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-WRDZ7 là dòng sản phẩm cao cấp lý tưởng, xuất hiện phổ biến trong các hệ thống tủ điện điều khiển MCC dải dòng rộng yêu cầu tính năng chống dòng rò nghiêm ngặt:

• Hệ thống tủ điều khiển phân tán trong các trạm bơm chìm nước thải công nghiệp, trạm bơm nước sạch, cụm máy xử lý môi trường hóa chất, nơi động cơ tiếp xúc trực tiếp với môi trường chất lỏng bắt buộc phải giám sát dòng rò chống giật điện vỏ máy.

• Tủ điều khiển bảo vệ các cụm máy nén khí trục vít, máy khuấy, hệ thống quạt thông gió ly tâm lò hơi, băng tải dải dòng vận hành lên tới 60A chạy liên tục 24/7 trong các môi trường độ ẩm cao.

• Các tủ điện MCC trong nhà máy dệt may, sản xuất bao bì, chế biến gỗ, xi măng, nơi có môi trường nhiều bụi bặm (việc hạn chế mở cánh tủ nhờ màn hình rời giúp bảo vệ các linh kiện nhạy cảm bên trong không bị bám bẩn gây hư hỏng).

Kết luận

Rơ le điện tử màn hình rời dải rộng tích hợp dòng rò EOCR 3DE-WRDZ7 Schneider mang đến giải pháp bảo vệ phụ tải 3 pha toàn diện đạt hiệu quả vượt trội về cả tính an toàn, thẩm mỹ kỹ nghệ và linh hoạt tải. Sự kết hợp giữa bộ nguồn Free Voltage thông dụng, dải dòng rộng WR từ 0.5-60A độc quyền, mạch xử lý dòng rò qua ZCT ngoài nhạy bén và tính tiện lợi của màn hình kéo dài bám mặt tủ giúp thiết bị tối ưu hóa tối đa hiệu suất vận hành cho nhà máy. Đây là dòng sản phẩm lý tưởng giúp nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC và bảo vệ an toàn ở cấp độ cao nhất cho hệ thống cơ điện của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
