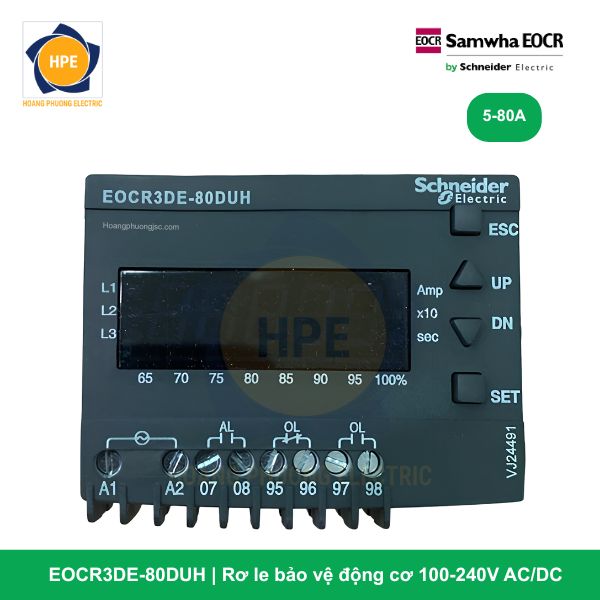

Rơ le bảo vệ động cơ EOCR 3DE-80DUH Schneider

Rơ le EOCR 3DE-80DUH là giải pháp rơ le kỹ thuật số (Digital) bảo vệ phụ tải 3 pha dải dòng lớn thế hệ mới của Schneider Electric, nổi bật với cấu trúc phần cứng tách rời tối ưu: Thân rơ le gá bên trong tủ điện (Din-rail) để thu thập dữ liệu, còn mặt hiển thị số (Display Unit) được đưa ra ngoài mặt cánh tủ điều khiển thông qua một sợi cáp RJ45. Giải pháp kiến trúc cơ khí thông minh này giúp kỹ thuật viên có thể giám sát trực tiếp dòng điện 3 pha thực tế, kiểm tra mã lỗi và cài đặt thông số phụ tải của động cơ dải công suất lớn trực tiếp từ mặt ngoài tủ điện mà không cần phải mở cửa tủ, loại bỏ hoàn toàn các nguy cơ mất an toàn do hiện tượng phóng điện hồ quang (Arc Flash).

Thiết bị sở hữu dải dòng tải trực tiếp cực rộng từ 5A đến 80A (80), phù hợp thẳng cho các động cơ 3 pha công suất lên tới khoảng 37kW – 45kW (ở lưới điện 3 pha 380V) mà không cần lắp thêm biến dòng phụ (CT) ngoài cồng kềnh. Nhờ cấu trúc Hole Type (Dạng lỗ xuyên cáp dải lớn) giúp cách ly từ tính an toàn và hệ tiếp điểm an toàn cao Fail-Safe (H), EOCR 3DE-80DUH mang đến giải pháp bảo vệ phụ tải công suất lớn một cách gọn gàng, thẩm mỹ và an toàn tuyệt đối cho nhà máy sản xuất hiện đại.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-80DUH

1. Kiến trúc màn hình số tách rời – An toàn và thẩm mỹ tối đa

Ưu điểm lớn nhất của mã hàng 3DE-80DUH chính là kết cấu module độc lập. Toàn bộ các sợi cáp động lực to cứng dòng lớn được giấu kín gọn gàng bên trong tủ điện gá trên thanh Din-rail. Kỹ thuật viên không cần mở tủ điện để đo dòng, mọi thông số vận hành của động cơ đều hiển thị trực quan ở mặt ngoài cánh tủ. Thiết kế này giúp tiết kiệm tối đa diện tích mặt tủ (chỉ cần khoét một lỗ nhỏ cho màn hình hiển thị LED và đi dây cáp mạng RJ45 bọc nhiễu bám theo cánh tủ).

2. Dải dòng 80A dạng xuyên cáp – Gọn gàng, loại bỏ bộ CT phụ ngoài

Với các động cơ công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW), việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước lớn trên dòng rơ le 3DE-80 giúp kỹ sư chỉ cần luồn thẳng dây cáp lực từ Contactor đi qua rơ le rồi bám thẳng ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm thiểu tối đa các điểm đấu nối đầu cốt động lực, giúp thu gọn 50% diện tích khoang tủ MCC và triệt tiêu nguy cơ phóng điện sinh nhiệt do lỏng ốc vít bám thanh đồng.

3. Công nghệ giám sát và đo lường dòng 3 pha độc lập

Khác với các dòng rơ le kinh tế chỉ giám sát dòng trung bình, EOCR 3DE-80DUH liên tục quét và đo lường dòng tải của cả 3 pha L1, L2, L3 một cách độc lập. Giá trị dòng điện thực tế của từng pha sẽ được hiển thị tuần hoàn trên màn hình số LED. Nhờ đó, rơ le tính toán chính xác độ lệch pha (Current Unbalance) để ra quyết định ngắt bảo vệ trước khi cuộn dây động cơ bị quá nhiệt do mất cân bằng tải.

4. Hệ tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Cấu hình Fail-Safe (H) đóng vai trò như một màng bảo vệ mạch điều khiển tự động: Khi rơ le được cấp nguồn bình thường, tiếp điểm đầu ra sẽ đóng lại để cho phép mạch khởi động động cơ hoạt động. Nếu có sự cố đứt dây nguồn điều khiển, mất điện nguồn nuôi tủ điện hoặc rơ le bị lỗi phần cứng bên trong, tiếp điểm này tự động bung mở lập tức để ngắt Khởi động từ (Contactor), đưa động cơ về trạng thái dừng an toàn.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-80DUH là sự lựa chọn tối ưu cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC dải dòng lớn của nhà máy, nơi đòi hỏi cao về thẩm mỹ, tính theo dõi số liệu trực quan và an toàn tuyệt đối cho người vận hành:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp công suất lớn dải dòng dưới 80A.

• Các hệ thống máy nén khí trung tâm nhà xưởng, máy nghiền, máy khuấy, quạt hút thông gió hầm lò vận hành liên tục.

• Các tủ điện MCC trong nhà máy dệt may, sản xuất xi măng, bao bì, sắt thép, nơi có môi trường nhiều bụi bặm (việc hạn chế mở cửa cánh tủ điện giúp bảo vệ các linh kiện nhị thứ nhạy cảm bên trong không bị bám bẩn).

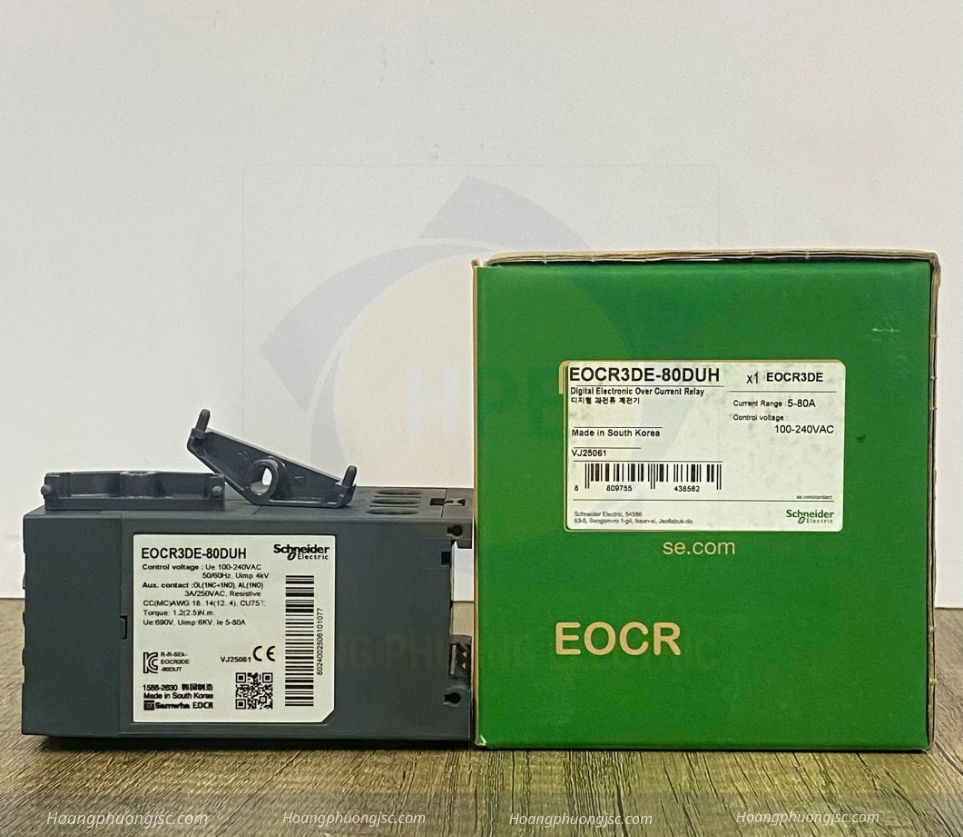

Hình ảnh thực tế Rơ le điện tử EOCR 3DE-80DUH Schneider

Kết luận

Rơ le điện tử màn hình rời EOCR 3DE-80DUH Schneider mang đến giải pháp bảo vệ động cơ dải lớn toàn diện mang tính đột phá về mặt kiến trúc cơ khí. Thiết bị tối ưu hóa giữa khả năng bảo vệ kỹ thuật số 3 pha siêu chính xác, cấu trúc lỗ xuyên cáp dải lớn loại bỏ CT phụ, tiếp điểm Fail-Safe kiên cố và tính tiện lợi vượt trội của màn hình rời lắp mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC dải dòng lớn và gia tăng độ an toàn vận hành ở cấp độ cao nhất cho nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
