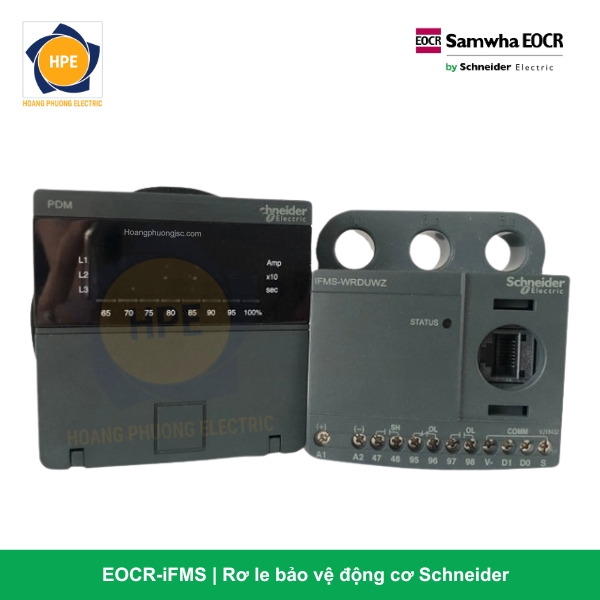

Rơ le Bảo Vệ Động Cơ EOCR-iFMS Schneider

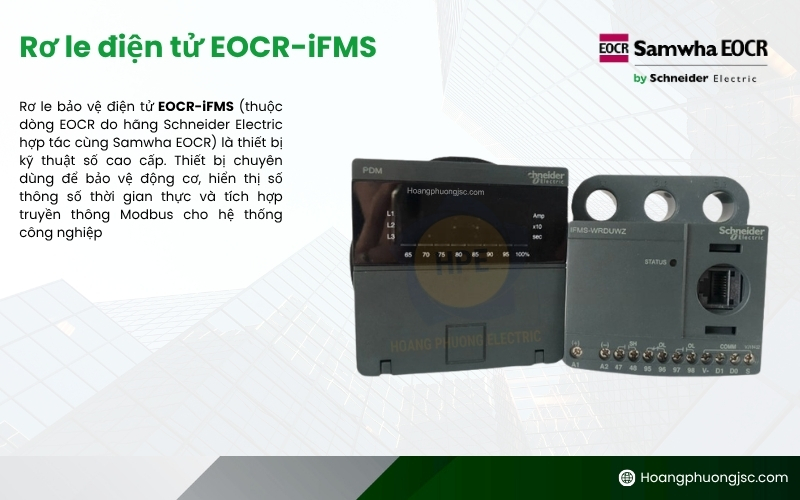

Giới thiệu về rơ le bảo vệ động cơ EOCR-iFMS Schneider

Rơ le EOCR-iFMS là giải pháp quản lý và bảo vệ phụ tải bằng vi xử lý thuộc phân khúc dải sản phẩm thông minh tối cao của thương hiệu Schneider Electric. Tiền tố “i” (Intelligent / IoT ready) định hình thiết bị là một mắt xích thông minh sẵn sàng cho cấu trúc mạng công nghiệp và số hóa. Thiết bị sở hữu cơ chế phần cứng màn hình LED số tách rời linh hoạt: toàn bộ phần thân rơ le (nơi chứa bộ vi xử lý MCU trung tâm và 3 lỗ biến dòng lực) được cài đặt an toàn trên thanh Din-rail phía trong tủ điện lực kín bám chắc chắn. Trong khi đó, mô-đun màn hình hiển thị và cụm phím cấu hình lại được đưa ra ngoài dán bám cố định trên mặt cánh cửa tủ thông qua sợi cáp mạng kết nối RJ45 cách điện chuyên dụng.

Điểm đắt giá và tạo nên sự độc bản của EOCR-iFMS nằm ở ký tự “S” (Small Current Range / Super Precision). Khác với các dòng dải dòng phổ thông (như dải 05 từ 0.5A-6A hay dải 420 từ 4A-20A), EOCR-iFMS được trang bị cụm biến dòng (CT) nội bộ có độ nhạy cực cao bám tải, cho phép đo lường và tinh chỉnh dải dòng lực siêu nhỏ từ 0.1A đến 5A bám sát dòng định mức của các motor công suất nhỏ. Kết hợp cùng thuật toán đo giá trị hiệu dụng thực (True RMS) và cổng truyền thông Modbus RTU / RS485 tích hợp sẵn, EOCR-iFMS là lá chắn tối cao bảo vệ hệ thống motor mini khỏi các lỗi quá tải, thiếu dòng chạy khô, mất pha và kẹt cơ khí.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-iFMS

Để hiểu rõ cấu hình công nghệ cao cấp của thiết bị bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• i (Intelligent / IoT ready): Thế hệ rơ le điện tử thông minh cao cấp, tích hợp xử lý truyền thông mạng.

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• F (Flush Mounting / Detachable Display): Cấu hình trang bị màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám cố định trên mặt cánh cửa tủ điện lực để thao tác an toàn.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp kết nối mạng và quản lý tập trung từ phòng điều khiển.

• S (Small Current Range): Định nghĩa cấu hình phần cứng tích hợp sẵn 3 vòng biến dòng (CT) siêu nhạy chuyên dụng cho dải dòng nhỏ bám tải từ tối thiểu 0.1 Ampe đến tối đa 5 Ampe (phù hợp motor công suất nhỏ dưới 1.5kW).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iFM Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-iFMS

1. Độ chính xác tuyệt đối cho các phụ tải mini độc bản

Đối với các động cơ công suất nhỏ (dưới 1HP hoặc vài trăm Watt), dòng làm việc định mức cực kỳ thấp ($<1A$). Nếu sử dụng các dòng rơ le dải rộng phổ thông, sai số đo lường lớn sẽ khiến rơ le hoàn toàn vô hại khi motor bị quá tải nhẹ dẫn đến cháy cuộn dây. EOCR-iFMS với dải dòng 0.1A – 5A sở hữu độ phân giải đo lường siêu nhỏ đến từng phần trăm Ampe, đảm bảo màng lưới bảo vệ bám sát vi mô dòng chạy của motor.

2. Số hóa hệ thống và quản lý tập trung từ xa qua Modbus RTU

Nhờ cổng truyền thông RS485 tích hợp sẵn, EOCR-iFMS trở thành một mắt xích thông minh trong mạng lưới IoT công nghiệp. Toàn bộ dữ liệu về dòng điện tải thực thời gian thực và trạng thái ON/OFF/TRIP của motor được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng điều khiển SCADA hoặc PLC, kỹ sư có thể theo dõi hiệu suất hoạt động của hàng trăm motor nhỏ rải rác khắp nhà máy.

3. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Trong dây chuyền sản xuất hiện đại, các motor công suất nhỏ thường được điều khiển qua các bộ Biến tần (Inverter) nhỏ để tinh chỉnh tốc độ. Điều này sinh ra một lượng lớn nhiễu sóng hài làm bóp méo dòng điện lực. Bộ vi xử lý của EOCR-iFMS ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác nhiệt lượng sinh ra trong lòng motor, triệt tiêu hoàn toàn hiện tượng nhảy lỗi giả.

4. An toàn tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành công nghiệp, việc mở cửa tủ điện lực khi hệ thống đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang (Arc Flash) nguy hiểm cho thợ điện. Nhờ thiết kế màn hình rời hiển thị bám ngoài cánh tủ của EOCR-iFMS, người vận hành có thể cấu hình thông số, theo dõi dòng tải 3 pha hoặc nhấn nút Reset giải phóng lỗi ngay từ mặt ngoài cánh tủ, loại bỏ hoàn toàn nguy cơ tiếp xúc trực tiếp với khoang lực áp cao.

Các mã dòng EOCR- IFMS và dải dòng bảo vệ

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ cao cấp dải dòng nhỏ tích hợp truyền thông EOCR-iFMS là linh kiện lý tưởng cho:

• Hệ thống truyền động phụ và định lượng: Bảo vệ các dòng motor servo mini, motor giảm tốc công suất nhỏ của bơm định lượng hóa chất, máy cấp phôi tự động, băng tải mini phân loại sản phẩm.

• Hệ thống điều hòa trung tâm & Xử lý không khí HVAC: Bảo vệ các quạt hút mùi mini tòa nhà, cụm quạt thổi của các bộ lọc khí FFU (Fan Filter Unit) trong phòng sạch dược phẩm, linh kiện điện tử.

• Hệ thống cơ khí chế tạo chính xác: Máy mài, máy khoan bàn nhỏ, cụm quạt làm mát trục chính (Spindle) của máy CNC – nơi động cơ cần được giám sát khắt khe về lỗi kẹt cơ khí hoặc chạy không tải (Undercurrent).

Kết luận

Rơ le bảo vệ động cơ tích hợp truyền thông dải dòng nhỏ EOCR-iFMS Schneider mang đến giải pháp quản lý motor vi mô toàn diện, an toàn và tối tân nhất hiện nay bám sát phân khúc công suất dưới 1.5kW. Sự kết hợp giữa bộ não đo True RMS siêu chính xác bám tải dòng siêu nhỏ, kết cấu màn hình rời bám cánh tủ tiện lợi và cổng kết nối Modbus thông minh giúp EOCR-iFMS trở thành sự đầu tư chiến lược, che chở toàn diện cho hệ thống phụ tải đặc thù của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
