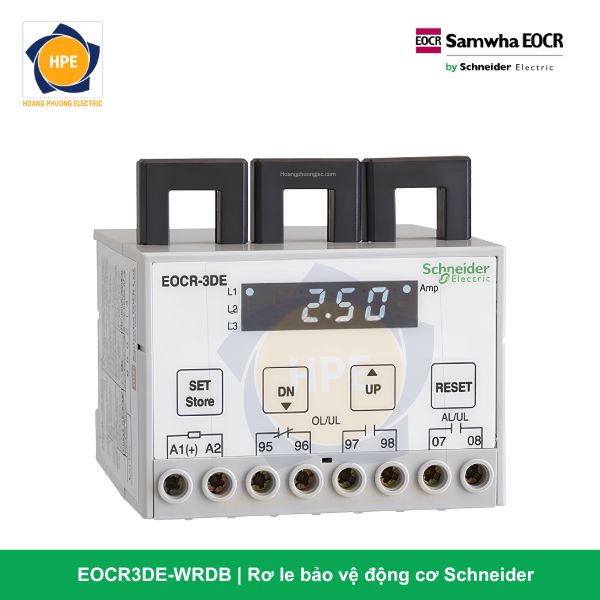

Rơ le bảo vệ động cơ EOCR 3DE-WRDB Schneider

Rơ le EOCR 3DE-WRDB là giải pháp rơ le kỹ thuật số (Digital) bảo vệ phụ tải 3 pha phân khúc cao cấp của Schneider Electric, nổi bật với cấu trúc phần cứng an toàn và linh hoạt tuyệt đối: Thiết bị vận hành hoàn toàn trên dải nguồn hạ áp cực thấp 24V AC/DC (D) và sở hữu dải cài đặt dòng tải bao phủ cực rộng từ 0.5A đến 60A (WR) trực tiếp. Mọi thông số đo lường dòng điện 3 pha thực tế, nhật ký mã lỗi và các cấu hình thông số công nghệ của động cơ được kéo dài, hiển thị trực quan ra mặt ngoài cửa tủ điện thông qua màn hình LED rời kết nối với thân máy bằng cáp mạng RJ45 bọc nhiễu tiêu chuẩn.

Thiết bị ứng dụng cơ chế Hole Type (Dạng lỗ xuyên cáp) giúp cách ly từ tính mạch lực và hệ mạch nhị thứ an toàn. Đặc biệt, việc sử dụng hệ tiếp điểm ngõ ra dạng b-a tiêu chuẩn Standard-Type (B) giúp rơ le dễ dàng phối hợp vào các mạch bản vẽ khởi động từ truyền thống. Sự hiện diện của EOCR 3DE-WRDB triệt tiêu hoàn toàn rủi ro phóng điện khi kỹ thuật viên thao tác vận hành bám cánh tủ, đồng thời cho phép nhà máy ứng dụng rộng rãi cho nhiều dải công suất động cơ khác nhau chỉ với một mã hàng duy nhất.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-WRDB

1. Dải dòng rộng WR (0.5-60A) – Linh hoạt tối đa, tối ưu hóa tồn kho

Thông thường, các dòng rơ le điện tử bị giới hạn chia nhỏ dải đo thành loại 0.5-7A hoặc 3-30A, gây khó khăn lớn cho việc tính toán vật tư và quản lý tồn kho của nhà máy. Cấu hình WR giải quyết triệt để bài toán này nhờ dải dòng bao phủ cực rộng từ 0.5A đến 60A trực tiếp. Kỹ sư có thể lắp đặt rơ le này cho một động cơ nhỏ vài Ampe hoặc một động cơ lớn lên đến 30kW mà không cần thay đổi mã hàng phần cứng, chỉ cần thay đổi thông số cấu hình trên mặt hiển thị số.

2. Nguồn nuôi hạ áp 24V AC/DC (Ký tự D) – Tiêu chuẩn an toàn điện lực hiện đại

Trong các tiêu chuẩn thiết kế hệ thống tủ điện Smart MCC thế hệ mới, nguồn điều khiển 24V luôn được ưu tiên áp dụng nhằm loại bỏ nguy cơ giật điện cho thợ vận hành khi bảo trì thiết bị bám cánh tủ. Bộ nguồn hạ áp cực thấp 24V (D) giúp hệ thống rơ le vận hành liên tục, giảm thiểu hiện tượng nhiễu xung điện lưới và tương thích trực tiếp với các hệ thống nguồn điều khiển dự phòng (Ắc quy/UPS 24V) của trạm tự động hóa mà không cần bộ chuyển đổi trung gian cồng kềnh.

3. Kiến trúc màn hình số tách rời – Tiết kiệm diện tích, an toàn tối đa

Mã hàng 3DE-WRDB sở hữu kết cấu module độc lập đắt giá: Thân máy cảm biến dòng nhỏ gọn gá kín đáo bám trên thanh Din-rail bên trong khoang tủ điện, màn hình LED được đưa ra mặt ngoài cánh tủ. Kỹ sư vận hành có thể theo dõi trực quan thông số dòng tải thực tế của pha L1, L2, L3 độc lập, cấu hình thời gian trễ ngắt (D-Time, O-Time) chính xác bằng phím bấm số mà không cần thực hiện các thao tác mở cửa tủ nguy hiểm, loại bỏ hoàn toàn rủi ro phóng điện hồ quang (Arc Flash).

4. Hệ tiếp điểm ngõ ra dạng b-a tiêu chuẩn (Ký tự B)

Hệ tiếp điểm Standard (b-a) hoạt động theo nguyên lý cơ bản của mạch rơ le bảo vệ truyền thống: Ở trạng thái nguồn nuôi bình thường và hệ thống không có lỗi, tiếp điểm giữ nguyên trạng thái. Khi xuất hiện sự cố dòng điện (Quá dòng, mất pha, kẹt rô-to), mạch vi xử lý kích hoạt lật trạng thái hệ tiếp điểm lập tức (tiếp điểm 95-96 mở ra để cắt Contactor mạch lực và tiếp điểm 97-98 đóng lại để cấp mạch còi đèn báo động sự cố Trip Alarm), giúp sơ đồ mạch nhị thứ đơn giản, dễ đấu nối và dễ bảo trì.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-WRDB là sự lựa chọn hoàn hảo cho các hệ thống tủ điện điều khiển MCC cao cấp chạy nguồn điều khiển hạ áp an toàn dải rộng:

• Hệ thống tủ điện điều khiển các trạm bơm chìm nước thải công nghiệp, trạm bơm nước sạch, cụm máy xử lý môi trường hóa chất, nơi môi trường ẩm ướt bắt buộc phải dùng nguồn hạ áp 24V để đảm bảo an toàn sinh mạng.

• Hệ thống tủ điều khiển phân tán trong các nhà máy tự động hóa, nơi toàn bộ hệ thống mạch nhị thứ, PLC và thiết bị phụ trợ đều đồng bộ chạy dòng điện nguồn DC 24V dự phòng từ bộ UPS trung tâm.

• Các tủ điện MCC trong nhà máy dệt may, sản xuất bao bì, chế biến gỗ, xi măng, nơi có môi trường nhiều bụi bặm (việc hạn chế mở cánh tủ giúp bảo vệ các linh kiện nhạy cảm bên trong không bị bám bẩn gây hư hỏng).

Kết luận

Rơ le điện tử màn hình rời dải rộng nguồn 24V EOCR 3DE-WRDB Schneider mang đến giải pháp bảo vệ phụ tải 3 pha toàn diện đạt hiệu quả vượt trội về cả tính an toàn lẫn linh hoạt cơ khí. Sự kết hợp giữa bộ nguồn hạ áp an toàn 24V, dải dòng rộng WR từ 0.5-60A độc quyền, cơ chế lỗ xuyên từ tính cách ly và tính tiện lợi của màn hình kéo dài bám mặt tủ giúp thiết bị tối ưu hóa tối đa hiệu suất vận hành cho nhà máy. Đây là dòng sản phẩm lý tưởng giúp nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC và bảo vệ an toàn ở cấp độ cao nhất cho trạm cơ điện của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
