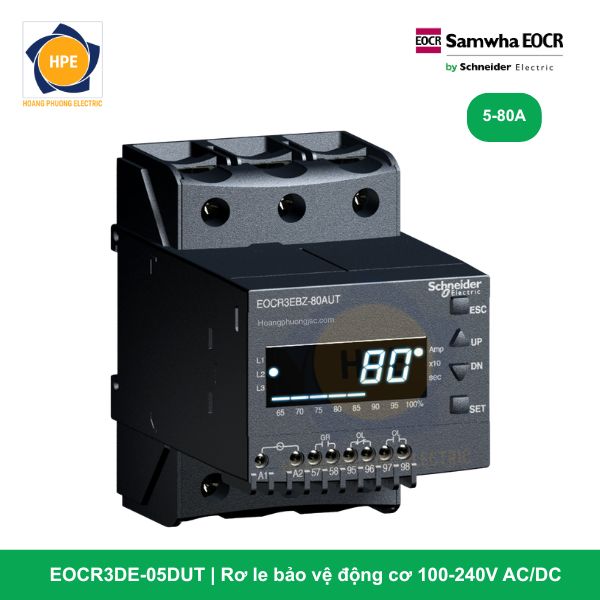

Rơ le bảo vệ động cơ EOCR 3DE-05DUT Schneider

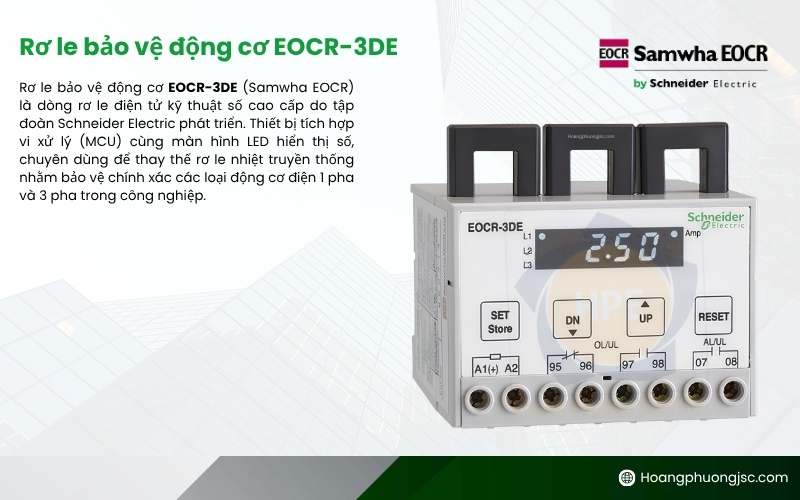

Rơ le EOCR 3DE-05DUT là dòng rơ le kỹ thuật số (Digital) bảo vệ phụ tải 3 pha thế hệ mới của Schneider Electric, nổi bật với sự kết hợp giữa kiến trúc module tách rời và kiểu đấu nối cơ khí kiên cố: Thân rơ le cảm biến dòng điện gá bên trong tủ điện sử dụng khối chân Terminal siết vít chắc chắn, còn mặt hiển thị số (Display Unit) được đưa ra ngoài mặt cánh tủ điều khiển thông qua một sợi cáp mạng RJ45. Giải pháp cơ khí thông minh này cho phép kỹ thuật viên có thể giám sát trực tiếp dòng điện 3 pha thực tế, kiểm tra nhật ký lỗi và cấu hình thông số kỹ thuật của động cơ ngay từ mặt ngoài tủ điện mà không cần phải mở cửa tủ, loại bỏ hoàn toàn nguy cơ mất an toàn do hiện tượng phóng điện hồ quang (Arc Flash).

Thiết bị sở hữu dải dòng tải nhị thứ tiêu chuẩn từ 0.5A đến 7A (05). Đối với các hệ thống động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần đấu nối dây tín hiệu từ cuộn thứ cấp của cụm biến dòng phụ ngoài (CT x/5A) trực tiếp vào các cực chân Terminal lực của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt hiển thị. Nhờ cấu trúc Terminal Type (T) giúp triệt tiêu hoàn toàn rủi ro rung lỏng cáp tín hiệu cùng dải nguồn nuôi điều khiển dải rộng 100-240V AC/DC (U), EOCR 3DE-05DUT mang lại giải pháp vận hành lý tưởng cho các tủ điều khiển động cơ (MCC) cao cấp trong môi trường công nghiệp có độ rung chấn cơ học lớn.

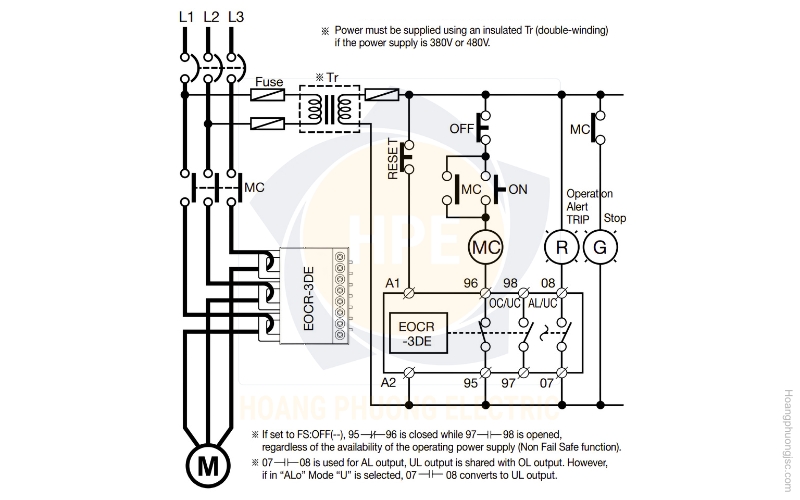

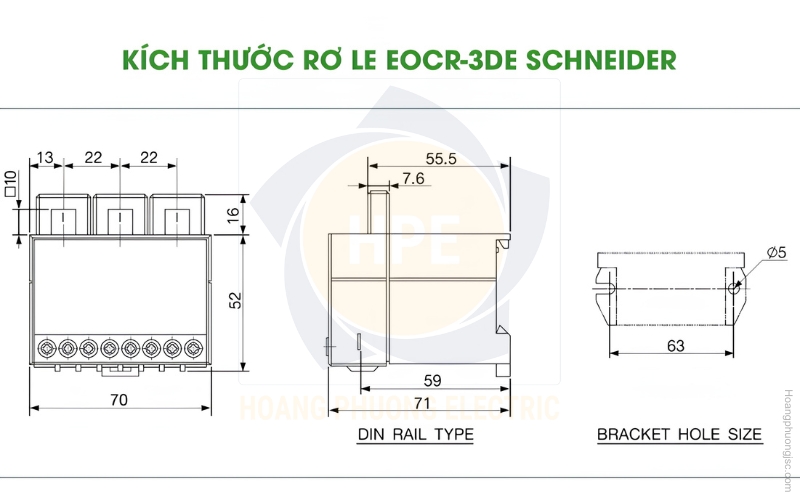

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-05DUT

1. Kiến trúc màn hình số tách rời – Tiết kiệm diện tích, an toàn tối đa

Ưu điểm cốt lõi của mã hàng 3DE-05DUT chính là cấu trúc module tách biệt. Toàn bộ phần mạch lực và thân xử lý trung tâm được giấu kín bám trên thanh gá Din-rail bên trong khoang tủ điện. Việc đưa màn hình hiển thị LED ra mặt ngoài cánh tủ giúp kỹ sư theo dõi dòng tải 3 pha và cài đặt các ngưỡng bảo vệ mà không cần tiếp xúc trực tiếp với khoang chứa điện áp cao, tăng tính thẩm mỹ vượt trội cho tủ MCC và tiết kiệm tối đa không gian gá lắp thiết bị mặt tủ.

2. Cấu trúc Terminal Type (T) – Chịu lực rung chấn, chống phóng điện move

Khác với các dòng rơ le dạng lỗ xuyên tâm (Hole Type), cấu hình Terminal Type (T) bám theo thiết kế các cực khối bằng đồng siết vít. Cáp tín hiệu dòng điện từ mạch lực hoặc từ cuộn thứ cấp của CT ngoài sau khi được bấm đầu cốt (tròn hoặc chữ Y) sẽ được đặt vào cực bám và siết chặt bằng vít định vị. Khớp nối cơ khí kiên cố này giúp thiết bị vận hành hoàn hảo trong các môi trường nhà xưởng có độ rung lắc mạnh (như máy nghiền sàng đá, máy trộn bê tông, quạt ly tâm công suất lớn), triệt tiêu hoàn toàn nguy cơ lỏng dây gây phóng điện sinh nhiệt hay rơ le báo lỗi giả.

3. Công nghệ đo lường và giám sát dòng 3 pha độc lập

Mã hàng EOCR 3DE-05DUT liên tục quét và đo lường dòng tải của cả 3 pha L1, L2, L3 một cách độc lập thông qua bộ vi xử lý (MCU) tốc độ cao. Giá trị dòng điện thực tế của từng pha được hiển thị tuần hoàn minh bạch trên màn hình LED rời. Nhờ thuật toán số hóa chính xác, rơ le ngay lập tức phát hiện các lỗi lệch pha (Current Unbalance) nghiêm trọng hoặc mất pha để ra lệnh ngắt bảo vệ kịp thời trước khi động cơ bị cháy do quá nhiệt.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc nhiễu sóng hài điện áp do các động cơ lớn xung quanh khởi động gây ra.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-05DUT là sự lựa chọn tối ưu cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC cao cấp, yêu cầu quy chuẩn đấu nối chân khối terminal nghiêm ngặt, tính thẩm mỹ cao và an toàn tuyệt đối:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp công suất lớn chạy phối hợp với cụm biến dòng CT phụ ngoài (ví dụ 100/5A, 400/5A…).

• Các hệ thống băng tải, máy nén khí trục vít, máy nghiền vật liệu xây dựng, nơi nền móng nhà xưởng có độ rung động cơ học cao liên tục trong quá trình vận hành.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu chỉ định cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu để đồng bộ hóa hệ thống dây nhị thứ bọc gen đánh số.

Kết luận

Rơ le điện tử màn hình rời EOCR 3DE-05DUT Schneider mang đến giải pháp bảo vệ phụ tải 3 pha đỉnh cao mang tính đột phá về cả tính cơ khí kiên cố (Terminal Type) lẫn nghệ thuật thiết kế tủ điện. Thiết bị tối ưu hóa giữa khả năng bảo vệ kỹ thuật số siêu chính xác, khối chân bắt vít chống rung chấn, dải nguồn Free Voltage bền bỉ và tính tiện lợi vượt trội của màn hình rời lắp mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng kiến trúc tủ MCC và gia tăng độ an toàn vận hành ở cấp độ cao nhất cho nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
