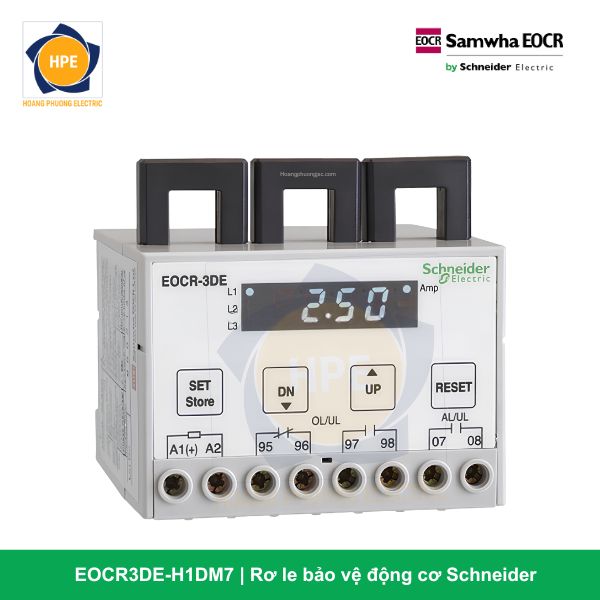

Rơ le bảo vệ EOCR 3DE-H1DM7 Schneider

Rơ le EOCR 3DE-H1DM7 là giải pháp rơ le kỹ thuật số thông minh điều khiển tách rời được thiết kế chuyên biệt cho các trạm động cơ công suất lớn trong các nhà máy công nghiệp. Thiết bị ứng dụng cơ chế đo lường gián tiếp bằng cách phối hợp đồng bộ với cụm biến dòng phụ ngoài tỷ số 100:5 (hoặc cụm 3 biến dòng đúc hình xuyến rời độc lập 3CT – dải dòng sơ cấp 100A). Cáp động lực dải dòng lớn sẽ luồn qua cụm biến dòng CT này, tín hiệu dòng nhị thứ hạ áp (ngưỡng 5A) được đưa về thân rơ le trung tâm gá bên trong tủ điện xử lý và truyền tín hiệu số hóa ra màn hình LED kéo dài gắn ngoài cửa tủ qua cáp RJ45.

Điểm thuận tiện nhất tạo nên sự phổ biến của mã sản phẩm này chính là ký hiệu nguồn “M7” (Dải nguồn nuôi Free Voltage dải rộng từ 85V đến 250V AC/DC). Kỹ sư tủ điện có thể lấy trực tiếp nguồn điều khiển 220V AC thông dụng trong nhà xưởng để nuôi rơ le mà không cần lắp thêm các bộ chuyển đổi nguồn hạ áp cồng kềnh. Kết hợp cùng cơ chế lỗ xuyên từ tính không tiếp xúc cơ khí bám mạch dòng và màn hình hiển thị rời trực quan, rơ le mang lại khả năng bảo vệ hoàn hảo chống quá tải, lệch pha cho động cơ mà vẫn đảm bảo tính thẩm mỹ và an toàn tuyệt đối khi thao tác bám cửa tủ điện.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DE Special Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3DE-H1DM7

1. Dải nguồn điều khiển dải rộng M7 (85-250V AC/DC) thông dụng

Ký hiệu nguồn M7 mang lại sự linh hoạt tuyệt đối cho các đơn vị làm tủ điện (Panel Builder). Rơ le có khả năng tự động thích ứng với mọi biến động điện áp trong dải từ 85V đến 250V (cả điện áp xoay chiều AC lẫn một chiều DC). Điều này giúp rơ le vận hành cực kỳ bền bỉ, không bị khởi động lại hoặc báo lỗi giả khi lưới điện nhà xưởng bị sụt áp cục bộ do các máy móc hạng nặng xung quanh khởi động.

2. Phối hợp linh hoạt với cụm biến dòng phụ ngoài 100:5

Bằng việc đưa mạch đo lường qua hệ thống CT phụ ngoài tỷ số 100:5 (hoặc cụm 3CT đúc rời của Samwha), rơ le hoàn toàn được cách ly vật lý khỏi nguồn nhiệt và ứng suất cơ học của các sợi cáp động lực dòng lớn. Kỹ sư chỉ cần cấu hình giá trị tỷ số biến dòng CT = 100 trên mặt hiển thị số, bộ vi xử lý (MCU) bên trong rơ le sẽ tự động nhân tỷ lệ để hiển thị chính xác giá trị dòng điện thực tế của động cơ lên màn hình LED ngoài cửa tủ.

3. Kiến trúc màn hình số tách rời – Tiết kiệm không gian, an toàn tối đa

Mã hàng 3DE-H1DM7 sở hữu kết cấu module độc lập đắt giá: Thân máy cảm biến dòng nhỏ gọn gá kín đáo bám trên thanh Din-rail nội bộ tủ điện, màn hình LED kéo ra ngoài cửa tủ bám mặt cánh. Kỹ sư vận hành có thể theo dõi trực quan thông số dòng tải thực tế của pha L1, L2, L3 độc lập, cấu hình thời gian trễ ngắt (D-Time, O-Time) chính xác bằng phím bấm số mà không cần thực hiện các thao tác mở cửa tủ nguy hiểm, loại bỏ hoàn toàn rủi ro phóng điện hồ quang.

4. Hệ tiếp điểm ngõ ra tiêu chuẩn Standard-Type (Normal Operation)

Hệ tiếp điểm Standard hoạt động theo nguyên lý cơ bản của mạch rơ le bảo vệ truyền thống: Ở trạng thái nguồn nuôi bình thường và hệ thống không có lỗi, tiếp điểm giữ nguyên trạng thái. Khi xuất hiện bất kỳ sự cố dòng điện nào (Quá dòng, mất pha, lệch pha, kẹt rô-to), mạch vi xử lý kích hoạt lật trạng thái tiếp điểm ngay lập tức để cắt Contactor mạch lực và đóng mạch còi đèn báo động sự cố (Trip Alarm), giúp mạch điều khiển nhị thứ đơn giản, dễ đấu nối và dễ bảo trì.

Các mã dòng EOCR 3DE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3DE-H1DM7 (100 3CT M7 / 100:5) là sự lựa chọn tối ưu cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC cao cấp dải dòng lớn chạy nguồn lưới thông dụng:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, trạm bơm nước sạch công nghiệp dải dòng tải sơ cấp lên đến 100A.

• Các hệ thống máy nén khí trung tâm nhà xưởng, máy nghiền vật liệu xây dựng, máy khuấy, quạt hút lò hơi vận hành liên tục 24/7.

• Các tủ điện MCC trong nhà máy dệt may, sản xuất xi măng, bao bì, sắt thép, nơi có môi trường nhiều bụi bặm (việc hạn chế mở cửa cánh tủ điện giúp bảo vệ các linh kiện nhị thứ nhạy cảm bên trong không bị bám bẩn).

Kết luận

Rơ le điện tử màn hình rời nguồn Free Voltage EOCR 3DE-H1DM7 Schneider mang đến giải pháp bảo vệ phụ tải 3 pha dòng lớn chuyên sâu đạt hiệu quả cao về cả kỹ thuật lẫn kinh tế. Sự kết hợp giữa bộ nguồn dải rộng M7 thông dụng, khả năng phối hợp CT phụ ngoài 100:5 linh hoạt, cơ chế lỗ xuyên tâm từ tính cách ly và tính tiện lợi của màn hình kéo dài bám mặt tủ giúp thiết bị tối ưu hóa tối đa hiệu suất vận hành. Đây là dòng sản phẩm lý tưởng giúp nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC dải dòng lớn và gia tăng độ an toàn vận hành ở cấp độ cao nhất cho nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
