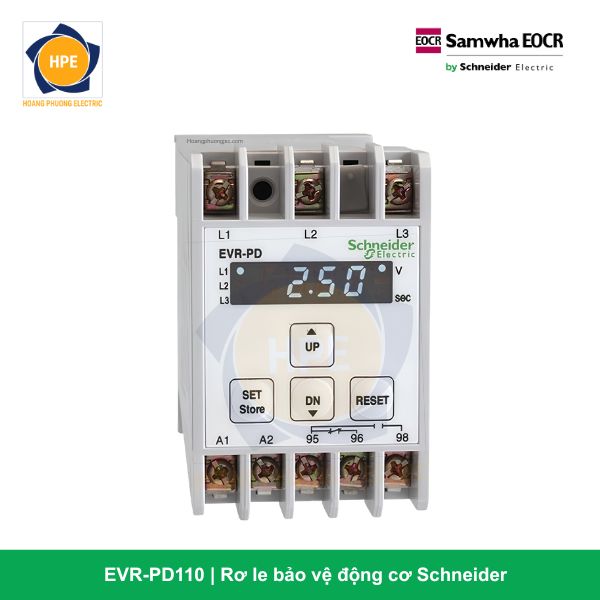

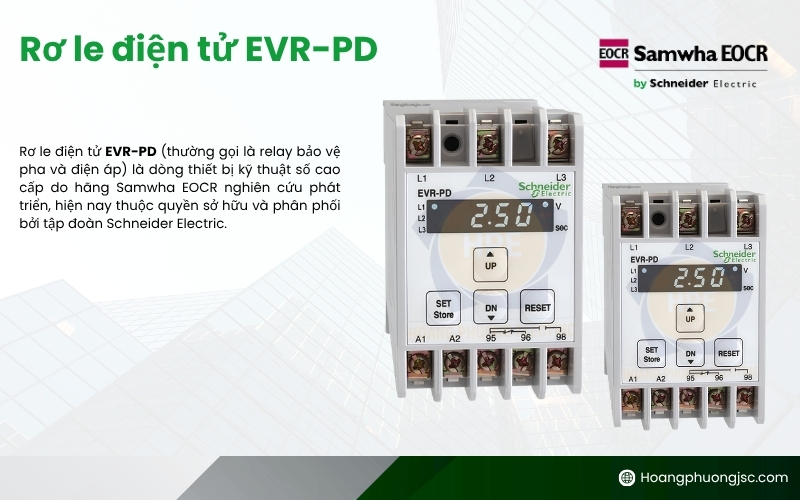

Rơ le EVR-PD110 là giải pháp giám sát và bảo vệ nguồn điện kỹ thuật số thông minh của Schneider Electric, được thiết kế chuyên dụng nhằm che chắn cho các thiết bị phụ tải nhạy cảm trước các sự cố từ điện lưới áp thấp đặc thù. Mã hàng này đóng vai trò là mã thay thế tương thích cho dòng EVRPD-44U cũ khi hệ thống chuyển đổi thiết kế hạ tầng sang dải đo điện áp 3 pha 110V. Thiết bị vận hành dựa trên nguyên lý liên tục đo lường giá trị điện áp dây (Line-to-Line) thực tế thông qua bộ vi xử lý (MCU) tích hợp, hiển thị minh bạch thông số lên màn hình LED số ở mặt trước rơ le.
Với dải giám sát điện áp trực tiếp 110V AC, rơ le cho phép theo dõi chính xác và can thiệp kịp thời vào hệ thống nguồn. Thiết bị được đấu nối trực tiếp vào lưới điện cần bảo vệ mà không cần thông qua biến áp hạ áp đo lường phụ cồng kềnh. Khác với rơ le dòng điện chỉ ngắt sau khi sự cố kẹt động cơ đã xảy ra và sinh dòng nhiệt lớn, EVR-PD110 chủ động phòng ngừa rủi ro bằng cách ngắt mạch điều khiển ngay lập tức khi phát hiện điện áp vượt ngưỡng an toàn (Quá áp, thấp áp, lệch pha áp, mất pha, đảo pha), giúp bảo vệ bo mạch hệ thống điều khiển từ giai đoạn sớm.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR Series
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EVR-PD110 (hoặc EVR PD-110) |
| Ứng dụng lưới điện | Mạng điện 3 pha 110V AC (Hoặc qua thứ cấp biến áp PT x/110V) |
| Dải cài đặt Quá áp (O-VOLT) | Cấu hình dải hẹp tương thích mức nền 110V (Lên đến 150V) |
| Dải cài đặt Thấp áp (U-VOLT) | Cấu hình dải hẹp tương thích mức nền 110V (Xuống đến 80V) |
| Tần số lưới tiêu chuẩn | 50 / 60 Hz (Tự động thích ứng dải rộng) |
| Điện áp nguồn nuôi điều khiển | 85…250 V AC/DC (Bộ nguồn Free Voltage độc lập, cực kỳ ổn định) |
| Thời gian trễ ngắt quá áp (O-TIME) | 0.5 giây đến 10 giây (Cài đặt định hạn thời gian ngắt) |
| Thời gian trễ ngắt thấp áp (U-TIME) | 0.5 giây đến 10 giây |
| Thời gian ngắt Mất pha / Đảo pha | Mất pha ngắt trong vòng 0.5 giây / Đảo pha ngắt cực nhanh trong 0.1 giây |
| Cơ chế Reset lỗi | Linh hoạt tùy chỉnh: Thủ công (Manual) hoặc Tự động (Auto từ 1-10s) |
| Cực tiếp điểm đầu ra | 1 Tiếp điểm chuyển đổi SPDT (1C), chịu tải AC250V / 3A lực resistive |
Các ưu điểm công nghệ vượt trội của cấu hình EVR-PD110
1. Giải pháp tối ưu cho thiết bị đặc thù và mạch nhị thứ trạm điện
Tại các nhà xưởng Việt Nam, dải điện áp 3 pha 110V xuất hiện phổ biến trong hai trường hợp:
-
Hệ thống máy móc CNC, robot tự động hóa cao cấp nhập khẩu nguyên chiếc từ Mỹ, Nhật Bản sử dụng lưới điện tiêu chuẩn nội địa 110V.
-
Hệ thống mạch nhị thứ (mạch đo lường) đầu ra của các cụm biến áp đo lường (PT) trong tủ trung thế trạm biến áp.
Rơ le EVR-PD110 được thiết kế bám sát dải áp này, giúp kỹ sư giải quyết triệt để bài toán bảo vệ áp mà không phải phối ghép nối tiếp các tầng chuyển đổi phức tạp.
2. Bộ nguồn nuôi Free Voltage độc lập (85-250V AC/DC)
Mã hàng sở hữu mạch nguồn nuôi độc lập hoàn toàn với mạch đo lường. Dù điện lưới cung cấp cho mạch điều khiển có bị trồi sụt hay biến động mạnh từ 85V lên đến 250V, rơ le vẫn duy trì trạng thái hoạt động chính xác, không bị tắt nguồn hay báo lỗi giả, bảo toàn tính liên tục cho dây chuyền sản xuất.
3. Màn hình số True Vôn hiển thị tuần hoàn tự động
Mặt trước rơ le tích hợp màn hình LED số hiển thị chính xác giá trị điện áp dây thực tế. Trong quá trình vận hành, rơ le tự động nhảy tuần hoàn hiển thị trị số của từng cặp pha sau mỗi vài giây. Khi xảy ra sự cố ngắt mạch (Trip), rơ le tự động lưu giữ lịch sử và hiển thị mã ký hiệu lỗi trực quan (ov – quá áp, uv – thấp áp, PF – mất pha, RP – đảo pha), giúp thợ cơ điện khoanh vùng xử lý lỗi cực nhanh.
4. Kết cấu gá lắp DIN-Rail nhỏ gọn, bền bỉ
Thiết bị sở hữu kích thước tối giản, gá lắp trực tiếp gọn gàng bám trên thanh Din-rail 35mm tiêu chuẩn bên trong khoang tủ. Khối chân cực terminal siết vít chắc chắn giúp rơ le chịu đựng hoàn hảo các lực rung chấn cơ học sinh ra trong môi trường công nghiệp nặng.
Các mã dòng EVR-FD và dải dòng bảo vệ
| EVR PD-440NZ5MQ |
Rơ le bảo vệ EVRPD-440 (mã thay thế EVRPD-44U)
|
| EVR-PD440 |
Rơ le bảo vệ 3 pha 440V (mã thay thế EVRPD-44U)
|
| EVR-PD220 |
Rơ le bảo vệ 3 pha 220V (mã thay thế EVRPD-44U)
|
| EVR-PD110 |
Rơ le bảo vệ 3 pha 110V (mã thay thế EVRPD-44U)
|
| EVR-PD |
Rơ le bảo vệ pha EVR-PD
|
| EVR-FD |
Rơ le bảo vệ pha EVR-FD (lắp ngoài cánh)
|
| EVR-FD440 |
Rơ le bảo vệ 3 pha 440V (lắp ngoài cánh)
|
| EVR-FD220 |
Rơ le bảo vệ 3 pha 220V (lắp ngoài cánh)
|
| EVR-FD110 |
Rơ le bảo vệ 3 pha 110V (lắp ngoài cánh)
|
Ứng dụng thực tế
Mã hàng EVR-PD110 là lựa chọn hàng đầu cho các hệ thống tủ điện phân phối và điều khiển bám lưới áp thấp, mạch điều khiển trạm điện:
-
Bảo vệ hệ thống điện đầu vào của các máy công cụ CNC, robot cánh tay dòng nhập khẩu chạy lưới 3 pha 110V.
-
Lắp đặt tại mạch nhị thứ đầu ra của PT dải trung thế (10kV, 22kV, 35kV xuống 110V) nhằm giám sát chất lượng điện áp lưới cung cấp cho trạm biến áp.
-
Bảo vệ bo mạch tầng công suất của Biến tần, PLC, Khởi động mềm lắp trong các tủ điều khiển MCC sử dụng nguồn hạ thế 110V.

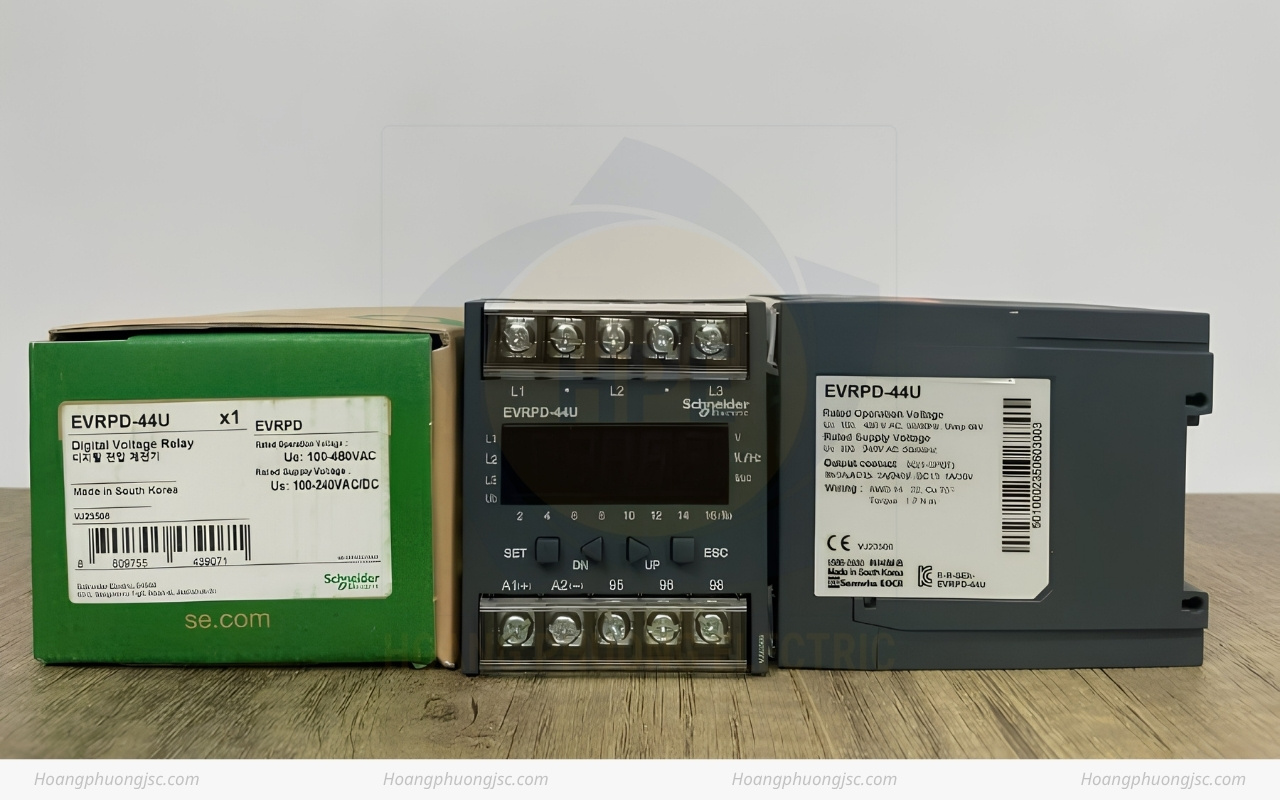

Hình ảnh thực tế rơ le EVRPD-44U
Kết luận
Rơ le bảo vệ điện áp kỹ thuật số EVR-PD110 Schneider mang lại giải pháp an toàn tối ưu cho các hạ tầng điện 3 pha 110V và hệ thống nhị thứ trạm điện. Thiết bị khẳng định vị thế vượt trội nhờ khả năng đo lường True RMS, hiển thị số thông minh và cấu trúc nguồn Free Voltage bền bỉ. Đây là linh kiện không thể thiếu giúp các kỹ sư cơ điện nâng cao độ tin cậy và tuổi thọ vận hành cho toàn bộ hệ thống máy móc đắt tiền của doanh nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
