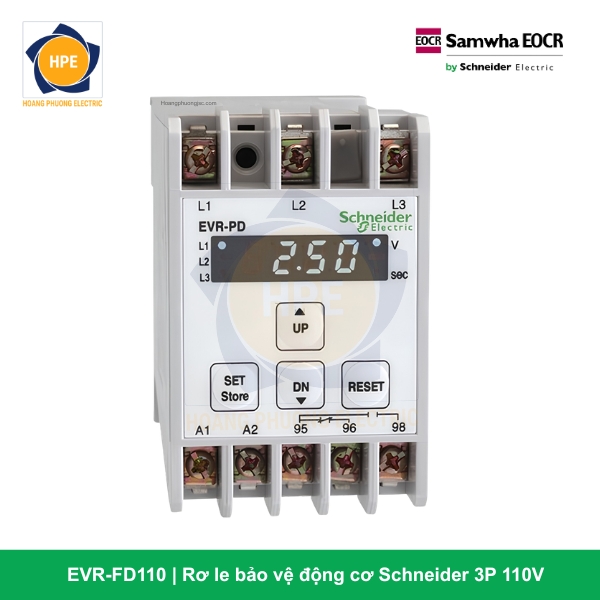

Rơ le Bảo Vệ Điện Áp EVR-FD110 Schneider

Rơ le EVR-FD110 là giải pháp giám sát và bảo vệ chất lượng nguồn điện bằng công nghệ kỹ thuật số thông minh của Schneider Electric, sở hữu bước tiến lớn về giải pháp cơ khí an toàn cho lưới hạ thế đặc thù: Toàn bộ phần thân xử lý đo lường trung tâm được gá giấu kín bám trên thanh Din-rail bên trong tủ điện. Trong khi đó mặt hiển thị số LED (Display Unit) được đưa ra cố định ngoài cánh cửa tủ thông qua một sợi cáp bọc nhiễu kết nối chuyên dụng. Kiến trúc thông minh này giúp nâng cao tính thẩm mỹ công nghệ bám cánh và mang lại sự an toàn tuyệt đối cho kỹ thuật viên. Thợ vận hành có thể dễ dàng kiểm tra thông số điện áp True RMS thời gian thực của lưới điện, cấu hình thông số cài đặt hay truy xuất nhật ký lỗi ngay trên mặt tủ mà hoàn toàn không cần thực hiện thao tác mở cửa tủ điện. Loại bỏ 100% rủi ro tiếp xúc khoang điện lực nhị thứ.

Mã hàng sở hữu dải đo lường trực tiếp thiết kế riêng cho mạng điện 3 pha 110V AC (thường xuất hiện trong hệ thống máy móc cao cấp nhập khẩu nguyên chiếc từ Nhật Bản, Mỹ hoặc ngõ ra của biến áp đo lường trung thế PT). Thiết bị cho phép đấu nối trực tiếp vào lưới điện cần bảo vệ để giám sát các ngưỡng Quá áp, Thấp áp, Mất pha áp, Đảo pha, Lệch pha áp mà không cần lắp thêm biến áp hạ áp đo lường phụ cồng kềnh. Nhờ tích hợp bộ tính toán giá trị điện áp hiệu dụng thực (True RMS), thiết bị có khả năng lọc nhiễu sóng hài cực tốt. Đảm bảo độ chính xác tuyệt đối và giảm thiểu tối đa tình trạng rơ le tác động lỗi (báo lỗi giả).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR Series

Các ưu điểm công nghệ vượt trội của cấu hình EVR-FD110

1. Kiến trúc màn hình rời bám cánh – Đỉnh cao an toàn và thẩm mỹ

Kỹ sư cơ điện chỉ cần khoét một lỗ nhỏ bên ngoài mặt cánh tủ để lắp module màn hình LED và đi dây cáp mạng kết nối điện áp thấp bảo mật xuống thân máy bám phía trong. Cách thiết kế này giúp giải phóng diện tích mặt cánh tủ một cách tối đa, tạo diện mạo Smart Panel tinh gọn, chuyên nghiệp, đồng thời bảo vệ người vận hành cách ly hoàn toàn khỏi khoang chứa điện áp cao nguy hiểm hoặc hệ thống mạch nhị thứ phức tạp.

2. Giải pháp tối ưu số một cho mạch đo lường PT và máy nhập khẩu mạng 110V

Tại Việt Nam, dải điện áp này xuất hiện đặc thù bám theo hai ứng dụng lớn:

• Các dây chuyền máy công cụ CNC, cánh tay robot tự động hóa cao cấp nhập khẩu từ Nhật Bản hoặc Mỹ chạy điện tiêu chuẩn nội địa 3 pha 110V.

• Ngõ ra thứ cấp tiêu chuẩn của cụm biến áp đo lường PT trong các trạm điện trung thế (10kV, 22kV, 35kV xuống 110V).

  Rơ le EVR-FD110 bám sát thiết kế dải áp thấp này, giúp bảo vệ trực tiếp hệ thống một cách chuẩn xác mà không cần lắp ráp phối ghép thêm bộ biến áp đổi nguồn điều khiển phức tạp bám khoang tủ.

3. Màn hình số True Vôn hiển thị tự động và khóa lịch sử mã lỗi bám cánh

Mặt hiển thị rời bám ngoài cánh tủ liên tục quét và hiển thị tuần hoàn giá trị điện áp dây thực tế giữa các cặp pha ($V_{AB}, V_{BC}, V_{CA}$) sau mỗi vài giây, đóng vai trò như một bộ đồng hồ đo áp cao cấp. Ngay khi xảy ra sự cố ngắt mạch (Trip), rơ le tự động khóa màn hình và nhấp nháy ký hiệu lỗi trực quan bám cánh tủ (ov – quá áp, uv – thấp áp, PF – mất pha, RP – đảo pha), giúp thợ cơ điện nhận biết nguyên nhân sự cố lưới ngay lập tức mà hoàn toàn không cần mở tủ điện đo đạc thủ công.

4. Hệ thống bộ nguồn Free Voltage dải rộng (85-250V AC/DC)

Mạch nguồn nuôi điều khiển của rơ le (Us) bám dải rộng độc lập hoàn toàn với mạch lực đo lường 110V. Nhờ vậy, rơ le luôn hoạt động bền bỉ, không bao giờ bị khởi động lại (Reset) hoặc tắt nguồn đột ngột khi hệ thống điện lưới động lực bị sụt áp nghiêm trọng.

Các mã dòng EVR-FD và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng màn hình rời mạng áp thấp EVR-FD110 là lựa chọn tiêu chuẩn hàng đầu bám theo các thiết kế tủ điện thông minh cao cấp:

• Tủ điều khiển bám cánh (Smart Panel) bảo vệ đầu vào cho các tủ điện chứa thiết bị bán dẫn nhạy cảm: Biến tần, PLC, Khởi động mềm, hệ thống máy CNC chạy mạng 3 pha 110V.

• Hệ thống tủ giám sát chất lượng điện áp ngõ ra của PT trạm biến áp trung thế, phục vụ truyền dữ liệu hoặc đóng cắt mạch an toàn cho tủ RMU, tủ máy cắt chân không VCB.

• Các hệ thống tủ điện cao cấp lắp đặt trong môi trường khắc nghiệt, nhiều bụi bặm, độ ẩm cao – việc đưa màn hình ra ngoài giúp giám sát hệ thống liên tục mà hoàn toàn không cần mở cánh tủ gây lọt bụi bẩn và ẩm mốc vào linh kiện bên trong khoang tủ lực.

Kết luận

Rơ le bảo vệ điện áp kỹ thuật số màn hình rời mạng 110V EVR-FD110 Schneider mang đến giải pháp giám sát nguồn an toàn, thẩm mỹ và công nghệ hàng đầu hiện nay cho dải áp đặc thù. Sự phối hợp giữa khả năng đo quét True RMS siêu chính xác, khối chân Terminal kiên cố bám Din-rail và tính tiện lợi tuyệt đối của màn hình rời bám mặt tủ. Giúp thiết bị tối ưu hóa tối đa hiệu suất vận hành an toàn cho toàn bộ hệ thống máy móc, trạm điện của doanh nghiệp.
