Rơ le Bảo Vệ Điện Áp EVR PD-440NZ5MQ Schneider

Rơ le EVR PD-440NZ5MQ là thiết bị bảo vệ điện áp kỹ thuật số thông minh thế hệ mới, đóng vai trò như một “màng lọc an toàn” bám sát nguồn điện đầu vào của tủ điện công nghiệp. Thiết bị được hãng Schneider Electric thiết kế tối ưu để thay thế hoàn hảo cho các mã hàng đời cũ như EVRPD-440 và EVRPD-44U. EVR (Electronic Voltage Relay) liên tục đo lường và số hóa giá trị điện áp dây (Line-to-Line) thực tế của lưới điện 3 pha thông qua bộ vi xử lý (MCU) tích hợp, hiển thị minh bạch thông số lên màn hình LED số mặt trước của rơ le.

Thiết bị sở hữu dải giám sát điện áp trực tiếp cực rộng từ 160V đến 440V AC (440), bao phủ hoàn toàn lưới điện 3 pha 380V – 415V tiêu chuẩn tại Việt Nam mà không cần lắp thêm biến áp đo lường (PT) cồng kềnh. Khác với các dòng rơ le dòng điện (như EOCR-3DE hay FDE) chỉ ngắt khi động cơ đã bị quá nhiệt sinh dòng lớn, EVR PD-440NZ5MQ chủ động can thiệp và ra lệnh ngắt mạch điều khiển ngay khi lưới điện xuất hiện các sự cố bất thường về áp (Quá áp, thấp áp, mất pha áp, đảo pha, lệch pha áp). Cơ chế bảo vệ chủ động này giúp triệt tiêu hoàn toàn nguy cơ cháy nổ nổ tụ, chập bo mạch biến tần hay cháy cuộn dây động cơ từ giai đoạn sơ khai.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR-PD Series

Các ưu điểm công nghệ vượt trội của cấu hình EVR PD-440NZ5MQ

1. Thay thế và nâng cấp hoàn hảo (Mã 440U/440 cũ)

Mã hàng EVR PD-440NZ5MQ kế thừa trọn vẹn kích thước cơ khí dải bám của các đời trước, giúp kỹ sư dễ dàng thực hiện công tác bảo trì, thay thế nhanh (Retrofit) trong các tủ điện hiện hữu mà không cần phải khoan lại lỗ gá lắp hay đi lại toàn bộ hệ thống dây nhị thứ. Mạch vi xử lý MCU bên trong được nâng cấp giúp thuật toán tính toán giá trị điện áp hiệu dụng thực (True RMS) chính xác hơn, giảm thiểu tối đa hiện tượng báo lỗi giả do nhiễu sóng hài từ biến tần sinh ra.

2. Đo lường trực tiếp dải rộng đến 440V – Không cần biến áp PT

Thiết bị cho phép kỹ sư đấu nối trực tiếp 3 dây pha động lực $L_1, L_2, L_3$ từ lưới điện vào các chân terminal đo lường của rơ le. Mạch điện tử cao cấp bên trong tự động hạ áp mẫu và xử lý dải điện áp lên đến 440V AC. Điều này giúp loại bỏ hoàn toàn bộ biến áp đo lường PT phụ cồng kềnh, tiết kiệm đáng kể chi phí vật tư và không gian cho khoang tủ điện.

3. Tích hợp màn hình LED số trực quan – Chẩn đoán lỗi thông minh

Không còn giả lập trạng thái bằng các núm xoay mờ nhạt hay vạch chia cơ khí thiếu chính xác, EVR hiển thị số chính xác đến từng Vôn ($V$). Khi hệ thống gặp sự cố và ra lệnh ngắt (Trip), màn hình LED sẽ lập tức nhấp nháy và hiển thị mã ký hiệu lỗi chuyên dụng (ví dụ: ov cho quá áp, uv cho thấp áp, PF cho mất pha). Kỹ thuật viên nhìn vào có thể biết ngay nguyên nhân sự cố từ lưới điện để xử lý, không mất thời gian dùng đồng hồ vạn năng đo kiểm từng cặp pha.

4. Khối chân Terminal (NZ5MQ) chắc chắn và hệ tiếp điểm an toàn

Cấu trúc khối chân terminal siết vít mang lại liên kết cơ khí kiên cố, chống chịu hoàn hảo các lực rung lắc bám móng máy. Hệ tiếp điểm ngõ ra thông minh cho phép cấu hình linh hoạt dải mạch điều khiển, phối hợp đồng bộ với cuộn hút Contactor chính hoặc gửi tín hiệu lỗi về cổng Input của PLC để quản lý tập trung.

Các mã dòng EVR-FD và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EVR PD-440NZ5MQ là linh kiện bảo vệ thượng nguồn bắt buộc phải có cho các hệ thống tủ điện phân phối tổng MSB, tủ Smart MCC điều khiển phụ tải đắt tiền:

• Bảo vệ đầu vào của các tủ điện điều khiển chứa biến tần, PLC, Khởi động mềm, Servo Drive – đây là những thiết bị cực kỳ nhạy cảm với hiện tượng quá áp lưới (dễ gây nổ tụ) và thấp áp (gây sập nguồn điều khiển).

• Hệ thống tủ điện trạm bơm, máy nén khí, máy điều hòa trung tâm Chiller công suất lớn, nơi sự cố đảo pha điện áp từ lưới có thể làm động cơ quay ngược hướng gây gãy cánh quạt, hỏng trục vít hoặc phá hủy cơ cấu cơ khí.

• Các trạm điện nhà xưởng đặt tại khu vực khu công nghiệp có nguồn điện lưới chập chờn, thường xuyên xảy ra hiện tượng sụt áp giờ cao điểm hoặc lệch pha áp do các nhà máy lân cận đóng cắt tải nặng liên tục.

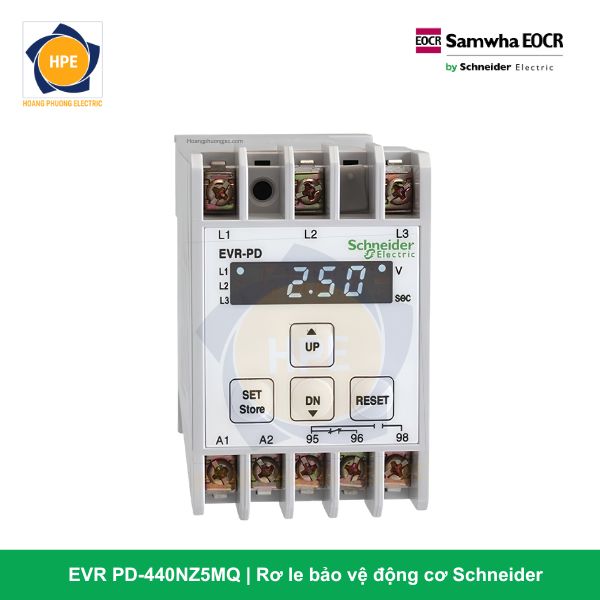

Hình ảnh thực tế rơ le EVRPD-44U

Kết luận

Rơ le bảo vệ điện áp kỹ thuật số EVR PD-440NZ5MQ Schneider là giải pháp nâng cấp toàn diện, mang lại màng lưới an toàn tối cao cho hạ tầng năng lượng của nhà máy. Việc thay thế các mã hàng cũ bằng phiên bản thông minh này giúp doanh nghiệp sở hữu khả năng giám sát True RMS siêu chính xác, hiển thị LED trực quan, chân khối Terminal kiên cố và dải chức năng bảo vệ áp tuyệt đối. Đây là linh kiện cốt lõi giúp các đơn vị làm tủ điện (Panel Builder) khẳng định chất lượng công nghệ và gia tăng độ tin cậy vận hành ở mức cao nhất cho hệ thống cơ điện của khách hàng.
