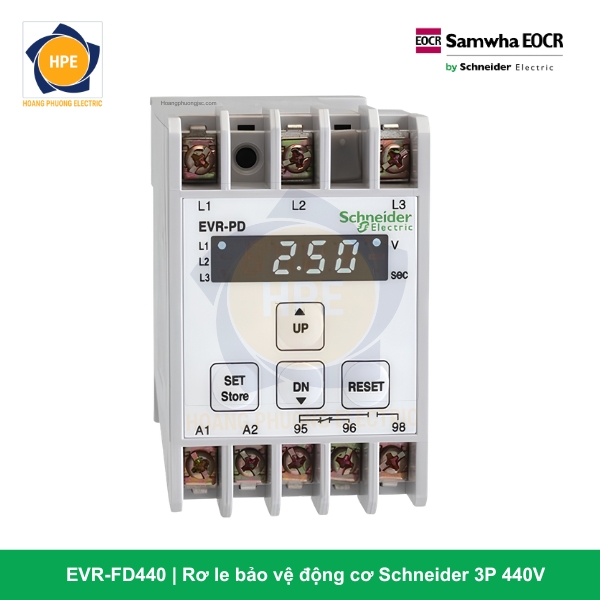

Rơ le Bảo Vệ Điện Áp EVR-FD440 Schneider

Rơ le EVR-FD440 là giải pháp giám sát và bảo vệ chất lượng nguồn điện đầu vào bằng công nghệ kỹ thuật số thông minh của Schneider Electric, sở hữu bước đột phá lớn về kiến trúc cơ khí an toàn: Toàn bộ phần thân xử lý đo lường trung tâm và hệ thống dây điện áp cao 380V được giấu kín bám trên thanh Din-rail bên trong tủ điện, còn mặt hiển thị số LED (Display Unit) được đưa ra cố định ngoài cánh cửa tủ thông qua sợi cáp bọc nhiễu kết nối chuyên dụng. Kiến trúc thông minh này giúp nâng tầm thẩm mỹ hiện đại theo đúng xu hướng “Smart Panel” và mang lại sự an toàn tuyệt đối cho kỹ thuật viên khi thao tác, giám sát thông số mà không cần mở cửa tủ, loại bỏ 100% rủi ro phóng điện hồ quang (Arc Flash).

Mã hàng sở hữu dải đo lường trực tiếp cực rộng lên tới 440V AC, cho phép đấu nối thẳng vào lưới điện 3 pha 380V – 415V công nghiệp tiêu chuẩn tại Việt Nam mà không cần lắp thêm biến áp đo lường (PT) phụ cồng kềnh. Khác với các dòng rơ le dòng điện chỉ tác động khi sự cố quá tải đã xảy ra, EVR-FD440 chủ động phòng ngừa rủi ro từ thượng nguồn bằng cách ngắt mạch điều khiển ngay lập tức khi phát hiện điện áp vượt ngưỡng an toàn. Nhờ tích hợp bộ tính toán giá trị điện áp hiệu dụng thực (True RMS), thiết bị có khả năng lọc nhiễu sóng hài cực tốt, đảm bảo độ chính xác cao và giảm thiểu tối đa tình trạng rơ le tác động lỗi (báo lỗi giả).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR Series

Các ưu điểm công nghệ vượt trội của cấu hình EVR-FD440

1. Kiến trúc màn hình rời – Đỉnh cao an toàn và tối ưu không gian gá lắp

Ưu điểm đắt giá nhất của mã hàng EVR-FD440 nằm ở sự cách ly hoàn hảo. Kỹ sư làm tủ điện chỉ cần khoét một lỗ nhỏ bên ngoài mặt tủ để lắp module màn hình LED và đi dây cáp mạng kết nối điện áp thấp xuống thân máy bám phía trong. Cách thiết kế này giúp giải phóng diện tích mặt cánh tủ một cách tối đa, tạo diện mạo Smart MCC tinh gọn, đồng thời bảo vệ người vận hành cách ly hoàn toàn khỏi khoang chứa điện áp cao nguy hiểm.

2. Thuật toán đo True RMS – Khắc tinh của nhiễu sóng hài

Trong các nhà xưởng công nghiệp hiện đại sử dụng nhiều bộ biến tần hoặc khởi động mềm, sóng hài điện áp rất dễ gây ra hiện tượng rơ le bảo vệ áp loại cơ thông thường bị nhảy nhầm (báo lỗi giả). EVR-FD440 ứng dụng công nghệ đo quét True RMS giúp bộ vi xử lý (MCU) lọc sạch nhiễu, đảm bảo độ chính xác tuyệt đối, chỉ ra lệnh Trip ngắt contactor khi có sự cố áp thực sự xảy ra bám theo ngưỡng cài đặt.

3. Màn hình số True Vôn hiển thị tự động và khóa lịch sử mã lỗi

Mặt hiển thị rời bám ngoài cánh tủ liên tục quét và hiển thị tuần hoàn giá trị điện áp dây thực tế giữa các cặp pha ($V_{AB}, V_{BC}, V_{CA}$) sau mỗi 5 giây, đóng vai trò như một bộ đồng hồ đo áp cao cấp. Ngay khi xảy ra sự cố ngắt mạch (Trip), rơ le tự động khóa màn hình và nhấp nháy ký hiệu lỗi trực quan (ov – quá áp, uv – thấp áp, PF – mất pha, RP – đảo pha), giúp thợ cơ điện nhận biết nguyên nhân sự cố ngay lập tức mà hoàn toàn không cần mở tủ điện đo đạc thủ công.

4. Hệ thống bộ nguồn Free Voltage dải rộng (85-250V AC/DC)

Mạch nguồn nuôi điều khiển của rơ le (Us) bám dải rộng độc lập hoàn toàn với mạch lực đo lường. Nhờ vậy, rơ le sẽ không bao giờ bị khởi động lại (Reset) hoặc tắt nguồn đột ngột khi hệ thống điện lưới động lực bị sụt áp nghiêm trọng do các động cơ lớn khởi động.

Các mã dòng EVR-FD và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng màn hình rời EVR-FD440 là lựa chọn tiêu chuẩn hàng đầu bám theo các thiết kế tủ điện thông minh cao cấp:

• Tủ điện phân phối tổng MSB, tủ điện phân phối tầng của các tòa nhà cao tầng, trung tâm thương mại, nhà máy xí nghiệp lớn sử dụng lưới 380V.

• Tủ điều khiển thông minh (Smart MCC) bảo vệ đầu vào cho các cụm thiết bị đắt tiền, nhạy cảm với sự trồi sụt của điện áp: Hệ thống Chiller điều hòa trung tâm, máy nén khí trục vít, trạm bơm nước sạch, bơm chìm xử lý nước thải công nghiệp.

• Các hệ thống tủ điện lắp đặt trong môi trường khắc nghiệt, nhiều bụi bặm, độ ẩm cao (nhà máy xi măng, dệt may, bao bì) – việc đưa màn hình ra ngoài giúp giám sát hệ thống liên tục mà hoàn toàn không cần mở cánh tủ gây lọt bụi bẩn và ẩm mốc vào linh kiện bên trong.

Kết luận

Rơ le bảo vệ điện áp kỹ thuật số màn hình rời EVR-FD440 Schneider mang đến giải pháp giám sát nguồn an toàn, thẩm mỹ và công nghệ hàng đầu hiện nay. Sự phối hợp giữa khả năng đo quét True RMS siêu chính xác, khối chân Terminal kiên cố bám Din-rail và tính tiện lợi tuyệt đối của màn hình rời bám mặt tủ giúp thiết bị tối ưu hóa tối đa hiệu suất vận hành an toàn cho toàn bộ hệ thống máy móc đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
