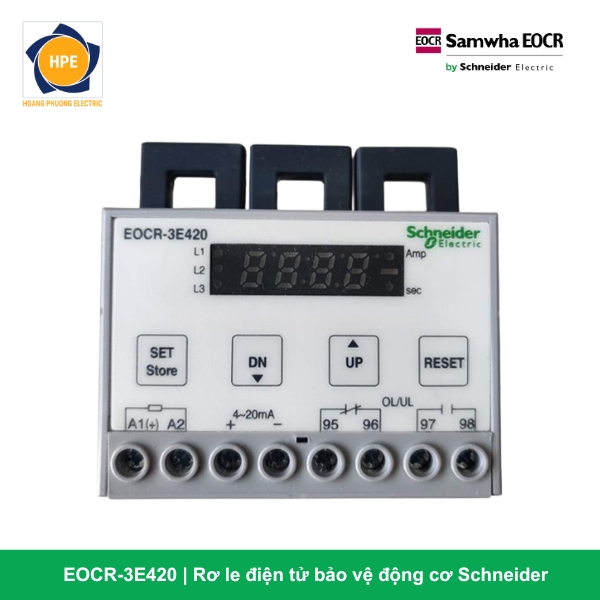

Rơ le Bảo Vệ Động Cơ EOCR-3E420 Schneider

Giới thiệu về rơ le bảo vệ quá dòng EOCR-3E420 Schneider

Rơ le EOCR-3E420 là dòng thiết bị bảo vệ động cơ bằng công nghệ điện tử thế hệ kinh điển của hãng Schneider Electric. Trong bối cảnh các dòng rơ le nhiệt cơ học cũ (Overload Relay) thường xuyên xảy ra sai số uốn cong thanh lưỡng kim do nhiệt độ tủ điện tăng cao bám theo mùa hè, EOCR-3E420 ra đời như một giải pháp thay thế hoàn hảo. Thiết bị loại bỏ hoàn toàn cơ chế sinh nhiệt cơ học, sử dụng bo mạch điện tử bán dẫn và bộ vi xử lý cốt lõi để theo dõi chính xác biên độ dòng tải thực tế của motor, đảm bảo cắt mạch an toàn, dứt khoát và giữ nguyên ngưỡng bảo vệ lý tưởng trong mọi điều kiện thời tiết.

Điểm đặc trưng lớn nhất của mã hàng EOCR-3E420 nằm ở sự tinh gọn trong giao diện vận hành và kết cấu cơ khí lắp trong tủ điện bám thanh Din-rail. Thiết bị không sử dụng màn hình hiển thị LED số phức tạp nhằm tối giản hóa kích thước, thay vào đó là hệ thống 3 núm xoay Analog vật lý dẹt bám mặt trước để chỉnh dải dòng, thời gian trễ khởi động và thời gian trễ ngắt lỗi. Chữ số “420” trong mã hàng định nghĩa cấu hình dải dòng lực bảo vệ đặc biệt của thiết bị: cho phép luồn trực tiếp dây động cơ qua 3 lỗ CT trên thân máy để tinh chỉnh dải dòng chạy ổn định từ 4.0A đến 20A, cực kỳ thích hợp cho các dòng motor công suất trung bình trong nhà xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-3E420

Để hiểu rõ cấu hình phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• 3E (3-Phase Essential / Economic): Hệ thống giám sát phụ tải 3 pha phân khúc tiêu chuẩn kinh tế, tập trung tối đa vào 3 tính năng bảo vệ dòng lực chí mạng nhất.

• 420 (Dải dòng 4.0A – 20A): Định nghĩa phần cứng tích hợp sẵn 3 vòng biến dòng (CT) lỗ lớn, cho phép đo lường và tinh chỉnh dải dòng bám tải trực tiếp từ tối thiểu 4 Ampe đến tối đa 20 Ampe (không cần qua CT phụ ngoài).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3E Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-3E420

1. Dải dòng 4.0A – 20A tối ưu hoàn hảo cho các động cơ tầm trung

Mã 420 lấp đầy khoảng trống dải dòng giữa các dòng rơ le cỡ nhỏ (như dải 0.5A – 6A) và cỡ lớn (dải 5A – 60A). Với dải dòng tinh chỉnh từ 4.0A đến 20A, EOCR-3E420 là sự lựa chọn “đo ni đóng giày” cho các động cơ 3 pha công suất từ 2HP đến 10HP (1.5kW – 7.5kW) rất phổ biến trong các dây chuyền sản xuất Việt Nam, giúp tối ưu hóa chi phí đầu tư tốt hơn so với việc mua dòng dải rộng 60A.

2. Thiết kế núm xoay cơ học miễn nhiễm với môi trường khắc nghiệt

Tại các khu vực nhà xưởng có độ ẩm cao, nhiều bụi bặm, bụi mụn sơ sợi hoặc các tủ điện đặt lộ thiên, các dạng màn hình hiển thị LED số hay LCD rất dễ bị mờ ố bám bẩn hoặc hỏng mạch hiển thị do sốc nhiệt. Giao diện núm xoay cơ học “nồi đồng cối đá” lắp bám trong lòng tủ của EOCR-3E420 giúp thiết bị miễn nhiễm 100% trước các yếu tố môi trường phá hủy này, bảo đảm độ bền bỉ chạy liên tục hàng thập kỷ.

3. Đánh chặn siêu tốc lỗi mất pha và kẹt Rotor cơ khí

Khi lưới điện gặp sự cố đứt cầu chì hoặc mất một pha động cơ bám tải, nếu tiếp tục chạy, motor sẽ bị quá nhiệt và cháy rụi trong vài phút. EOCR-3E420 với bộ não điện tử xử lý siêu tốc sẽ phát hiện sự mất cân bằng dòng lực cực đại do mất pha gây ra và ra lệnh ngắt Contactor lực trong vòng dưới 3 giây. Tương tự, nếu hệ thống băng tải, trục khuỷu bị kẹt rác, vỡ ổ bi gây kẹt rotor, rơ le sẽ ngắt mạch bám theo thời gian O-Time cực ngắn, cứu nguy kịp thời cho cuộn dây motor.

4. Giải pháp khóa an toàn, chống tự ý thay đổi thông số

Do rơ le được lắp đặt cố định phía trong khoang tủ điện kín bám thanh Din-rail, mặt cánh tủ sẽ hoàn toàn tinh gọn. Thiết kế này đóng vai trò như một lớp bảo vệ vật lý: chỉ những kỹ sư cơ điện có chìa khóa mở tủ mới có thể tiếp cận mặt máy và tinh chỉnh lại núm xoay dòng cắt, loại bỏ hoàn toàn tình trạng công nhân vận hành tự ý vặn tăng dòng lỗi, làm mất đi màng bảo vệ an toàn của động cơ.

Các mã dòng EOCR-3E420 và dải dòng bảo vệ

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ quá dòng điện tử EOCR-3E420 là chốt chặn an toàn tiêu chuẩn cho:

• Hệ thống bơm nước và chất lỏng công nghiệp: Bơm ly tâm trục ngang, bơm tăng áp tòa nhà, bơm bùn tuần hoàn dải công suất từ 1.5kW đến 7.5kW.

• Hệ thống thông gió và làm mát HVAC: Bảo vệ quạt hút ly tâm công suất lớn gắn sườn nhà xưởng, quạt tăng áp cầu thang tòa nhà chung cư, tháp giải nhiệt Chiller.

• Hệ thống cơ khí truyền động nhỏ và trung bình: Dây chuyền băng tải con lăn, gàu tải nâng hạ vật liệu nhẹ, vít tải cám, máy khuấy trộn sơn, hóa chất công nghiệp.

Kết luận

Rơ le bảo vệ quá dòng EOCR-3E420 Schneider đại diện cho giải pháp bảo vệ motor tiêu chuẩn, an toàn và cực kỳ kinh tế cho các doanh nghiệp. Sự kết hợp hoàn hảo giữa dải dòng 4A-20A tối ưu, kết cấu núm vặn cơ học siêu bền bỉ và bộ não xử lý điện tử nhạy bén giúp EOCR-3E420 luôn là sự lựa chọn đáng tin cậy hàng đầu để bảo vệ vững chắc cho tuổi thọ hệ thống motor của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
