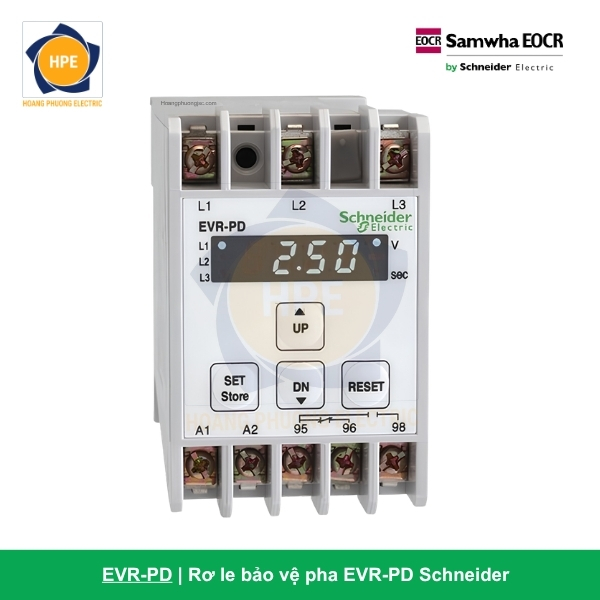

Dòng Rơ le Bảo Vệ Điện Áp EVR-PD Schneider

Dòng rơ le EVR-PD là giải pháp giám sát và bảo vệ chất lượng nguồn điện đầu vào bằng công nghệ kỹ thuật số thông minh của Schneider Electric. Trong hệ thống điều khiển điện công nghiệp, nếu các dòng rơ le EOCR chịu trách nhiệm bảo vệ phụ tải từ phía hạ nguồn (ngắt khi động cơ bị quá tải sinh dòng nhiệt lớn), thì dòng EVR-PD lại đóng vai trò như một “người gác cổng” ở phía thượng nguồn. Thiết bị liên tục đo lường giá trị điện áp dây (Line-to-Line) thực tế của hệ thống điện 3 pha, số hóa dữ liệu và chủ động ngắt mạch điều khiển ngay khi lưới điện xuất hiện sự cố về áp, bảo vệ an toàn cho các thiết bị đắt tiền phía sau như Biến tần, PLC, Khởi động mềm.

Mọi thông số điện áp thực tế và mã báo lỗi sự cố được hiển thị số minh bạch thông qua màn hình LED ở mặt trước, thay thế hoàn toàn cho các dòng rơ le bảo vệ điện áp dạng núm xoay cơ khí thế hệ cũ. Nhờ tích hợp bộ tính toán giá trị điện áp hiệu dụng thực (True RMS), EVR-PD có khả năng lọc nhiễu sóng hài cực tốt, đảm bảo độ chính xác cao và giảm thiểu tối đa tình trạng rơ le tác động lỗi (báo lỗi giả).

Ma trận lựa chọn mã hàng (Selection Guide) thuộc dòng EVR-PD

Để đặt hàng chính xác cho dự án, dòng EVR-PD được chia theo dải điện áp lực định mức của lưới điện như sau:

Các tính năng bảo vệ toàn diện của dòng EVR-PD

Dòng rơ le EVR-PD tích hợp hệ thống 5 chức năng bảo vệ điện áp cốt lõi trong một kết cấu module duy nhất:

• Bảo vệ Quá điện áp (Overvoltage – ov): Ngắt khi điện áp lưới tăng cao đột biến, ngăn chặn nguy cơ đánh thủng cách điện và phát nổ nổ tụ nguồn của các thiết bị điện tử.

• Bảo vệ Thấp điện áp (Undervoltage – uv): Ngắt khi lưới điện bị sụt áp sâu dưới mức an toàn, tránh tình trạng thiết bị bị sập nguồn đột ngột hoặc động cơ bị ghì, sinh nhiệt phá hủy cuộn dây.

• Bảo vệ Mất pha áp (Phase Loss – PF): Ra lệnh ngắt cực nhanh (dưới 0.5 giây) khi một trong ba pha điện bị đứt hoặc mất tín hiệu áp, bảo vệ động cơ không bị chạy lệch pha dẫn đến cháy tức thì.

• Bảo vệ Đảo pha (Phase Reversal – RP): Ngắt lập tức (0.1 giây) ngay khi trình tự pha bị đảo ngược (do sửa chữa lưới điện), ngăn ngừa tuyệt đối việc động cơ quay ngược hướng gây hư hỏng cơ cấu cơ khí (cánh quạt, trục vít, băng tải).

• Bảo vệ Lệch pha điện áp (Voltage Unbalance): Giám sát độ lệch điện áp giữa các pha, đảm bảo tính ổn định và cân bằng của nguồn cấp.

Các ưu điểm công nghệ vượt trội của dòng EVR-PD

1. Công nghệ đo hiển thị True RMS và Màn hình số LED trực quan

Không còn sử dụng các vạch chia cơ khí thiếu chính xác, EVR-PD hiển thị chính xác giá trị điện áp dây theo thời gian thực. Màn hình tự động nhảy tuần hoàn hiển thị thông số các cặp pha ($V_{AB}, V_{BC}, V_{CA}$). Khi hệ thống gặp sự cố, rơ le tự động khóa mã lỗi nhấp nháy trên màn hình, giúp thợ cơ điện nhận biết nguyên nhân sự cố ngay lập tức.

2. Thiết kế nguồn nuôi độc lập Free Voltage dải rộng

Hệ thống nguồn nuôi điều khiển của rơ le ứng dụng mạch nguồn xung chịu được dải rộng từ 85V đến 250V AC/DC. Nhờ thiết kế độc lập với mạch đo lường lực, rơ le sẽ không bị reset hoặc tắt nguồn đột ngột khi lưới điện động lực bị sụt áp cục bộ do các động cơ lớn khởi động.

3. Kết cấu DIN-Rail tiêu chuẩn và chân Terminal chắc chắn

Thiết bị sở hữu kích thước nhỏ gọn tối giản, lắp đặt gá bám trực tiếp trên thanh Din-rail 35mm. Khối chân cực terminal siết vít chắc chắn mang lại liên kết cơ khí kiên cố, chịu được lực rung chấn cơ học cao trong môi trường nhà xưởng công nghiệp nặng.

Các mã dòng EVR-FD và dải dòng bảo vệ

Ứng dụng thực tế

Dòng rơ le EVR-PD là linh kiện bảo vệ không thể thiếu trong các hệ thống tủ điện phân phối tổng MSB và tủ điều khiển MCC cao cấp:

• Bảo vệ đầu vào cho các tủ điện chứa thiết bị bán dẫn nhạy cảm: Biến tần, PLC, Khởi động mềm, Servo Drive, hệ thống máy CNC.

• Hệ thống tủ điện trạm bơm nước sạch, bơm chìm nước thải, quạt hút ly tâm, máy nén khí trục vít công suất lớn.

• Các nhà máy sản xuất đặt tại khu vực có hạ tầng điện lưới chập chờn, thường xuyên xảy ra sụt áp giờ cao điểm hoặc mất pha do sự cố đường dây.

Kết luận

Dòng rơ le bảo vệ điện áp kỹ thuật số EVR-PD Schneider mang đến giải pháp giám sát nguồn an toàn, thông minh và kinh tế hàng đầu hiện nay. Việc tiêu chuẩn hóa mã EVR-PD vào các bản vẽ thiết kế tủ điện giúp doanh nghiệp chủ động kiểm soát chất lượng nguồn điện, bảo vệ tối đa tuổi thọ cho các hệ thống máy móc đắt tiền.
