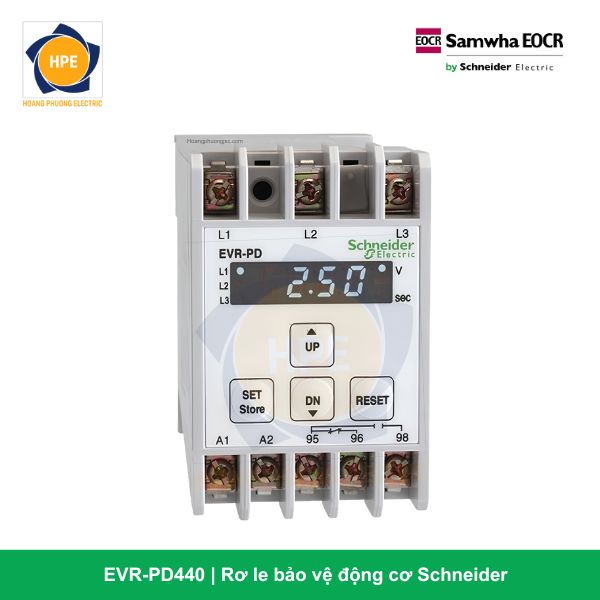

Rơ le EVR-PD440 là giải pháp giám sát và bảo vệ nguồn điện đầu vào kỹ thuật số thông minh của Schneider Electric, được thiết kế chuyên dụng để bảo vệ các thiết bị nhạy cảm như biến tần, PLC, khởi động mềm và động cơ trước các sự cố từ điện lưới. Mã hàng này đóng vai trò là mã thay thế chính thức và nâng cấp thuật toán xử lý cho mã cũ EVRPD-44U. Thiết bị hoạt động dựa trên nguyên lý đo lường giá trị điện áp dây (Line-to-Line) thực tế của hệ thống 3 pha, số hóa dữ liệu thông qua bộ vi xử lý (MCU) tích hợp và hiển thị trực quan thông số lên màn hình LED số ở mặt trước.
Với dải giám sát điện áp trực tiếp lên đến 440V AC, EVR-PD440 được kết nối trực tiếp vào lưới điện 3 pha 380V – 415V thông dụng tại Việt Nam mà không cần thông qua biến áp đo lường (PT) phụ. Khác với rơ le dòng điện chỉ ngắt sau khi sự cố đã xảy ra và sinh dòng lớn, EVR-PD440 chủ động phòng ngừa rủi ro bằng cách ngắt mạch điều khiển ngay lập tức khi phát hiện điện áp vượt ngưỡng an toàn (Quá áp, thấp áp, lệch pha áp, mất pha, đảo pha), giúp triệt tiêu hoàn toàn nguy cơ cháy nổ nổ tụ, chập bo mạch từ giai đoạn sớm.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR Series
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EVR-PD440 (hoặc EVR PD-440) |
| Mã tương thích thay thế | Thay thế trực tiếp cho mã đời cũ EVRPD-44U |
| Chức năng chính | Giám sát, đo lường và hiển thị số điện áp lưới 3 pha ($V$) |
| Dải điện áp giám sát (Un) | 160 V đến 440 V AC (Phù hợp lưới 3 pha 380V, 400V, 415V) |
| Tần số lưới tiêu chuẩn | 50 / 60 Hz (Tự động thích ứng dải rộng) |
| Cấu trúc cơ khí đầu nối | Terminal Type (Khối chân siết vít, bám cốt chắc chắn) |
| Thời gian trễ kích hoạt (O-Time) | 0.1 giây đến 30 giây (Thời gian ngắt khi gặp sự cố áp) |
| Thời gian trễ khởi động (D-Time) | 1 giây đến 30 giây (Thời gian trễ khi bắt đầu cấp nguồn) |
| Cơ chế hiển thị sự cố | Đèn LED nhấp nháy đồng thời hiển thị mã lỗi kí hiệu số (ov, uv, PF, RP) |
| Tổng hợp chức năng bảo vệ | Quá điện áp (Overvoltage), Thấp điện áp (Undervoltage), Mất pha áp (Phase Loss), Đảo pha (Phase Reversal), Lệch pha điện áp (Voltage Unbalance) |
Các ưu điểm công nghệ vượt trội của cấu hình EVR-PD440
1. Thay thế tương thích hoàn hảo cho mã EVRPD-44U
Mã hàng EVR-PD440 bám sát kích thước dải gá lắp và sơ đồ đấu nối dây nhị thứ truyền thống của dòng mã cũ 44U. Khi tiến hành bảo trì, cải tiến nâng cấp tủ điện cũ (Retrofit), kỹ sư có thể tháo rơ le cũ ra và lắp mã EVR-PD440 vào thay thế ngay lập tức mà không cần khoan đục lại mặt đế tủ hay đi lại dây mạch điều khiển. Mạch MCU thế hệ mới giúp tính toán giá trị điện áp hiệu dụng thực (True RMS) chính xác hơn, chống nhiễu sóng hài cực tốt.
2. Đo áp trực tiếp dải rộng 440V – Tối ưu không gian tủ điện
Thiết bị cho phép kỹ sư đấu nối trực tiếp 3 dây pha động lực $L_1, L_2, L_3$ vào các chân terminal đo lường lực của rơ le. Mạch hạ áp mẫu cao cấp tích hợp bên trong tự động xử lý dải điện áp lên đến 440V AC mà không cần lắp thêm bộ biến áp đo lường PT cồng kềnh, giúp tiết kiệm chi phí vật tư và giải phóng không gian diện tích cho khoang tủ điện.
3. Màn hình số hiển thị True Vôn – Chẩn đoán lỗi thông minh
Thay vì các vạch chia núm xoay cơ học thiếu chính xác của các dòng rơ le bảo vệ áp loại rẻ tiền, EVR-PD440 hiển thị số chính xác giá trị điện áp lưới thực tế. Khi hệ thống gặp sự cố và ra lệnh ngắt mạch điều khiển (Trip), màn hình LED sẽ lập tức hiển thị mã lỗi chuyên dụng (Ví dụ: ov – Overvoltage, uv – Undervoltage, PF – Phase Failure/Mất pha, RP – Reverse Phase/Đảo pha). Thợ vận hành nhìn vào màn hình có thể biết ngay nguyên nhân sự cố để xử lý mà không cần dùng đồng hồ vạn năng đo kiểm thủ công.
4. Kết cấu chân Terminal bắt vít chống rung chấn
Cấu trúc cực chân terminal siết vít mang lại liên kết cơ khí kiên cố, chịu được lực uốn của dây nhị thứ và chống chịu hoàn hảo các lực rung chấn cơ học bám móng máy nhà xưởng, triệt tiêu hoàn toàn rủi ro lỏng dây gây move phóng điện.
Các mã dòng EVR-FD và dải dòng bảo vệ
| EVR PD-440NZ5MQ |
Rơ le bảo vệ EVRPD-440 (mã thay thế EVRPD-44U)
|
| EVR-PD440 |
Rơ le bảo vệ 3 pha 440V (mã thay thế EVRPD-44U)
|
| EVR-PD220 |
Rơ le bảo vệ 3 pha 220V (mã thay thế EVRPD-44U)
|
| EVR-PD110 |
Rơ le bảo vệ 3 pha 110V (mã thay thế EVRPD-44U)
|
| EVR-PD |
Rơ le bảo vệ pha EVR-PD
|
| EVR-FD |
Rơ le bảo vệ pha EVR-FD (lắp ngoài cánh)
|
| EVR-FD440 |
Rơ le bảo vệ 3 pha 440V (lắp ngoài cánh)
|
| EVR-FD220 |
Rơ le bảo vệ 3 pha 220V (lắp ngoài cánh)
|
| EVR-FD110 |
Rơ le bảo vệ 3 pha 110V (lắp ngoài cánh)
|
Ứng dụng thực tế
Mã hàng EVR-PD440 là mắt xích bảo vệ thượng nguồn thiết yếu trong các hệ thống tủ điện phân phối tổng MSB và tủ điều khiển MCC công nghiệp nặng:
-
Bảo vệ đầu vào của các tủ điện chứa thiết bị bán dẫn nhạy cảm như Biến tần, PLC, Khởi động mềm, Servo Drive – bảo vệ chúng khỏi hiện tượng quá áp lưới (dễ làm nổ tụ nguồn) hoặc thấp áp (gây sập nguồn, treo hệ thống điều khiển).
-
Hệ thống tủ điện trạm bơm nước sạch, bơm PCCC, máy nén khí, quạt hút ly tâm công nghiệp, nơi sự cố đảo pha từ lưới điện có thể làm động cơ quay ngược hướng hoàn toàn, gây phá hủy cơ cấu cơ khí và cánh quạt.
-
Các nhà máy đặt tại khu vực khu công nghiệp có nguồn điện lưới không ổn định, thường xuyên bị sụt áp vào giờ cao điểm hoặc lệch pha áp do các nhà xưởng xung quanh đóng cắt tải nặng liên tục.
Hình ảnh thực tế rơ le EVRPD-44U
Kết luận
Rơ le bảo vệ điện áp kỹ thuật số EVR-PD440 Schneider là giải pháp nâng cấp đáng tin cậy, mang lại màng lưới an toàn tuyệt đối cho hạ tầng điện lực của nhà máy. Việc ứng dụng mã hàng này thay thế cho dòng EVRPD-44U cũ mang lại khả năng giám sát True RMS siêu chính xác, hiển thị số thông minh và kết cấu Terminal kiên cố. Đây là linh kiện đỉnh cao giúp các đơn vị làm tủ điện (Panel Builder) khẳng định chất lượng kỹ thuật và gia tăng độ an toàn vận hành ở mức cao nhất cho hệ thống của khách hàng.
