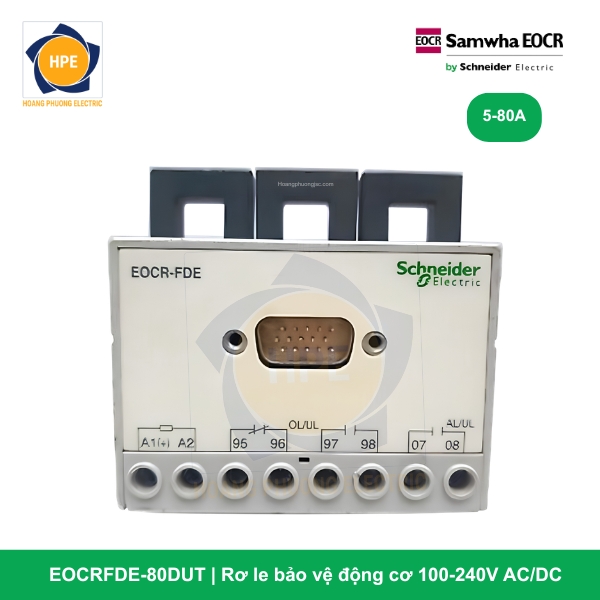

Rơ le bảo vệ động cơ EOCR FDE-80DUT Schneider

Rơ le EOCR FDE-80DUT là dòng rơ le kỹ thuật số thông minh phân khúc cao cấp thế hệ mới của Schneider Electric. Nổi bật với sự phối hợp đỉnh cao giữa công nghệ hiển thị số hóa trực quan và kết cấu cơ khí động lực vững chắc dải dòng lớn: Toàn bộ phần khối cực mạch lực cảm biến dòng điện được gá bên trong tủ điện sử dụng khối chân Terminal siết vít kiên cố, còn mặt hiển thị số (Display Unit) cải tiến được đưa cố định ra ngoài cánh tủ điều khiển thông qua một sợi cáp mạng RJ45. Giải pháp cơ khí thông minh này cho phép kỹ thuật viên có thể giám sát trực tiếp dòng điện 3 pha thực tế, kiểm tra nhật ký lỗi và cấu hình thông số kỹ thuật ngay từ mặt ngoài tủ điện mà không cần phải mở cửa tủ, loại bỏ hoàn toàn nguy cơ mất an toàn do hiện tượng phóng điện hồ quang (Arc Flash).

Điểm nâng cấp đáng giá tạo nên đẳng cấp của dòng FDE chính là cấu trúc màn hình LED thông minh. Thay vì hiển thị dòng điện tuần hoàn luân phiên từng pha như dòng 3DE cũ, màn hình của FDE-80DUT hiển thị đồng thời giá trị dòng điện thực tế của cả 3 pha L1, L2, L3 tại cùng một thời điểm. Thiết bị sở hữu dải dòng tải trực tiếp cực rộng từ 5A đến 80A (80), tương thích thẳng với các động cơ 3 pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V). Kết hợp cấu trúc Terminal Type (T) bám vít loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, triệt tiêu rủi ro rung lỏng cáp lực cùng dải nguồn nuôi điều khiển Free Voltage rộng 100-240V AC/DC (U), EOCR FDE-80DUT mang lại giải pháp vận hành lý tưởng cho các tủ điều khiển động cơ (MCC) công suất lớn.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FDE

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FDE-80DUT

1. Giao diện hiển thị 3 pha đồng thời bứt phá công nghệ hiển thị

Ưu điểm cốt lõi của dòng FDE so với các phiên bản tiền nhiệm chính là công nghệ hiển thị số hóa vượt trội. Trên mặt hiển thị rời lắp ở cánh cửa tủ điện, thiết bị trang bị sẵn các dòng LED độc lập tương ứng hiển thị trực quan thông số tải của pha L1, L2, L3 tại cùng một tích tắc. Điều này giúp thợ vận hành dễ dàng thực hiện scannable thông số, chẩn đoán ngay trạng thái lệch tải, mất cân bằng pha cực nhanh mà không cần nhấn nút thao tác thủ công.

2. Cấu trúc Terminal Type (T) dải 80A – Chịu lực rung chấn, chống phóng điện move

Với các động cơ dòng tải lớn từ 30A đến 80A, tiết diện dây cáp động lực thường to và rất cứng. Khác với các dòng rơ le dạng lỗ xuyên tâm (Hole Type) gây khó khăn khi uốn cáp lực, cấu hình Terminal Type (T) bám theo thiết kế cực khối siết vít kiên cố. Cáp động lực sau khi được bấm đầu cốt lực tròn chắc chắn sẽ được đặt vào cực bám thanh đồng và siết chặt bằng vít định vị. Khớp nối cơ khí kiên cố này giúp thiết bị vận hành hoàn hảo trong các môi trường nhà xưởng có độ rung lắc cơ học mạnh (như máy sàng đá, máy nghiền, máy trộn bê tông, quạt ly tâm công nghiệp), triệt tiêu hoàn toàn nguy cơ lỏng dây gây phóng điện move sinh nhiệt.

3. Kiến trúc module màn hình rời – Đỉnh cao thẩm mỹ và an toàn

Toàn bộ phần thân xử lý trung tâm và các sợi cáp động lực to cứng dòng lớn được giấu kín bám trên thanh gá Din-rail bên trong khoang tủ điện. Việc đưa mặt hiển thị số ra ngoài cánh tủ giúp tiết kiệm diện tích gá lắp mặt tủ (chỉ cần khoét lỗ nhỏ cho mặt hiển thị LED và đi một sợi dây cáp mạng kết nối), tạo diện mạo Smart MCC tinh gọn, đồng thời bảo vệ người vận hành cách ly hoàn toàn khỏi khoang chứa điện áp lực cao nguy hiểm.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc nhiễu sóng hài điện áp do các động cơ lớn xung quanh khởi động gây ra.

Các mã dòng EOCR FDE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FDE-80DUT là sự lựa chọn cao cấp cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC trung tâm dải công suất lớn, yêu cầu quy chuẩn đấu nối chân khối terminal nghiêm ngặt, tính scannable số liệu trực quan và an toàn tuyệt đối:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A, yêu cầu kết nối dạng đầu cốt siết vít kiên cố.

• Các hệ thống băng tải, máy nén khí trục vít, máy nghiền vật liệu xây dựng, nơi nền móng nhà xưởng có độ rung động cơ học cao liên tục trong quá trình vận hành.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu chỉ định cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu để đồng bộ hóa hệ thống dây động lực to, cứng bọc gen đánh số.

Kết luận

Rơ le điện tử hiển thị 3 pha đồng thời chân terminal dải lớn EOCR FDE-80DUT Schneider mang đến giải pháp bảo vệ phụ tải 3 pha đỉnh cao thế hệ mới. Thiết bị tối ưu hóa hoàn hảo giữa khả năng bảo vệ kỹ thuật số siêu chính xác dải dòng 80A trực tiếp (loại bỏ hoàn toàn bộ CT phụ), khối chân bắt vít chống rung chấn, dải nguồn Free Voltage bền bỉ và đặc biệt là tính tiện lợi vượt trội của màn hình rời hiển thị đồng thời cả 3 pha bám mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng kiến trúc tủ MCC dải lớn lên một tiêu chuẩn trực quan, hiện đại và an toàn cao hơn.
