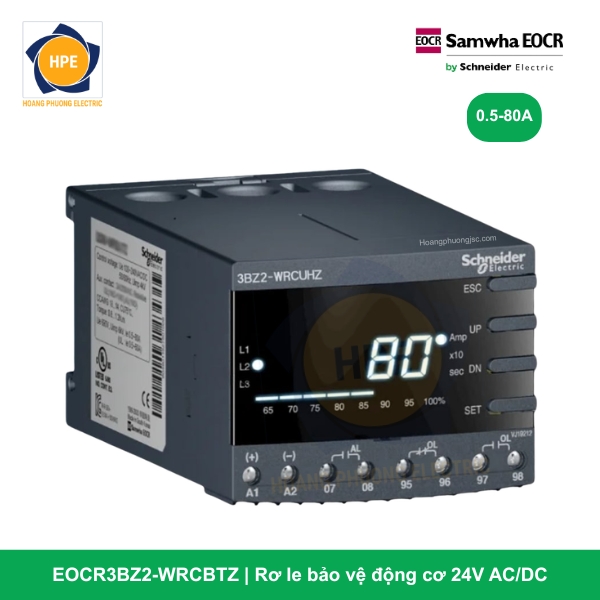

Rơ le điện tử EOCR3BZ2-WRCBTZ Schneider

Rơ le EOCR3BZ2-WRCBTZ là giải pháp rơ le điện tử thông minh thế hệ mới của Schneider Electric. Thiết bị được thiết kế tối ưu nhằm cân bằng giữa khả năng giám sát số hóa thông qua giao thức truyền thông công nghiệp Modbus RTU / RS-485, cấu hình phần cứng chân kẹp lực Terminal (đầu C) tiện lợi và mức giá thành đầu tư cực kỳ hợp lý (nhờ giao diện hiển thị LED 7 đoạn tiêu chuẩn “B”). Đi kèm mức nguồn nuôi điều khiển dải thấp an toàn 24V, mã hàng này là lựa chọn kinh tế hàng đầu để số hóa đồng bộ hệ thống tủ MCC lớn trong nhà máy.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3BZ2-WRCBTZ

Mã hàng EOCR3BZ2-WRCBTZ được định nghĩa bằng các ký tự công nghệ chuyên sâu từ hãng:

• 3BZ2 (3-Phase Overcurrent + Earth Fault + Communication): Bảo vệ quá dòng 3 pha mạch điện tử, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault) và cổng kết nối truyền thông công nghiệp mạng nối.

• WR (Wide Range): Cấu hình dải dòng tải động cơ mở rộng linh hoạt. Thiết bị sở hữu dải đo trực tiếp cơ bản từ 0.5A đến 6A, dễ dàng mở rộng lên đến hàng trăm Ampe thông qua việc kết hợp bám nối với bộ biến dòng phụ (3CT) bên ngoài.

• C (Connector/Terminal Type): Phương thức liên kết mạch lực động lực bằng cầu đấu kẹp kẹp vít lực vững chắc, chịu áp lớn, tốiưu hóa không gian tủ điện chật hẹp, dễ tháo lắp bảo trì mà không cần luồn dây qua lỗ xuyên tâm.

• B (Basic Display / Economy Interface): Trang bị hệ thống màn hình hiển thị LED 7 đoạn dạng tiêu chuẩn rút gọn kéo rời lắp ngoài cánh tủ (Flush Mount), giúp việc gán thông số trực quan nhưng tiết kiệm chi phí hơn dòng Universal.

• T (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn DC của tủ tự động hóa.

• Z (ZCT Integral): Tích hợp sẵn bo mạch bộ lọc và cổng kết nối trực tiếp với biến dòng thứ tự không (ZCT) bên ngoài để xử lý sự cố rò điện ở mức miliAmpe chống giật và chống cháy nổ vỏ máy.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các tính năng công nghệ vượt trội của cấu hình EOCR3BZ2-WRCBTZ

1. Số hóa hệ thống qua truyền thông Modbus RS-485 tinh gọn

Đây là tính năng cốt lõi giúp thiết bị đáp ứng tiêu chuẩn của các nhà máy thông minh IoT 4.0. Toàn bộ các thông số vận hành như: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng điều khiển trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa một cách an toàn.

2. Tiết kiệm ngân sách nhờ giao diện hiển thị “B” kết hợp chân Terminal “C”

Khác với phân khúc dòng dòng hiển thị đồ họa Universal đắt đỏ, cấu hình đuôi “B” sử dụng màn hình LED 7 đoạn tiêu chuẩn định hướng kinh tế. Thiết bị lược bỏ các tính năng hiển thị phức tạp không cần thiết, tập trung tối đa hiệu năng vào bộ xử lý dữ liệu và truyền thông. Kết hợp với chân Terminal bắt vít đúc khối chịu lực chắc chắn, mã hàng này giúp tối ưu hóa chi phí vật tư rất lớn cho các đơn vị làm tủ bảng điện công nghiệp lớn.

3. Nguồn nuôi điều khiển 24V AC/DC an toàn tuyệt đối

Trong các môi trường công nghiệp nặng, khu vực ẩm ướt, hóa chất hoặc hầm mỏ, việc đưa nguồn 220VAC ra mặt cánh tủ luôn tiềm ẩn rủi ro rò rỉ điện nguy hiểm. EOCR3BZ2-WRCBTZ sử dụng trực tiếp nguồn cấp 24V an toàn chống giật. Hệ thống màn hình LED kéo rời ra mặt tủ giúp người vận hành hoàn toàn an tâm khi trực tiếp thao tác phím nhấn điều chỉnh hay cài đặt ngưỡng bảo vệ.

4. Giám sát dòng rò và Chạm đất (Earth Fault) đa tầng thông minh

Khi nhận tín hiệu từ vòng biến dòng thứ tự không ZCT, rơ le liên tục phân tích dòng rò pha-vỏ của hệ thống ở mức siêu nhỏ (từ 30mA). Đồng thời, thuật toán vi xử lý tự động tính toán tổng hình học dòng điện 3 pha $I_0 = I_A + I_B + I_C$. Nếu có sự cố lệch dòng chạm đất lớn, rơ le lập tức kích hoạt Trip ngắt hệ thống để ngăn chặn rủi ro hư hỏng cuộn dây động cơ hoặc hỏa hoạn mạch động lực.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR3BZ2-WRCBTZ là giải pháp số hóa toàn năng, tinh gọn diện tích và siêu tiết kiệm, được ứng dụng rộng rãi trong:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) thông minh trong nhà máy sản xuất giấy, dệt nhuộm, bao bì, hóa chất, xi măng.

• Trạm bơm chìm nước thải công nghiệp, trạm xử lý nước sạch, hệ thống thủy lợi điều khiển tập trung từ xa qua SCADA.

• Hệ thống giám sát và quản lý điện năng cho các cụm máy nén khí, quạt hút thông gió nhà xưởng, hệ thống Chiller (BMS tòa nhà).

Kết luận

Rơ le thông minh EOCR3BZ2-WRCBTZ Schneider mang đến giải pháp đỉnh cao và đồng bộ cho hệ thống điện công nghiệp: Đạt chuẩn số hóa mạng Modbus, đấu nối Terminal lực vững chắc, an toàn nguồn thấp 24V và tối ưu hóa ngân sách đầu tư nhờ màn hình hiển thị tiêu chuẩn. Thiết bị giúp doanh nghiệp vận hành dây chuyền sản xuất luôn an toàn, thông suốt và nâng tầm công nghệ quản lý điện năng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
