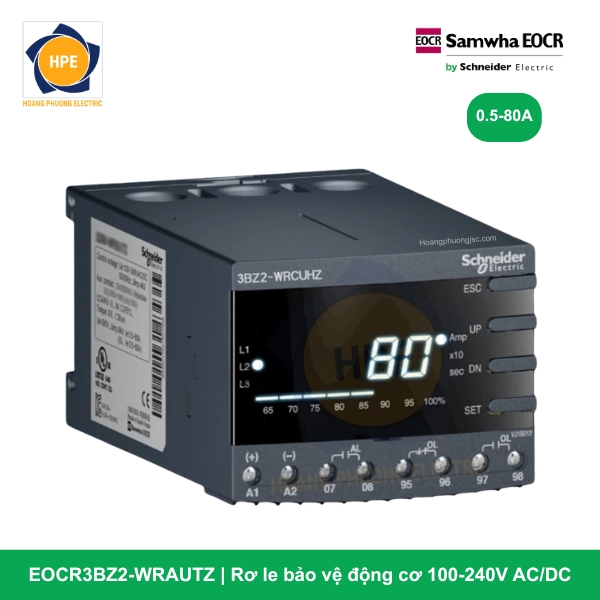

Rơ le điện tử EOCR3BZ2-WRAUTZ Schneider

Rơ le EOCR3BZ2-WRAUTZ đại diện cho thế hệ rơ le bảo vệ động cơ bằng kỹ thuật số (MCU) phân khúc thông minh cao cấp nhất của Schneider Electric. Thiết bị được trang bị đồng thời giao thức truyền thông công nghiệp mạng nối Modbus RTU / RS-485 và tính năng bảo vệ chống chạm đất/dòng rò (Earth Fault) siêu nhạy. Sở hữu mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V, mã hàng này là giải pháp chuẩn mực để số hóa dữ liệu, kết nối động cơ trực tiếp vào hệ thống tự động hóa PLC, SCADA trong các môi trường công nghiệp yêu cầu khắt khe về an toàn lao động chống giật.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3BZ2-WRAUTZ

Mã hàng EOCR3BZ2-WRAUTZ được thiết kế dựa trên các tiêu chuẩn công nghệ quản lý điện năng tiên tiến:

• 3BZ2 (3-Phase Overcurrent + Earth Fault + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất và cổng truyền thông nối mạng độc lập.

• WR (Wide Range): Cấu hình dải dòng tải động cơ mở rộng linh hoạt. Thiết bị sở hữu dải đo trực tiếp cơ bản từ 0.5A đến 6A, dễ dàng mở rộng lên đến hàng trăm Ampe cho các động cơ công suất lớn thông qua việc kết hợp với bộ biến dòng phụ (3CT) bên ngoài.

• AU (Advanced Display / Universal Flush Mount): Tích hợp hệ thống màn hình hiển thị LED 7 đoạn kỹ thuật số kéo rời lắp ngoài cánh tủ (Flush Mount) để vận hành và cài đặt thông số qua phím nhấn tiện lợi.

• T (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), tương thích hoàn hảo với hệ thống nguồn điều khiển DC của các tủ PLC/SCADA.

• Z (ZCT Integral): Tích hợp sẵn bo mạch và cổng nhận tín hiệu từ biến dòng thứ tự không (ZCT) bên ngoài để xử lý sự cố rò điện ở mức miliAmpe cực kỳ chính xác.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các tính năng công nghệ vượt trội của EOCR3BZ2-WRAUTZ

1. Số hóa hệ thống qua truyền thông Modbus RS-485

Đây là tính năng cốt lõi giúp thiết bị đáp ứng tiêu chuẩn của các nhà máy thông minh IoT 4.0. Toàn bộ các thông số vận hành như: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng điều khiển trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa một cách an toàn mà không cần xuống trực tiếp xưởng máy.

2. Sự kết hợp hoàn hảo giữa Nguồn an toàn 24V và Màn hình rời mặt tủ

Việc đưa nguồn điện áp cao (220VAC) ra ngoài mặt cánh tủ luôn tiềm ẩn rủi ro rò rỉ gây nguy hiểm trong các môi trường ẩm ướt hoặc hóa chất. EOCR3BZ2-WRAUTZ giải quyết triệt để bài toán này khi sử dụng nguồn nuôi điều khiển dải thấp 24V an toàn chống giật. Hệ thống màn hình LED kéo rời ra mặt tủ giúp người vận hành kiểm tra thông số, cài đặt và thao tác phím nhấn hoàn toàn an tâm mà không lo rủi ro về điện.

3. Bảo vệ dòng rò và Chạm đất (Earth Fault) đa tầng thông minh

Thiết bị cung cấp khả năng phát hiện sự cố dòng rò tối tân:

• Qua biến dòng ZCT: Phát hiện các dòng rò siêu nhỏ (từ 30mA), bảo vệ tính mạng con người khỏi tai nạn điện giật và ngăn ngừa sự cố chập cháy vỏ thiết bị.

• Qua thuật toán tính toán nội bộ: Bộ vi xử lý tự động tính toán tổng đại số véc-tơ dòng điện 3 pha $I_0 = I_A + I_B + I_C$. Nếu phát hiện có sự lệch dòng (chạm đất pha lớn), rơ le lập tức kích hoạt Trip ngắt hệ thống để bảo vệ đường dây động lực.

4. Thay thế toàn bộ hệ đồng hồ đo lường truyền thống

Màn hình số lắp ngoài cánh tủ liên tục quét hiển thị dòng điện chạy thực tế của các pha L1, L2, L3 và dòng rò. Sở hữu EOCR3BZ2-WRAUTZ, chủ đầu tư loại bỏ hoàn toàn chi phí mua sắm vật tư và nhân công đục lỗ lắp đặt cho: 3 đồng hồ Ampe kim, 1 chuyển mạch dòng, và bộ biến dòng đo lường độc lập, giúp tủ điện gọn gàng và thẩm mỹ hơn.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế phân khúc cao cấp

Mã hàng EOCR3BZ2-WRAUTZ là cấu hình bắt buộc trong các dự án công nghiệp tự động hóa chất lượng cao, tích hợp hệ thống SCADA/PLC sử dụng chuẩn nguồn 24VDC:

• Hệ thống tủ điều khiển động cơ (MCC) thông minh trong nhà máy hóa chất, lọc dầu, sản xuất giấy, dệt nhuộm, xi măng.

• Trạm bơm nước thải trung tâm, bơm chìm xử lý nước, hệ thống thủy lợi tích hợp điều khiển mạng từ xa.

• Hệ thống quản lý năng lượng cho động cơ máy nén khí tải nặng, quạt hút hầm lò, Chiller tòa nhà trung tâm (BMS).

Kết luận

Rơ le thông minh EOCR3BZ2-WRAUTZ Schneider không chỉ là thiết bị bảo vệ, mà còn là một trợ lý số hóa thông minh tích hợp toàn năng cho động cơ. Đầu tư mã hàng này giúp doanh nghiệp tối ưu hóa quy trình bảo trì dự đoán, ngăn ngừa rủi ro dừng máy ngoài ý muốn và đưa hệ thống quản lý năng lượng đạt chuẩn công nghệ tự động hóa tương lai.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
