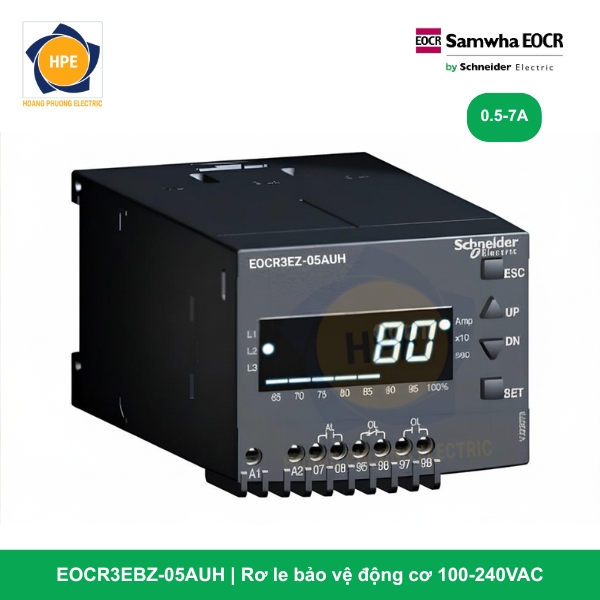

Rơ le điện tử EOCR3EBZ-05AUH Schneider

Rơ le EOCR3EBZ-05AUH thuộc phân khúc rơ le kỹ thuật số thông minh (MCU) phân khúc xử lý thuật toán cao cấp nhất của Schneider Electric. Thiết bị được thiết kế đặc biệt với bộ thư viện bảo vệ tích hợp Đặc tính thời gian phụ thuộc / Quá tải dải nhiệt (Inverse Time) – mô phỏng chính xác trạng thái phát nhiệt của cuộn dây động cơ giống như rơ le nhiệt cơ học truyền thống nhưng ở độ chính xác kỹ thuật số. Kết hợp cổng mạng nối Modbus RS-485, thiết bị mang lại giải pháp quản lý điện năng và bảo vệ tối ưu cho các động cơ cốt lõi dải công suất lớn trong nhà máy thông minh.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EBZ-05AUH

Mã hàng EOCR3EBZ-05AUH được định cấu hình bằng những ký tự công nghệ đỉnh cao:

• 3EBZ (3-Phase Overcurrent + Earth Fault + Inverse Time + Communication): Bảo vệ quá dòng 3 pha, tích hợp bảo vệ dòng rò/chạm đất (Earth Fault), tích hợp đặc tính ngắt dòng Quá tải nghịch đảo (Inverse Time) và cổng truyền thông nối mạng.

• Dải dòng “05”: Ngưỡng cài đặt dòng tải trực tiếp tinh chỉnh từ 0.5A đến 6.0A. Thiết bị chuyên dùng để kết nối bám với cụm bộ 3 biến dòng phụ (3CT) bên ngoài để bảo vệ cho các động cơ công suất lớn từ hàng chục đến hàng trăm Ampe.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type), luồn trực tiếp cáp thứ cấp của CT lực qua thân rơ le nhằm cách ly hoàn toàn mạch lực và mạch xử lý.

• Ký hiệu “U”: Sử dụng dải nguồn nuôi điều khiển dải rộng cao cấp (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp thiết bị miễn nhiễm trước hiện tượng sụt áp lưới.

• Ký hiệu “H”: Tích hợp màn hình số hiển thị LED 7 đoạn gá ngoài cửa tủ điện (Flush Mount) cùng hệ thống tiếp điểm ngõ ra thông minh chế độ Fail-safe.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Xem thêm:Catalogue Relay EOCR3EBZ-05AHU Schneider

Các ưu điểm công nghệ vượt trội của EOCR3EBZ-05AUH

1. Thuật toán Quá tải nghịch đảo (Inverse Time) bảo vệ tải nặng chuyên sâu

Khác với dòng rơ le định hạn thời gian (luôn ngắt sau một khoảng cố định khi quá dòng), đặc tính Inverse Time của EOCR3EBZ-05AUH hoạt động theo nguyên lý: Dòng quá tải càng lớn, thời gian kích hoạt ngắt (Trip) càng nhanh. Thuật toán này mô phỏng hoàn hảo sự tích tụ nhiệt trong lòng động cơ, giúp bảo vệ động cơ không bị cháy khi khởi động tải nặng kéo dài, đồng thời tránh việc rơ le bị ngắt nhầm (Trip ảo) trong các giai đoạn dòng đỉnh nhấp nhô cho phép.

2. Số hóa toàn diện qua truyền thông Modbus RS-485

EOCR3EBZ-05AUH đóng vai trò là một điểm nút truyền thông IoT đắc lực. Toàn bộ thông số vận hành thực tế bao gồm dòng điện 3 pha, dòng rò (mA), trạng thái phần trăm phát nhiệt của động cơ, nhật ký lỗi… đều được truyền dẫn liên tục về trung tâm qua giao thức Modbus RTU. Nhờ đó, kỹ sư hệ thống có thể lập biểu đồ giám sát phụ tải và thực hiện lệnh Reset lỗi từ xa một cách dễ dàng qua hệ thống SCADA/PLC.

3. Tích hợp chống dòng rò và Chạm đất (Earth Fault) đa tầng

Sự cố rò điện vỏ động cơ luôn tiềm ẩn nguy cơ phóng điện cháy nổ cực kỳ nguy hiểm. Khi kết hợp cùng vòng biến dòng ZCT, EOCR3EBZ-05AUH liên tục quét và phân tích dòng thứ tự không để ngắt mạch kịp thời ở mức miliAmpe. Bên cạnh đó, thiết bị còn tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để phát hiện nhanh các sự cố chạm đất pha lớn trên đường dây mạch động lực.

4. Thay thế toàn bộ hệ đồng hồ đo lường mặt tủ

Màn hình số gá rời ngoài cánh tủ liên tục quét hiển thị dòng điện chạy thực tế của các pha L1, L2, L3 và dòng rò giúp kỹ sư theo dõi trực quan hệ thống mà không cần dùng ampe kìm. Thiết bị giúp loại bỏ hoàn toàn chi phí vật tư và nhân công đục lỗ cho: 3 đồng hồ kim Ampe, 1 chuyển mạch dòng và bộ biến dòng đo lường độc lập.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế phân khúc tải nặng

Mã hàng EOCR3EBZ-05AUH là giải pháp bảo vệ tối tân cho các động cơ 3 pha công suất lớn, vận hành chế độ tải nặng (Heavy Duty) và đòi hỏi kết nối mạng giám sát:

• Hệ thống máy nghiền đá, nghiền xi măng, máy đùn hạt nhựa, máy khuấy trộn ly tâm công suất lớn.

• Hệ thống băng tải tải nặng dài trong khai thác khoáng sản, bốc dỡ cảng biển.

• Hệ thống máy bơm nước trục đứng áp lực cao, trạm bơm Chiller điều hòa trung tâm tòa nhà (BMS).

Kết luận

Rơ le thông minh EOCR3EBZ-05AUH Schneider là sự kết hợp hoàn hảo giữa công nghệ số hóa hiện đại và nguyên lý bảo vệ nhiệt kinh điển. Việc trang bị dòng sản phẩm 3EBZ giúp hệ thống máy móc tải nặng của doanh nghiệp được bảo vệ một cách toàn diện, tin cậy nhất, ngăn ngừa tuyệt đối nguy cơ cháy nổ và tối ưu hóa hiệu suất vận hành sản xuất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
