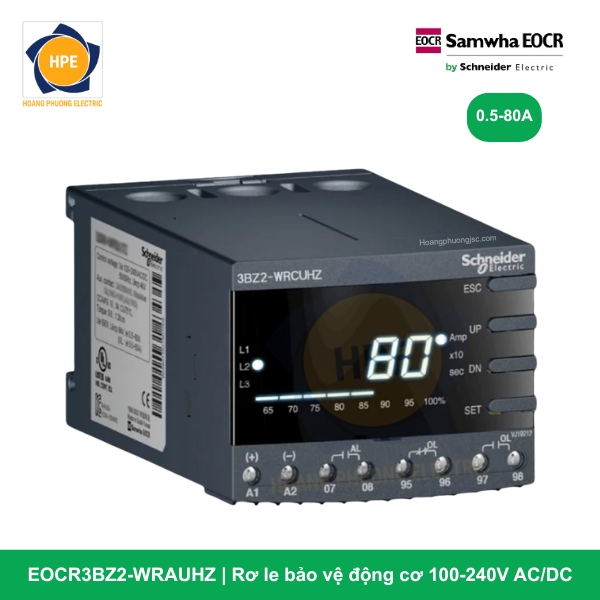

Rơ le điện tử EOCR3BZ2-WRAUHZ Schneider

Rơ le EOCR3BZ2-WRAUHZ đại diện cho thế hệ rơ le bảo vệ động cơ kỹ thuật số hiện đại nhất của Schneider Electric. Được trang bị bộ vi xử lý MCU hiệu suất cao, dòng EOCR-3BZ2 không chỉ thực hiện nhiệm vụ bảo vệ cơ bản mà còn đóng vai trò như một thiết bị đo lường thông minh (Smart Metering) và truyền thông (Communication). Nhờ giao thức mạng Modbus RS-485, thiết bị cho phép kết nối trực tiếp động cơ với hệ thống SCADA, DCS hoặc PLC để giám sát và điều khiển từ xa, đáp ứng hoàn hảo tiêu chuẩn của các nhà máy thông minh IoT 4.0.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3BZ2-WRAUHZ

Mã hàng EOCR3BZ2-WRAUHZ sở hữu cấu trúc thông số kỹ thuật toàn diện:

• 3BZ2 (3-Phase Overcurrent + Earth Fault + Communication): Dòng rơ le kỹ thuật số bảo vệ quá dòng 3 pha, tích hợp bảo vệ dòng rò/chạm đất (Earth Fault) siêu nhạy và tích hợp sẵn cổng truyền thông nối mạng.

• WR (Wide Range): Cấu hình dải dòng tải động cơ mở rộng linh hoạt. (Thường đi kèm dải đo trực tiếp nhỏ cơ bản 0.5A – 6A và mở rộng không giới hạn lên hàng trăm Ampe thông qua việc kết nối nối tiếp với bộ biến dòng phụ 3CT bên ngoài).

• AU (All-in-One / Advanced Unit): Tích hợp màn hình hiển thị LED 7 đoạn kỹ thuật số cao cấp kéo dài ra mặt cánh tủ (Flush Mount) để vận hành cấu hình phím nhấn tiện lợi.

• H (High-performance / Fail-safe): Cấu hình hệ thống tiếp điểm ngõ ra trạng thái an toàn cao, tác động cắt bảo vệ siêu tốc.

• Z (ZCT Integral): Thiết bị được tích hợp sẵn mạch lọc và cổng nhận tín hiệu từ biến dòng thứ tự không (ZCT) bên ngoài để tối ưu hóa khả năng bảo vệ dòng rò mức miliAmpe chống điện giật và cháy nổ.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các tính năng công nghệ đỉnh cao của EOCR3BZ2-WRAUHZ

1. Kết nối truyền thông Modbus RS-485 thông minh

Đây là tính năng đáng giá nhất của mã 3BZ2. Thiết bị cho phép truyền toàn bộ dữ liệu đo lường dòng điện 3 pha, trạng thái chạy/dừng, dòng rò hiện tại và lịch sử báo lỗi về phòng điều khiển trung tâm thông qua mạng Modbus RTU. Kỹ sư có thể giám sát từ xa qua màn hình HMI, máy tính SCADA và thực hiện lệnh Reset lỗi từ xa mà không cần trực tiếp xuống xưởng máy.

2. Bảo vệ dòng rò/Chạm đất (Earth Fault) đa tầng

EOCR3BZ2-WRAUHZ cung cấp khả năng bảo vệ dòng rò cực kỳ tinh vi:

• Qua biến dòng ZCT: Phát hiện các dòng rò siêu nhỏ từ 30mA đến vài Ampe, bảo vệ an toàn tuyệt đối cho người vận hành khỏi tai nạn điện giật.

• Qua thuật toán tính toán nội bộ: Rơ le tự động tính toán tổng véc-tơ dòng điện 3 pha $I_0 = I_A + I_B + I_C$. Nếu $I_0 neq 0$, rơ le lập tức phát hiện có sự cố chạm đất để ngắt aptomat (thông qua cuộn Shunt Trip), ngăn chặn cháy nổ mạch động lực lớn.

3. Đo lường thay thế toàn bộ hệ thống đồng hồ tủ điện

Màn hình số lắp ngoài cánh tủ liên tục quét và hiển thị chính xác dòng điện thực tế của các pha L1, L2, L3 và dòng rò. Sở hữu EOCR3BZ2-WRAUHZ, chủ đầu tư loại bỏ hoàn toàn chi phí mua sắm và đục lỗ lắp đặt cho: 3 đồng hồ Ampe kim, 1 chuyển mạch dòng, và bộ biến dòng đo lường độc lập.

4. Nhật ký chẩn đoán lỗi chuyên sâu

Khi rơ le kích hoạt Trip ngắt hệ thống, thiết bị không chỉ lưu lại nguyên nhân lỗi (Quá tải, Mất pha, Chạm đất…) mà còn lưu giữ toàn bộ thông số dòng điện chạy trên các pha tại đúng thiên niên kỷ xảy ra sự cố (lưu lịch sử 3 lỗi gần nhất). Tính năng này giúp kỹ sư hệ thống phân tích chính xác nguyên nhân gốc rễ để đưa ra phương án xử lý dứt điểm.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế phân khúc cao cấp

Mã hàng EOCR3BZ2-WRAUHZ là lựa chọn tiêu chuẩn bắt buộc trong các nhà máy tự động hóa, yêu cầu khắt khe về việc số hóa dữ liệu hệ thống điện:

• Hệ thống tủ điều khiển động cơ (MCC) thông minh trong nhà máy xi măng, lọc dầu, hóa chất, nhà máy giấy.

• Trạm bơm nước thải trung tâm, hệ thống xử lý nước sạch đô thị tích hợp điều khiển mạng SCADA/PLC.

• Hệ thống quản lý điện năng cho động cơ máy nén khí, quạt hút hầm lò, Chiller tòa nhà trung tâm (BMS).

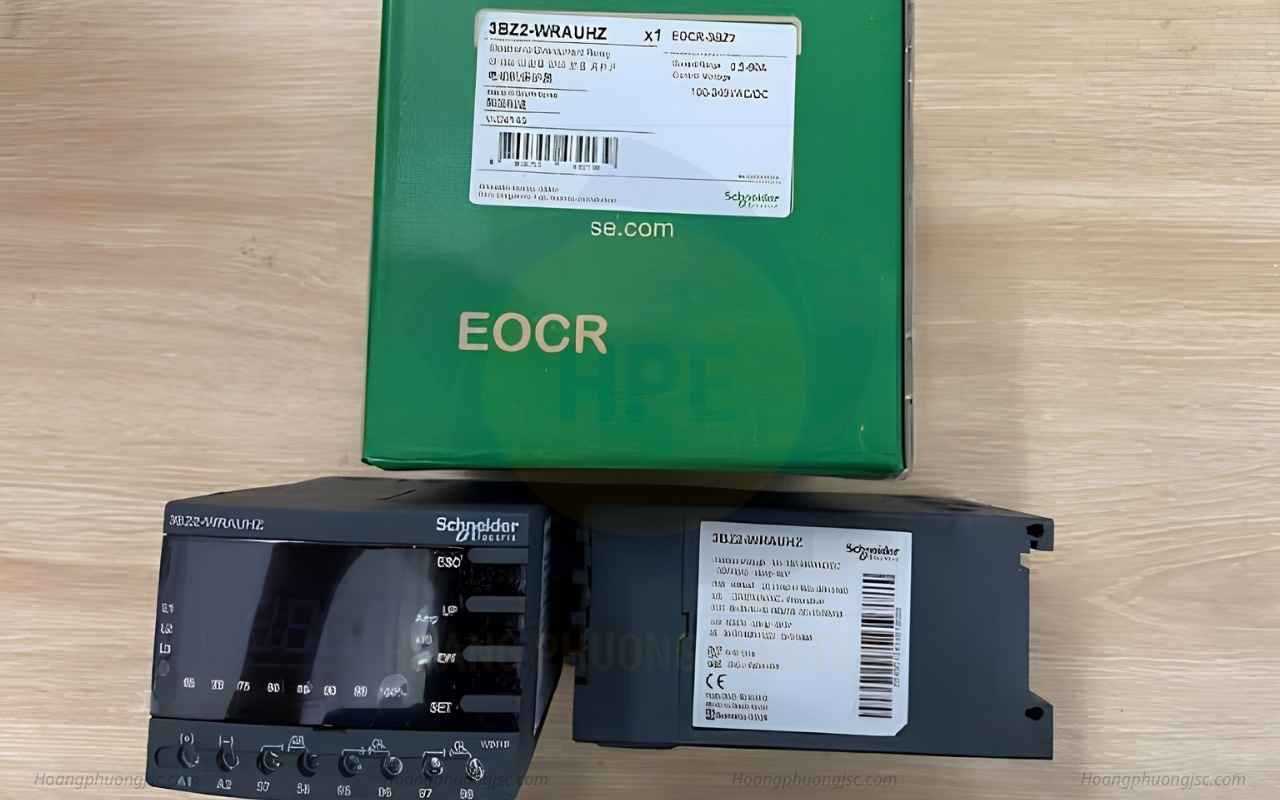

Hình ảnh thực tế rơ le 3BZ2-WRAUHZ

Kết luận

Rơ le thông minh EOCR3BZ2-WRAUHZ Schneider vượt ra ngoài giới hạn của một thiết bị rơ le bảo vệ thông thường, trở thành một trợ lý số hóa quản lý động cơ toàn năng. Việc đầu tư mã hàng này giúp doanh nghiệp tối ưu hóa quy trình bảo trì, ngăn ngừa sự cố dừng máy ngoài ý muốn và đưa hệ thống quản lý năng lượng đạt chuẩn công nghệ thông minh.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
