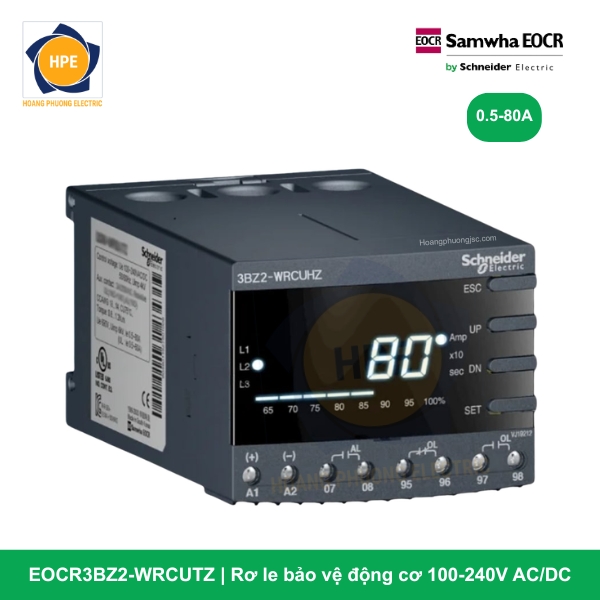

Rơ le điện tử EOCR3BZ2-WRCUTZ Schneider

Rơ le EOCR3BZ2-WRCUTZ đại diện cho đỉnh cao công nghệ quản lý, đo lường và số hóa động cơ của tập đoàn Schneider Electric. Bằng việc hội tụ tất cả các giải pháp phần cứng tối tân nhất bao gồm: chân kẹp bắt vít Terminal mạch lực chịu rung lắc (đuôi C), giao diện màn hình Universal đồ họa cao cấp rời mặt tủ (đuôi U) và nguồn cấp nuôi điều khiển dải thấp an toàn 24V (đuôi T), thiết bị là mảnh ghép hoàn hảo để kết nối trực tiếp các động cơ 3 pha cốt lõi vào hệ thống SCADA, DCS hoặc PLC thông qua giao thức Modbus RTU / RS-485 của kỷ nguyên IoT 4.0.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3BZ2-WRCUTZ

Mã hàng EOCR3BZ2-WRCUTZ sở hữu cấu trúc thông số kỹ thuật đỉnh cấp:

• 3BZ2 (3-Phase Overcurrent + Earth Fault + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault) và cổng kết nối truyền thông công nghiệp mạng nối.

• WR (Wide Range): Cấu hình dải dòng tải động cơ mở rộng linh hoạt. Thiết bị sở hữu dải đo trực tiếp cơ bản từ 0.5A đến 6A, dễ dàng mở rộng lên đến hàng trăm Ampe thông qua việc kết hợp bám nối với bộ biến dòng phụ (3CT) bên ngoài.

• C (Connector/Terminal Type): Phương thức liên kết mạch lực động lực bằng cầu đấu kẹp kẹp vít lực vững chắc, chịu áp lớn, tối ưu hóa không gian tủ điện chật hẹp.

• U (Universal Display): Giao diện màn hình hiển thị cao cấp. Cung cấp khả năng hiển thị đồng thời nhiều thông số, đồ họa sắc nét trực quan ngoài mặt cánh tủ (Flush Mount) cùng các phím chức năng cấu hình chuyên sâu.

• T (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn an toàn chống cháy nổ.

• Z (ZCT Integral): Tích hợp sẵn bo mạch bộ lọc và cổng kết nối trực tiếp với biến dòng thứ tự không (ZCT) bên ngoài để xử lý sự cố rò điện ở mức miliAmpe cực kỳ chính xác.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các tính năng công nghệ đỉnh cao của EOCR3BZ2-WRCUTZ

1. Số hóa hệ thống qua truyền thông Modbus RS-485

Đây là tính năng cốt lõi giúp thiết bị đáp ứng tiêu chuẩn của các nhà máy thông minh IoT 4.0. Toàn bộ các thông số vận hành như: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng điều khiển trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa một cách an toàn mà không cần xuống trực tiếp xưởng máy.

2. Sự kết hợp hoàn hảo giữa Nguồn an toàn 24V và Màn hình Universal cao cấp

Việc đưa nguồn điện áp cao (220VAC) ra ngoài mặt cánh tủ luôn tiềm ẩn rủi ro rò rỉ gây nguy hiểm trong các môi trường ẩm ướt hoặc hóa chất. EOCR3BZ2-WRCUTZ giải quyết triệt để bài toán này khi sử dụng nguồn nuôi điều khiển dải thấp 24V an toàn chống giật. Hệ thống màn hình giao diện Universal kéo rời ra mặt tủ giúp người vận hành kiểm tra thông số đồ họa chi tiết, cài đặt cấu hình thông minh và thao tác phím nhấn hoàn toàn an tâm mà không lo rủi ro về điện.

3. Đấu nối Terminal kẹp vít chịu lực chuyên nghiệp (Đuôi C)

Với những sợi cáp mạch lực động lực, việc bẻ góc luồn qua các lỗ xuyên tâm nhỏ hẹp của rơ le thông thường rất tốn thời gian khi thi công tủ điện. EOCR3BZ2-WRCUTZ thay thế bằng các cầu đấu kẹp vít lực đúc khối. Dây cáp được ép cốt và bắt chặt bằng vít lực vững chắc, mang lại tiếp xúc điện hoàn hảo, triệt tiêu nguy cơ move sinh nhiệt, chịu lực rung lắc tốt và dễ dàng tháo lắp bảo trì thiết bị một cách nhanh chóng.

4. Bảo vệ dòng rò và Chạm đất (Earth Fault) đa tầng thông minh

Thiết bị cung cấp khả năng phát hiện sự cố dòng rò tối tân:

• Qua biến dòng ZCT: Phát hiện các dòng rò siêu nhỏ (từ 30mA), bảo vệ tính mạng con người khỏi tai nạn điện giật và ngăn ngừa sự cố chập cháy vỏ thiết bị.

• Qua thuật toán tính toán nội bộ: Bộ vi xử lý tự động tính toán tổng đại số véc-tơ dòng điện 3 pha $I_0 = I_A + I_B + I_C$. Nếu phát hiện có sự lệch dòng (chạm đất pha lớn), rơ le lập tức kích hoạt Trip ngắt hệ thống để bảo vệ đường dây động lực.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế phân khúc thông minh cao cấp

Mã hàng EOCR3BZ2-WRCUTZ là cấu hình tiêu chuẩn cao cấp bắt buộc trong các dự án công nghiệp tự động hóa chất lượng cao, tích hợp hệ thống SCADA/PLC sử dụng chuẩn nguồn 24VDC:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) thông minh trong nhà máy sản xuất hóa chất, lọc dầu, sản xuất giấy, dệt nhuộm, xi măng.

• Trạm bơm nước thải trung tâm, bơm chìm xử lý nước, hệ thống thủy lợi tích hợp điều khiển mạng từ xa qua SCADA.

• Hệ thống quản lý năng lượng cho động cơ máy nén khí tải nặng, quạt hút hầm lò, Chiller tòa nhà trung tâm (BMS).

Kết luận

Rơ le thông minh EOCR3BZ2-WRCUTZ Schneider là giải pháp đỉnh cao và đồng bộ nhất trong việc quản lý, số hóa và bảo vệ hệ thống mạch động lực động cơ 3 pha. Sự kết hợp hoàn hảo giữa công nghệ truyền thông Modbus tiên tiến, giao diện màn hình Universal sắc nét, khả năng chống dòng rò đa tầng cùng thiết kế chân bắt vít lực Terminal chuyên nghiệp nguồn 24V giúp hệ thống điện của bạn luôn vận hành an toàn, tin cậy và tối ưu tối đa chi phí bảo trì sản xuất.
