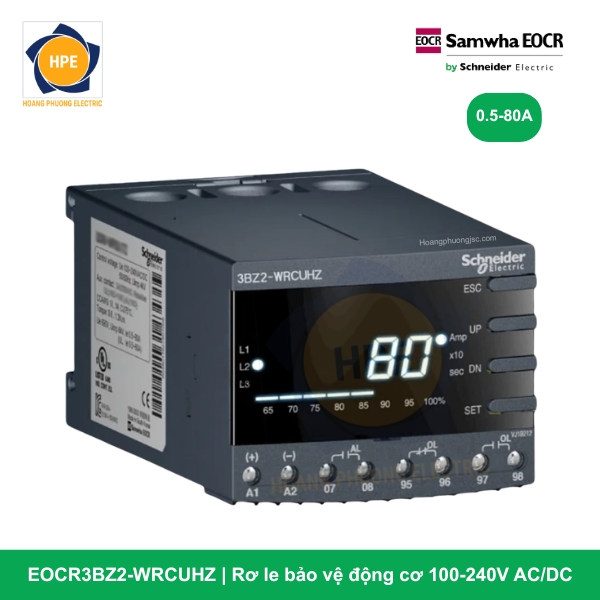

Rơ le điện tử EOCR3BZ2-WRCUHZ Schneider

Rơ le EOCR3BZ2-WRCUHZ đại diện cho thế hệ rơ le bảo vệ động cơ bằng kỹ thuật số (MCU) tích hợp IoT hiện đại nhất của Schneider Electric. Thiết bị sở hữu thiết kế chân động lực dạng đầu Terminal kẹp bắt vít (đuôi C) giúp giải quyết triệt để bài toán thi công cáp trong các không gian tủ điện chật hẹp. Đồng thời, việc tích hợp giao thức truyền thông công nghiệp mạng nối Modbus RTU / RS-485 và tính năng bảo vệ chống dòng rò/chạm đất (Earth Fault) siêu nhạy biến thiết bị thành một trợ lý số hóa thông minh, sẵn sàng kết nối trực tiếp động cơ vào hệ thống SCADA, DCS hoặc PLC của nhà máy.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3BZ2-WRCUHZ

Mã hàng EOCR3BZ2-WRCUHZ được cấu trúc đồng bộ theo tiêu chuẩn kỹ thuật số cao cấp:

• 3BZ2 (3-Phase Overcurrent + Earth Fault + Communication): Bảo vệ quá dòng 3 pha mạch điện tử, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault) và cổng kết nối truyền thông công nghiệp.

• WR (Wide Range): Cấu hình dải dòng tải động cơ mở rộng linh hoạt. Thiết bị sở hữu dải đo trực tiếp cơ bản từ 0.5A đến 6A, dễ dàng mở rộng lên đến hàng trăm Ampe thông qua việc kết hợp bám nối với bộ biến dòng phụ (3CT) bên ngoài.

• C (Connector/Terminal Type): Thay vì lỗ xuyên tâm luồn dây, thân rơ le được trang bị hệ thống chân bắt vít lực đúc khối. Dây mạch lực liên kết trực tiếp bằng đầu cốt ép cơ khí, mang lại độ tin cậy kết nối cực cao.

• AU (Advanced Display / Universal Flush Mount): Tích hợp hệ thống màn hình hiển thị LED 7 đoạn kỹ thuật số cao cấp kéo rời lắp ngoài cánh tủ (Flush Mount) để vận hành và cài đặt thông số qua phím nhấn tiện lợi.

• H (High-performance / Fail-safe): Thiết lập cấu hình hệ điểm tiếp điểm ngõ ra trạng thái an toàn cao, tác động cắt bảo vệ siêu tốc khi có sự cố.

• Z (ZCT Integral): Tích hợp sẵn bo mạch bộ lọc và cổng kết nối trực tiếp với biến dòng thứ tự không (ZCT) bên ngoài để xử lý sự cố rò điện ở mức miliAmpe chống giật và chống cháy nổ vỏ máy.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các tính năng công nghệ vượt trội của cấu hình EOCR3BZ2-WRCUHZ

1. Số hóa hệ thống qua truyền thông Modbus RS-485

Đây là tính năng cốt lõi giúp thiết bị đáp ứng tiêu chuẩn của các nhà máy thông minh IoT 4.0. Toàn bộ các thông số vận hành như: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng điều khiển trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa một cách an toàn mà không cần xuống trực tiếp xưởng máy.

2. Đấu nối Terminal kẹp vít chịu lực chuyên nghiệp (Đuôi C)

Với những sợi cáp mạch lực động lực, việc bẻ góc luồn qua các lỗ xuyên tâm nhỏ hẹp của rơ le thông thường rất tốn thời gian khi thi công tủ điện. EOCR3BZ2-WRCUHZ thay thế bằng các cầu đấu kẹp vít lực đúc khối. Dây cáp được ép cốt và bắt chặt bằng vít lực vững chắc, mang lại tiếp xúc điện hoàn hảo, triệt tiêu nguy cơ move sinh nhiệt, chịu lực rung lắc tốt và dễ dàng tháo lắp bảo trì thiết bị một cách nhanh chóng.

3. Bảo vệ dòng rò và Chạm đất (Earth Fault) đa tầng thông minh

Thiết bị cung cấp khả năng phát hiện sự cố dòng rò tối tân:

• Qua biến dòng ZCT: Phát hiện các dòng rò siêu nhỏ (từ 30mA), bảo vệ tính mạng con người khỏi tai nạn điện giật và ngăn ngừa sự cố chập cháy vỏ thiết bị.

• Qua thuật toán tính toán nội bộ: Bộ vi xử lý tự động tính toán tổng đại số véc-tơ dòng điện 3 pha $I_0 = I_A + I_B + I_C$. Nếu phát hiện có sự lệch dòng (chạm đất pha lớn), rơ le lập tức kích hoạt Trip ngắt hệ thống để bảo vệ đường dây động lực.

4. Thay thế toàn bộ hệ đồng hồ đo lường truyền thống

Màn hình số lắp ngoài cánh tủ liên tục quét hiển thị dòng điện chạy thực tế của các pha L1, L2, L3 và dòng rò. Sở hữu EOCR3BZ2-WRCUHZ, chủ đầu tư loại bỏ hoàn toàn chi phí mua sắm vật tư và nhân công đục lỗ lắp đặt cho: 3 đồng hồ Ampe kim, 1 chuyển mạch dòng, và bộ biến dòng đo lường độc lập, giúp tủ điện gọn gàng và thẩm mỹ hơn.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế phân khúc thông minh

Mã hàng EOCR3BZ2-WRCUHZ là cấu hình bắt buộc trong các dự án công nghiệp tự động hóa chất lượng cao, tích hợp hệ thống SCADA/PLC đòi hỏi kết nối mạng đồng bộ:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) thông minh trong nhà máy sản xuất giấy, hóa chất, lọc dầu, dệt nhuộm, xi măng.

• Trạm bơm nước thải trung tâm, bơm chìm xử lý nước, hệ thống thủy lợi tích hợp điều khiển mạng từ xa qua SCADA.

• Hệ thống quản lý năng lượng cho động cơ máy nén khí tải nặng, quạt hút hầm lò, Chiller tòa nhà trung tâm (BMS).

Kết luận

Rơ le thông minh EOCR3BZ2-WRCUHZ Schneider là giải pháp đỉnh cao trong việc quản lý, số hóa và bảo vệ hệ thống mạch động lực động cơ 3 pha. Sự kết hợp hoàn hảo giữa công nghệ truyền thông Modbus tiên tiến, khả năng chống dòng rò đa tầng cùng thiết kế chân bắt vít lực Terminal chuyên nghiệp giúp hệ thống điện của bạn luôn vận hành an toàn, tin cậy và tối ưu tối đa chi phí bảo trì sản xuất.
