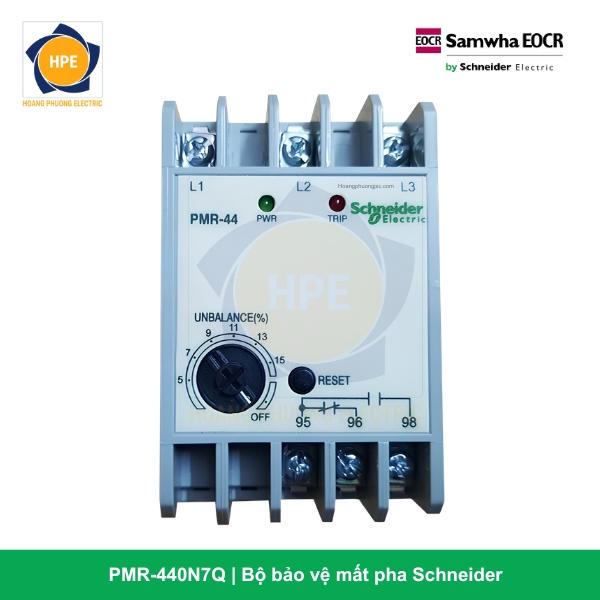

Rơ le Bảo Vệ Pha PMR-440N7Q Schneider

Rơ le PMR-440N7Q là dòng thiết bị bảo vệ điện áp và pha dạng analog phân khúc chất lượng cao của thương hiệu Samwha (nay thuộc tập đoàn Schneider Electric). Ký tự “N7” chứng nhận dải áp tiêu chuẩn công nghiệp nặng 380V – 440V tại thị trường châu Á, kết hợp với ký tự “Q” mang lại cơ chế bảo vệ kép nhờ tiếp điểm ngõ ra vận hành theo nguyên lý Fail-safe (An toàn chủ động). Nhằm tối ưu hóa dây chuyền sản xuất và đồng bộ hóa tiêu chuẩn số hóa toàn cầu, mã hàng này hiện đã được hãng quy hoạch lộ trình nâng cấp sang mã mới EVR-1P44. Tuy nhiên, PMR-440N7Q vẫn là mã linh kiện không thể thay thế trong các tủ điện đòi hỏi tiêu chuẩn an toàn nghiêm ngặt.

Điểm đặc biệt của mã tích hợp đuôi Q nằm ở chỗ: Khi hệ thống điện ở trạng thái bình thường (Normal) và rơ le được cấp nguồn, tiếp điểm ngõ ra sẽ lập tức đóng lại để duy trì mạch điều khiển. Ngay khi xuất hiện sự cố lưới (Mất pha, đảo pha, lệch pha nặng) HOẶC bản thân rơ le bị mất nguồn nuôi điều khiển, tiếp điểm sẽ lập tức mở ra ngay lập tức để ngắt Contactor chính. Cơ chế này đảm bảo phụ tải hạ nguồn không bao giờ bị rơi vào trạng thái mất kiểm soát khi hệ thống nhị thứ gặp sự cố nội bộ.

Thông số kỹ thuật chi tiết theo Catalogue Schneider PMR Series

Các ưu điểm công nghệ vượt trội của cấu hình PMR-440N7Q (EVR-1P44)

1. Cơ chế an toàn chủ động Fail-safe (Ký tự Q) cực kỳ tin cậy

Khác với các dòng rơ le thông thường chỉ đóng tiếp điểm khi báo lỗi, PMR-440N7Q luôn giữ tiếp điểm đóng khi hệ thống an toàn. Nếu xảy ra tình trạng đứt dây nguồn cấp cho chính rơ le, rơ le sẽ lập tức ngắt mạch điều khiển, bảo vệ động cơ khỏi nguy cơ chạy “mù” khi không còn thiết bị giám sát.

2. Thiết kế “Slim Type” cơ khí nhỏ gọn, tiết kiệm diện tích

Thiết bị sở hữu độ dày cơ khí cực mỏng dạng thanh dẹt, tối ưu hóa không gian gá lắp bên trong khoang tủ điện. Thiết bị giúp các đơn vị làm tủ (Panel Builder) dễ dàng bố trí linh kiện nhị thứ vào những góc hẹp mà không làm ảnh hưởng đến khoảng cách an toàn của các thiết bị đóng cắt mạch lực chính như MCCB hay Contactor.

3. Bộ 3 chức năng bảo vệ pha cốt lõi thượng nguồn

• Bảo vệ Đảo pha (Phase Reversal): Ngắt mạch điều khiển trong 0.1 giây nếu thứ tự pha bị ngược, ngăn chặn triệt để tình trạng máy nén khí, bơm, băng tải quay ngược gây tai nạn cơ khí phá hủy máy.

• Bảo vệ Mất pha áp (Phase Loss): Ra lệnh ngắt hệ thống sau 1 giây nếu phát hiện đứt 1 trong 3 pha, bảo vệ cuộn dây motor không bị ghì nẹt sinh nhiệt cháy.

• Bảo vệ Lệch pha điện áp (Voltage Unbalance): Đảm bảo tính đối xứng của nguồn điện đầu vào, bảo vệ các thiết bị bán dẫn nhạy cảm.

4. Đồng bộ hóa nâng cấp lên mã mới EVR-1P44 dễ dàng

Mã hàng thay thế công nghệ mới EVR-1P44 được thiết kế bám sát theo sơ đồ chân đấu nối truyền thống của dòng PMR cũ. Khi tiến hành công tác bảo trì hay cải tiến hệ thống (Retrofit), kỹ thuật viên có thể tháo rơ le cũ ra và cắm thiết bị mới vào thay thế ngay lập tức mà không cần chỉnh sửa hay đấu nối lại bản vẽ dây nhị thứ.

Ứng dụng thực tế

Mã hàng PMR-440N7Q (EVR-1P44) là linh kiện bảo vệ pha tiêu chuẩn bắt buộc phải có cho các hạ tầng đòi hỏi tính an toàn cao:

• Hệ thống tủ điện điều khiển máy bơm cứu hỏa PCCC, trạm bơm nước sạch, bơm chìm nước thải công nghiệp.

• Tủ điều khiển hệ thống thang máy công nghiệp, băng tải truyền động, hệ thống vận thăng, nơi sự cố mất nguồn điều khiển hoặc ngược pha có thể gây nguy hiểm trực tiếp đến an toàn tính mạng.

• Tủ bảo vệ đầu vào cho các loại máy công cụ CNC đắt tiền, hệ thống máy nén khí trục vít công suất lớn trong nhà máy.

Kết luận

Rơ le bảo vệ pha tích hợp tính năng Fail-safe PMR-440N7Q Schneider chính là giải pháp bảo vệ nguồn điện 3 pha 380V đỉnh cao trong phân khúc thiết bị analog tinh gọn. Sự kết hợp giữa khả năng phản ứng ngắt mạch cực nhanh, cơ chế tiếp điểm an toàn Q cùng lộ trình nâng cấp lên dòng EVR-1P44 rõ ràng giúp mã hàng này duy trì vị thế vững chắc, đảm bảo cho hệ thống máy móc đắt tiền của nhà máy luôn vận hành trong trạng thái an toàn tuyệt đối.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
