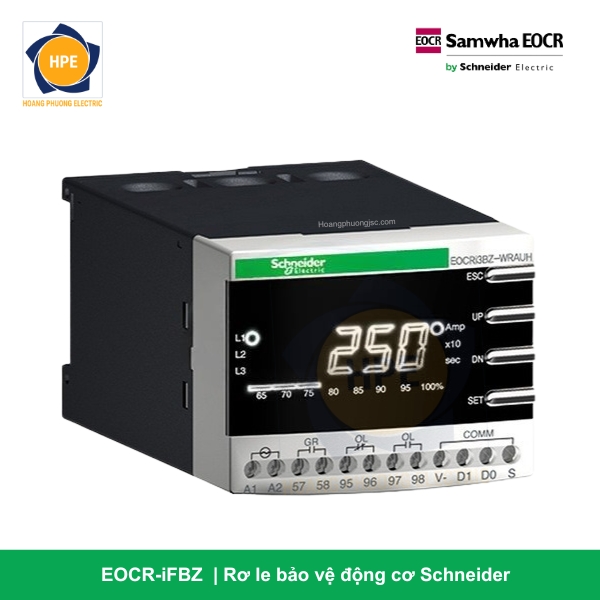

Rơ le Bảo Vệ Động Cơ EOCR-iFBZ Schneider

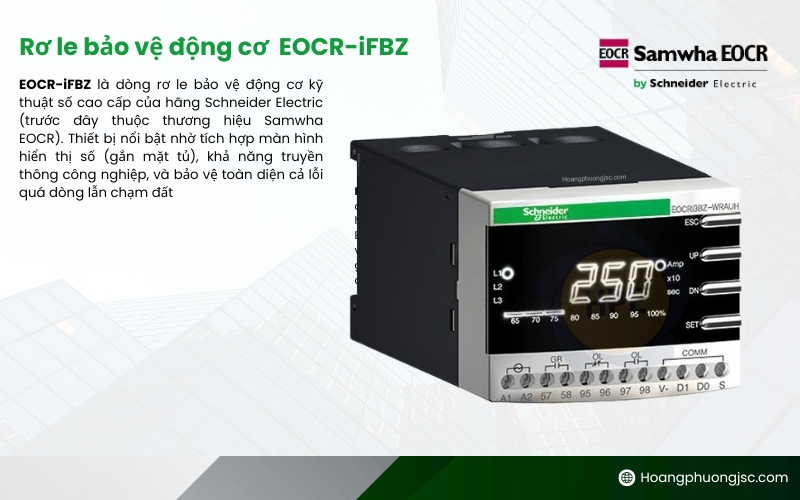

Giới thiệu về rơ le bảo vệ động cơ EOCR-iFBZ Schneider

Rơ le EOCR-iFBZ là giải pháp quản lý phụ tải, bảo vệ dòng lực và đánh chặn sự cố chạm đất tiếp địa thuộc phân khúc tối cao của thương hiệu Schneider Electric. Tiền tố “i” (Intelligent / IoT ready) định hình đây là một thiết bị thông minh thế hệ mới, sẵn sàng kết nối vào các hệ thống mạng công nghiệp và hạ tầng số hóa (Smart Factory).

Thiết bị sở hữu cấu trúc phần cứng màn hình hiển thị tách rời linh hoạt và chuyên nghiệp:

• Phần thân rơ le: Chứa bộ vi xử lý MCU trung tâm, 3 lỗ biến dòng lực và cổng nhận tín hiệu dòng rò. Bộ phận này được gá lắp ẩn an toàn bám trên thanh Din-rail 35mm phía trong lòng tủ điện lực kín.

• Mô-đun hiển thị (Display): Tích hợp màn hình LED số sắc nét và cụm phím cấu hình thông số. Bộ phận này được đưa hẳn ra ngoài để dán bám chắc chắn trên mặt cánh cửa tủ thông qua sợi cáp kết nối RJ45 cách điện chuyên dụng.

Về mặt công năng, EOCR-iFBZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), liên tục quét dòng tải và hiển thị tuần hoàn thông số dòng điện 3 pha hoặc trị số dòng rò mA ra bên ngoài mặt tủ.

Thiết bị đóng vai trò là “lá chắn” bảo vệ lưỡng tính toàn diện: vừa bảo vệ động cơ khỏi các lỗi quá dòng, mất pha, kẹt rotor cơ khí; vừa kết hợp cùng biến dòng rò ZCT phụ ngoài để ngắt mạch siêu tốc khi phát sinh sự cố rò rỉ điện ra vỏ máy, chặn đứng nguy cơ tai nạn giật điện cho công nhân và phòng chống cháy nổ nhà xưởng.

Song song với đó, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp đẩy toàn bộ dữ liệu vận hành thời gian thực về phòng giám sát SCADA hoặc PLC trung tâm.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-iFBZ

Để hiểu rõ cấu hình công nghệ cao cấp bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• i (Intelligent / IoT ready): Thế hệ rơ le điện tử thông minh, tích hợp sẵn bo mạch xử lý truyền thông mạng để kết nối số hóa.

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• F (Flush Mounting / Detachable Display): Cấu hình cao cấp trang bị màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám cố định ngoài cánh tủ điện giúp thao tác an toàn.

• B (Built-in CTs): Thiết kế tích hợp sẵn 3 biến dòng cảm biến dòng lực (CT) ngay trong lòng thân máy vô cùng gọn gàng.

• Z (ZCT Input): Tính năng đặc chủng nâng cao Bảo vệ chống dòng rò đất (Ground Fault / Earth Leakage) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iF Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-iFBZ màn hình rời

1. An toàn mặt tiền tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành nhà máy công nghiệp, việc mở cửa tủ điện lực khi hệ thống đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang vô cùng nguy hiểm cho thợ điện. Nhờ thiết kế màn hình rời hiển thị bám cửa tủ của EOCR-iFBZ, người vận hành có thể cài đặt thông số, theo dõi dòng tải 3 pha, dòng rò hay nhấn nút Reset lỗi trực tiếp từ phía ngoài cánh tủ điện mà không cần mở cửa tủ, bảo vệ an toàn tính mạng tối đa.

2. Số hóa hệ thống và quản lý tập trung từ xa qua Modbus RTU

Nhờ cổng truyền thông RS485 tích hợp sẵn, EOCR-iFBZ trở thành một mắt xích thông minh trong mạng lưới tự động hóa. Toàn bộ dữ liệu dòng điện tải thực 3 pha, biên độ dòng rò mA và trạng thái vận hành được truyền tải liên tục về phòng trung tâm. Từ phòng điều khiển SCADA, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa nguy cơ chập cháy bất ngờ.

3. Tinh gọn 80% hạ tầng thiết bị và dây nối mặt tủ

EOCR-iFBZ gộp chung toàn bộ tính năng của 4 thiết bị độc lập cũ: Hệ thống 3 đồng hồ Ampe đo dòng lực, Bộ chuyển mạch dòng điện (Selector Switch), Rơ le nhiệt bảo vệ quá tải và Rơ le chống dòng rò chuyên dụng (ELR). Giải pháp tích hợp số hóa này giúp các đơn vị làm tủ điện tiết kiệm không gian khoang tủ và cắt giảm tối đa chi phí vật tư dây nối chằng chịt bám tải.

4. Thuật toán True RMS bẻ gãy hiện tượng báo lỗi giả do Biến tần

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-iFBZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, giúp lọc nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ cao cấp tích hợp dòng rò và truyền thông màn hình rời EOCR-iFBZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước thô đầu nguồn – truyền thông Modbus đẩy dữ liệu về trung tâm giám sát SCADA từ xa.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS / HVAC): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà cao tầng, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, hóa chất – nơi các động cơ vận hành liên tục trong môi trường khắc nghiệt, ẩm ướt, dễ rò rỉ điện và cần được quản lý tập trung từ phòng điều khiển PLC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông màn hình rời EOCR-iFBZ Schneider mang đến giải pháp quản lý motor toàn diện, an toàn và tối tân nhất hiện nay bám sát xu hướng công nghệ IoT công nghiệp. Sự đầu tư đồng bộ mã sản phẩm EOCR-iFBZ giúp doanh nghiệp bảo vệ trọn vẹn tuổi thọ cho hệ thống motor đắt tiền, tối ưu hóa chi phí vận hành và nâng tầm công nghệ cho hệ thống tủ điện hạ thế.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
