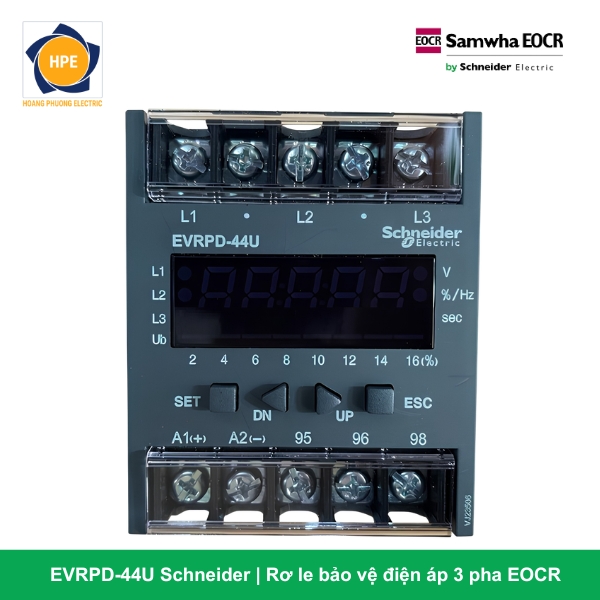

Rơ le EVRPD-44U là thiết bị bảo vệ điện áp kỹ thuật số đa chức năng vô cùng nổi tiếng, từng là tiêu chuẩn bắt buộc trong hầu hết các bản vẽ thiết kế tủ điện công nghiệp phân khúc cao cấp tại Việt Nam. Thiết bị đóng vai trò là “bộ não” giám sát chất lượng nguồn điện đầu vào cho toàn bộ hệ thống. Bằng cách liên tục đo lường và số hóa các giá trị điện áp dây (Line-to-Line), EVRPD-44U sẽ chủ động can thiệp ngắt mạch khởi động từ (Contactor) ngay khi lưới điện xuất hiện dấu hiệu suy giảm chất lượng, bảo vệ tuyệt đối cho các thiết bị đắt tiền hạ nguồn.
Ký hiệu “44U” trong mã hàng thể hiện cấu hình phần cứng dải rộng: Giám sát trực tiếp lưới điện 3 pha lên đến 440V AC (tương thích hoàn hảo với lưới 380V, 400V, 415V thông dụng) và chữ “U” (Universal) đại diện cho khả năng tự động thích ứng với cả hai tần số lưới 50Hz và 60Hz. Đây là dòng thiết bị tiên phong xóa bỏ hoàn toàn các núm vặn analog chia vạch cơ khí thiếu chính xác, thay vào đó là hệ thống phím bấm cài đặt số kết hợp màn hình LED 7 đoạn hiển thị giá trị điện áp thực tế cực kỳ minh bạch.
Thông số kỹ thuật chi tiết theo Catalogue Samwha / Schneider EVRPD Series
| Đặc tính kỹ thuật | Chi tiết thông số dòng EVRPD-44U |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EVRPD-44U (Mã thay thế cho: EVR-PD440 hoặc EVR-FD440) |
| Dải điện áp giám sát trực tiếp | 3 pha 160 V đến 440 V AC (Kết nối trực tiếp không qua PT) |
| Tần số lưới thích ứng (U) | 50 / 60 Hz (Tự động nhận diện dải thông số) |
| Dải cài đặt Quá áp (ov) | 380 V đến 500 V AC |
| Dải cài đặt Thấp áp (uv) | 300 V đến 440 V AC |
| Thời gian trễ ngắt (O-Time) | 0.1 giây đến 30 giây (Cài đặt định hạn thời gian chịu đựng sự cố) |
| Thời gian trễ khởi động (D-Time) | 1 giây đến 30 giây (Thời gian chờ lưới điện ổn định khi đóng nguồn) |
| Cơ chế hiển thị | Màn hình LED 3 số quét tuần hoàn giá trị áp các cặp pha ($V_{AB}, V_{BC}, V_{CA}$) |
| Tổng hợp chức năng bảo vệ | Quá điện áp (Overvoltage), Thấp điện áp (Undervoltage), Mất pha áp (Phase Loss), Đảo pha (Phase Reversal), Lệch pha điện áp (Voltage Unbalance) |
| Cực tiếp điểm ngõ ra | 1 Tiếp điểm chuyển đổi SPDT (1C), Chịu tải AC250V / 5A |
Các ưu điểm công nghệ vượt trội làm nên huyền thoại EVRPD-44U
1. Công nghệ hiển thị số và giám sát “True Vôn” thời gian thực
Vào thời điểm ra mắt, EVRPD-44U đã định nghĩa lại tiêu chuẩn giám sát tủ điện khi cho phép kỹ sư nhìn thấy chính xác giá trị điện áp dây đang chạy trên lưới mà không cần lắp thêm bộ đồng hồ Volt vật lý cồng kềnh. Màn hình LED sẽ tự động quét nhảy hiển thị thông số 3 cặp pha liên tục, mang lại cái nhìn trực quan nhất cho người vận hành.
2. Khóa lịch sử mã lỗi thông minh bám mặt máy
Khi hệ thống gặp sự cố và bị ngắt mạch, EVRPD-44U sẽ không tự động xóa trạng thái. Thiết bị tiến hành khóa và cho nhấp nháy mã ký hiệu lỗi cụ thể trên màn hình (Ví dụ: ov khi quá áp, uv khi thấp áp, PF khi mất pha, RP khi đảo pha). Điều này giúp thợ bảo trì bắt đúng bệnh của lưới điện mà không cần đoán mò.
3. Tích hợp giải pháp bảo vệ nguồn “5 trong 1” toàn diện
Chỉ với một khối module duy nhất gắn trên thanh Din-rail, EVRPD-44U bảo vệ toàn diện hệ thống điện trước mọi rủi ro: ngăn chặn cháy bo mạch do quá áp, chống ghì cháy motor do thấp áp/mất pha/lệch pha, và triệt tiêu nguy cơ vỡ cơ cấu cơ khí do sự cố đảo ngược trình tự pha từ lưới điện lực.
4. Thiết kế phần cứng công nghiệp siêu bền bỉ
Sở hữu khối vỏ nhựa ABS chống cháy cao cấp, khối chân Terminal siết vít chắc chắn và bo mạch được phủ lớp bảo vệ chống ẩm, EVRPD-44U có khả năng vận hành liên tục hàng thập kỷ trong môi trường nhà xưởng công nghiệp nặng nhiều bụi bẩn và rung chấn cơ học.
Các mã sản phẩm khác của rơ le bảo vệ pha
| EVR-3P44 |
Rơ le bảo vệ pha, bảo vệ áp 3 pha EVR-3P44
|
|
| EVRPD-44U |
Rơ le bảo vệ pha, bảo vệ áp 3 pha EVRPD-44U
|
|
| PMR-44 |
Rơ le bảo vệ pha PMR-44
|
|
| PMR-440N7 |
Rơ le bảo vệ pha PMR-440N7
|
|
| PMR-440N7Q |
Rơ le bảo vệ pha PMR-440N7Q
|
|
| EOVR-380R7 |
Rơ le bảo vệ quá áp EOVR-380R7
|
|
| EUVR-380N7 |
Rơ le bảo vệ thấp áp EUVR-380N7
|
|
| EUVR-440N7 |
Rơ le bảo vệ quá áp EUVR-440N7
|
|
| PMR-22 |
Rơ le bảo vệ pha PMR-220
|
Ứng dụng thực tế
Rơ le kỹ thuật số EVRPD-44U được ứng dụng rộng rãi bám theo các hạ tầng kỹ thuật:
-
Tủ điện phân phối tổng MSB và tủ điện phân phối tầng của các tòa nhà cao tầng, chung cư, nhà máy xí nghiệp.
-
Tủ điện điều khiển bám cánh (MCC) bảo vệ đầu vào cho các hệ thống Chiller điều hòa trung tâm, máy nén khí trục vít, cụm trạm bơm PCCC, bơm chìm nước thải công nghiệp.
-
Bảo vệ nguồn thượng nguồn cho các thiết bị bán dẫn nhạy cảm như Biến tần công suất lớn, hệ thống PLC, Servo Drive bám theo dây chuyền sản xuất tự động hóa.

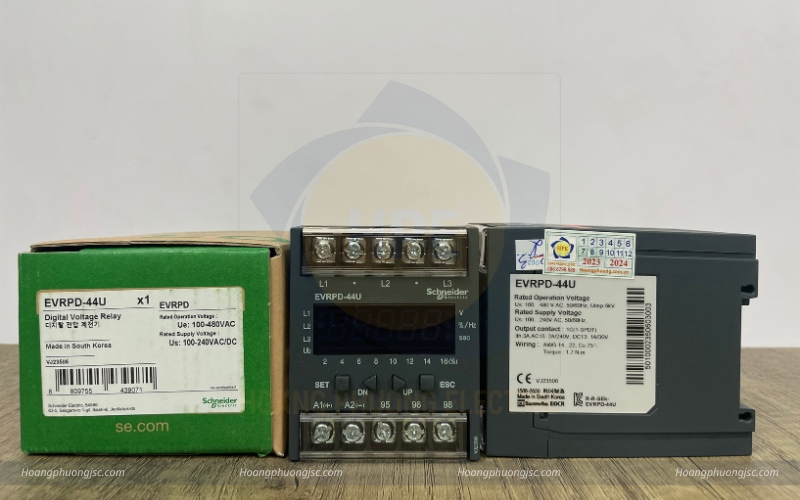

Hình ảnh thực tế Rơ le kỹ thuật số EVRPD-44U
Hướng dẫn chuyển đổi mã khi bảo trì (Retrofit Guide)
Vì mã hàng EVRPD-44U hiện nay đã được hãng Schneider Electric chuyển giao công nghệ, khi tiến hành bảo trì hoặc thay thế thiết bị cũ trong tủ điện, bạn có thể lựa chọn 2 phương án nâng cấp tương thích hoàn hảo sau:
-
Thay thế bằng EVR-PD440: Nếu bạn muốn giữ nguyên kết cấu gắn liền thân trên thanh Din-rail bên trong tủ điện (giống hoàn toàn kiểu dáng của EVRPD-44U).
-
Thay thế bằng EVR-FD440: Nếu bạn muốn cải tiến công nghệ, đưa mặt màn hình hiển thị ra bên ngoài cánh cửa tủ để giám sát an toàn hơn mà không cần mở cửa tủ điện.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
