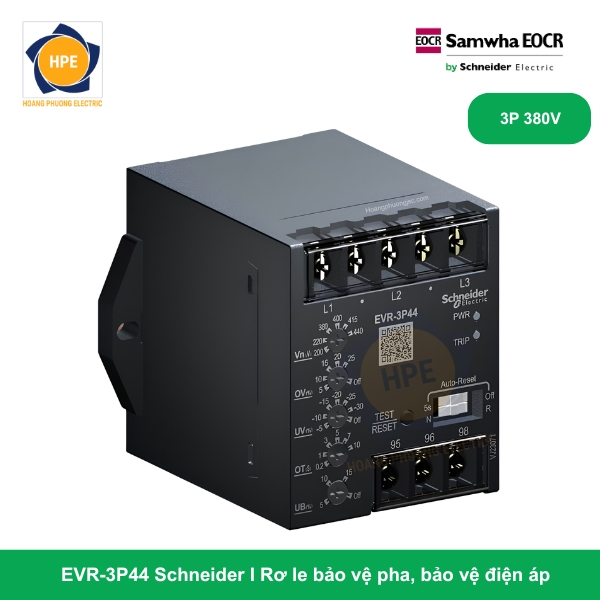

Rơ le Bảo Vệ Pha & Điện Áp EVR-3P44 Schneider

Rơ le EVR-3P44 là dòng thiết bị bảo vệ điện áp và pha thế hệ mới của Schneider Electric, được thiết kế bám sát cấu trúc của một chiếc rơ le kỹ thuật số siêu tinh gọn. Nếu dòng EVR-PD sở hữu màn hình LED lớn chiếm nhiều diện tích, thì dòng EVR-3P44 lại tối giản hóa kích thước cơ khí thành dạng module dẹt (Slim Type) nhưng vẫn giữ nguyên sức mạnh của bộ vi xử lý (MCU) thông minh bên trong. Thiết bị liên tục đo quét giá trị điện áp hiệu dụng thực (True RMS) của lưới điện 3 pha thượng nguồn và chủ động can thiệp, ngắt mạch điều khiển ngay khi hệ thống phát sinh sự cố về pha hoặc áp.

Ký hiệu “44” ở đuôi mã hàng định nghĩa dải điện áp đo lường trực tiếp cực rộng lên tới 440V AC. Điều này cho phép EVR-3P44 kết nối thẳng vào lưới điện 3 pha 380V – 415V công nghiệp tiêu chuẩn tại Việt Nam mà không cần thông qua biến áp đo lường PT phụ. Giao diện thiết bị được trang bị các nút nhấn kỹ thuật số (DIP-Switch hoặc nút cấu hình chìm) kết hợp đèn LED chỉ thị trạng thái lỗi trực quan, giúp kỹ sư cơ điện thiết lập các thông số ngắt an toàn một cách chuẩn xác, loại bỏ hoàn toàn sai số của vạch chia cơ khí đời cũ.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EVR-3P Series

Các ưu điểm công nghệ vượt trội của cấu hình EVR-3P44

1. Kế thừa kích thước “Slim” nhưng nâng cấp bộ não xử lý kỹ thuật số

EVR-3P44 giữ nguyên kiểu dáng thanh kẹp dẹt siêu tiết kiệm không gian của dòng PMR cũ, giúp kỹ sư làm tủ dễ dàng bố trí thiết bị vào khoang nhị thứ hẹp. Tuy nhiên, phần ruột bên trong được thay thế hoàn toàn bằng vi mạch MCU tính toán True RMS, giúp lọc sạch mọi nhiễu sóng hài từ biến tần sinh ra, triệt tiêu tình trạng báo lỗi giả.

2. Tích hợp giải pháp bảo vệ “5 trong 1” toàn diện

Chỉ với một module nhỏ gọn duy nhất, EVR-3P44 thay thế trọn vẹn cho cả một cụm rơ le cồng kềnh nhờ tích hợp đủ 5 chức năng an toàn:

• Quá áp & Thấp áp: Bảo vệ bo mạch điện tử không bị cháy do tăng áp và bảo vệ cuộn hút không bị move do sụt áp.

• Mất pha & Lệch pha: Chặn đứng nguy cơ động cơ chạy thiếu pha dẫn đến ghì cháy cuộn dây.

• Đảo pha: Ngắt mạch trong 0.1 giây nếu trình tự pha bị ngược, bảo vệ tuyệt đối cơ cấu cơ khí (bơm, quạt, băng tải) không bị quay ngược hướng.

3. Giao diện đèn LED chỉ thị lỗi trực quan

Dù không có màn hình LED số LCD lớn, EVR-3P44 vẫn giúp thợ bảo trì bắt bệnh cực nhanh nhờ hệ thống đèn LED trạng thái thông minh bám mặt trước. Khi rơ le tác động ngắt mạch, các tổ hợp đèn LED sẽ nhấp nháy bám theo nhịp mã hóa riêng để chỉ rõ hệ thống đang bị lỗi quá áp, thấp áp hay mất pha.

4. Đồng bộ hóa hệ thống bám bản vẽ Retrofit dễ dàng

Mã hàng EVR-3P44 được thiết kế với sơ đồ chân và đế gá Din-rail tương thích hoàn toàn với các dòng rơ le bảo vệ pha analog thế hệ trước. Khi tiến hành bảo trì, nâng cấp tủ điện cũ, kỹ thuật viên chỉ cần cài thiết bị mới vào vị trí cũ và đấu dây theo sơ đồ chân mà không cần phải thiết kế hay đục đẽo lại khoang gá lắp.

Các mã sản phẩm khác của rơ le bảo vệ pha

Ứng dụng thực tế

Rơ le kỹ thuật số EVR-3P44 là mảnh ghép bảo vệ thượng nguồn lý tưởng cho:

• Tủ điện điều khiển máy bơm nước sạch, bơm tăng áp tòa nhà, hệ thống bơm PCCC cứu hỏa dải lưới 380V.

• Tủ điều khiển quạt hút ly tâm thông gió nhà xưởng, máy nén khí trục vít công suất lớn.

• Tủ điện bảo vệ đầu vào cho các dây chuyền máy đóng gói, máy ép nhựa, hệ thống băng tải truyền động công nghiệp.

• Tủ điện phân phối tầng của các tòa nhà cao tầng, chung cư, khách sạn nhằm giám sát chất lượng lưới điện tổng.

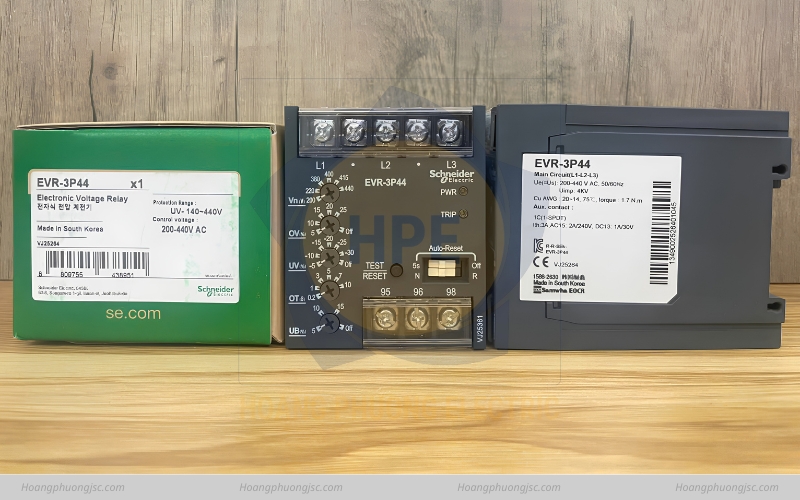

Hình ảnh thực tế rơ le EVR-3P44

Kết luận

Rơ le bảo vệ pha và điện áp kỹ thuật số EVR-3P44 Schneider là giải pháp nâng cấp đáng giá nhất hiện nay trong phân khúc thiết bị an toàn tinh gọn. Sự phối hợp hoàn hảo giữa công nghệ đo True RMS siêu chính xác, khả năng bảo vệ đa chức năng toàn diện và kết cấu cơ khí nhỏ gọn giúp EVR-3P44 khẳng định vị thế vững chắc, bảo vệ trọn vẹn tuổi thọ vận hành cho hệ thống phụ tải đắt tiền của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
