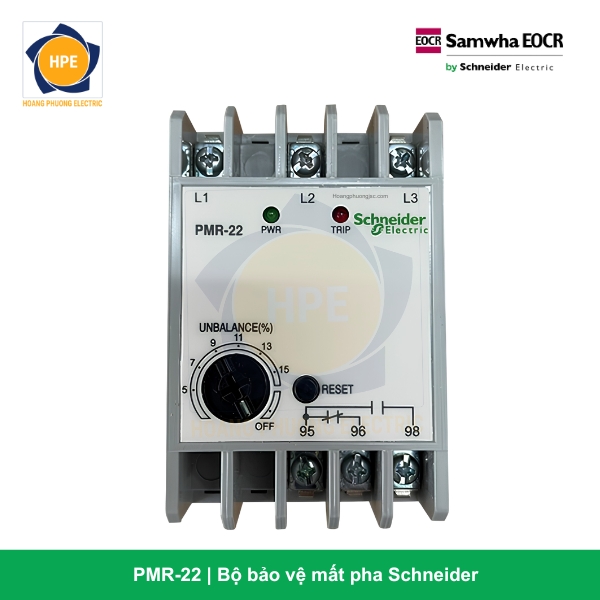

Rơ le Bảo Vệ Pha PMR-220 Schneider

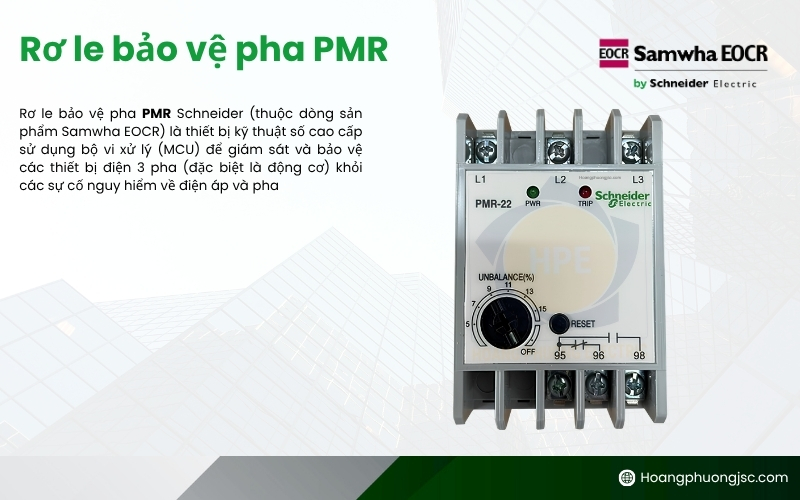

Rơ le PMR-22 (PMR-220) là dòng thiết bị bảo vệ điện áp và pha dạng analog kinh điển, cực kỳ nổi tiếng của thương hiệu Samwha (nay thuộc Schneider Electric) nhờ tính ổn định cao, thiết kế siêu tinh gọn và giá thành vô cùng hợp lý. Nhằm đáp ứng các tiêu chuẩn kỹ thuật số hiện đại, mã hàng này hiện đã được hãng quy hoạch nâng cấp toàn diện sang mã thế hệ mới là EVR-1P22. Tuy nhiên, mã PMR-22 vẫn luôn là cái tên huyền thoại xuất hiện trên hàng ngàn bản vẽ thiết kế hệ thống tủ điện cũ và mới tại thị trường Việt Nam.

Thiết bị được thiết kế tối ưu riêng cho hệ thống nguồn 3 pha 220V AC (hoặc dải điện áp thấp bám biên từ 160V đến 260V). Trái ngược với các dòng rơ le màn hình số đắt tiền, PMR-22 sử dụng hệ thống mạch so sánh điện áp tích hợp cao cấp kết hợp với 2 núm xoay tinh chỉnh cơ khí bám mặt trước, cho phép người vận hành thiết lập tỷ lệ lệch pha ($S%$) và thời gian trễ ngắt ($O-Time$) một cách nhanh chóng. Thiết bị hoạt động như một chốt chặn an toàn bảo vệ các động cơ dải áp thấp chống lại các nguy cơ phá hủy cơ khí và chập cháy do mất cân bằng điện áp hoặc lỗi trình tự pha từ nguồn cấp.

Thông số kỹ thuật chi tiết theo Catalogue Schneider PMR / EVR-1P

Các ưu điểm công nghệ vượt trội của cấu hình PMR-22 (EVR-1P22)

1. Kích thước siêu tinh gọn – Tối ưu hóa 90% diện tích khoang tủ

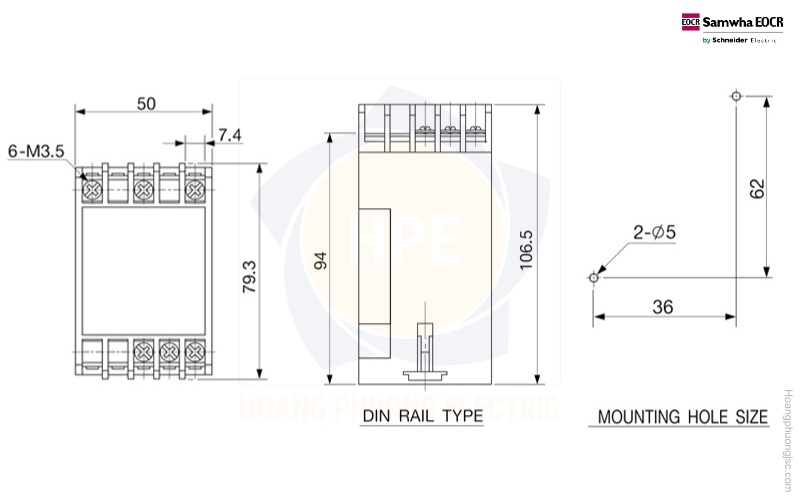

PMR-22 sở hữu kết cấu cơ khí dạng thanh kẹp dẹt với bề ngang siêu nhỏ. Thiết kế này cho phép thiết bị len lỏi vào các khoang tủ điện phân phối nhỏ, các hộp điều khiển bám sườn máy công cụ mà không làm chiếm dụng không gian của các khởi động từ hay át-tô-mát chính.

2. Thiết kế núm xoay Analog trực quan – Thao tác cài đặt trong 3 giây

Không cần cài đặt lập trình qua các tầng menu số phức tạp, PMR-22 trang bị hai núm xoay vật lý:

• Núm chỉnh phần trăm lệch pha điện áp ($S%$).

• Núm chỉnh thời gian trễ phản ứng ngắt mạch ($O-Time$).

  Kỹ sư cơ điện chỉ cần dùng một chiếc tua-vít nhỏ để gạt vạch chia đến đúng thông số mong muốn là hệ thống đã sẵn sàng vận hành.

3. Tích hợp 3 chức năng bảo vệ pha cốt lõi

• Bảo vệ Đảo pha (Phase Reversal): Nếu trình tự pha bị đấu sai ngắt ngay lập tức trong 0.1 giây, triệt tiêu rủi ro động cơ quay ngược hướng phá hủy máy.

• Bảo vệ Mất pha áp (Phase Loss): Ngắt trong vòng 1 giây khi có một pha bị đứt, bảo vệ motor không bị ghì cháy do chạy thiếu pha.

• Bảo vệ Lệch pha dòng áp (Voltage Unbalance): Đo quét độ đối xứng giữa các pha, ra lệnh Trip nếu lưới điện bị méo, lệch vượt ngưỡng an toàn.

4. Dễ dàng nâng cấp lên mã mới EVR-1P22

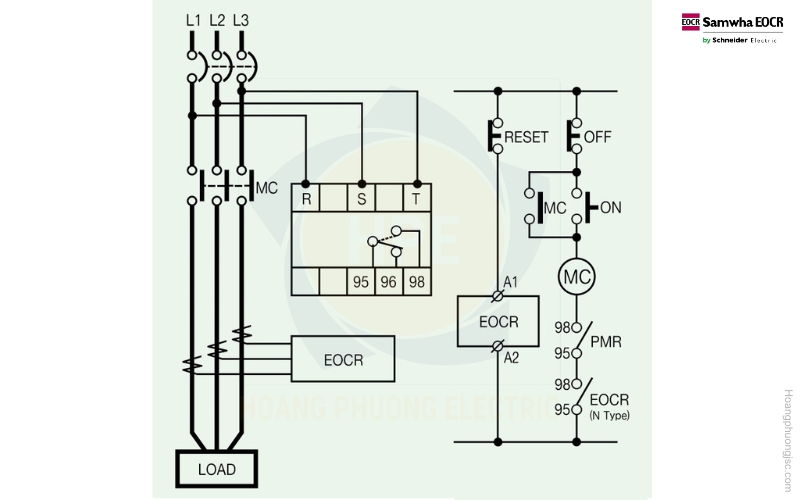

Khi chuyển đổi hoặc mua mới mã thay thế thế hệ mới EVR-1P22, thiết bị đảm bảo tính tương thích tuyệt đối về mặt sơ đồ đấu nối dây nhị thứ bám chân khối. Kỹ thuật viên nhà máy có thể tháo lắp và cắm thay thế trực tiếp cực kỳ nhanh chóng mà không cần bóc dỡ hay làm xáo trộn hệ thống dây điện điều khiển hiện tại.

Các mã dòng bảo vệ pha

Ứng dụng thực tế

Mã hàng PMR-22 (EVR-1P22) là giải pháp bảo vệ pha kinh tế, linh hoạt, được ứng dụng rộng rãi bám theo các hệ thống hạ tầng:

• Tủ điện điều khiển bám sườn của các dòng máy công cụ CNC, máy tiện, máy phay, robot dập linh kiện nhập khẩu từ Nhật/Mỹ chạy lưới 3 pha 220V.

• Bảo vệ pha đầu vào cho các tủ điện phân phối nhỏ của xưởng may mặc, xưởng in bao bì, xưởng mộc gia dụng sử dụng hệ thống máy hạ thế.

• Tủ điện điều khiển máy bơm nước nhỏ, quạt thông gió, hệ thống cửa cuốn công nghiệp, nơi sự cố ngược pha hoặc mất pha có thể gây ra tai nạn cơ khí ngay lập tức.

Kết luận

Rơ le bảo vệ pha mạng 220V PMR-22 (PMR-220) Schneider mang đến giải pháp bảo vệ nguồn 3 pha tinh gọn, bền bỉ và tiết kiệm chi phí tối đa cho doanh nghiệp. Cho dù đứng độc lập bám theo bản vẽ mã cũ hay được làm mới bằng mã nâng cấp kỹ thuật số EVR-1P22, thiết bị vẫn luôn là sự bảo chứng hoàn hảo cho an toàn vận hành của hệ thống máy móc dải áp thấp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
