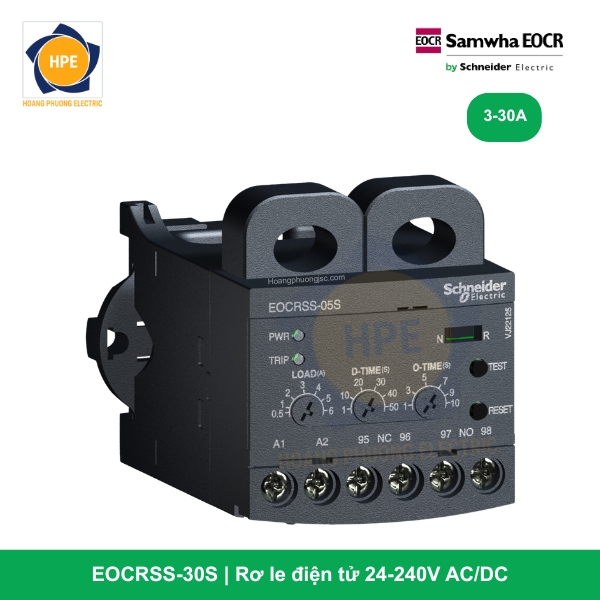

Rơ Le Bảo Vệ Động Cơ EOCR-SS Schneider

Giới thiệu về rơ le điện tử kinh điển EOCR-SS Series Schneider

Dòng sản phẩm EOCR-SS (thường được viết liền là EOCRSS) là dòng rơ le bảo vệ động cơ dạng điện tử (Electronic Overcurrent Relay) thuộc phân khúc kinh tế, phổ thông và có vòng đời vận hành bền bỉ bậc nhất của hãng Schneider Electric (tiền thân là thương hiệu Samwha EOCR Hàn Quốc). Khác với các dòng điện tử kỹ thuật số màn hình LCD/LED thông minh tích hợp truyền thông phức tạp, EOCR-SS trung thành với triết lý thiết kế Analog núm xoay cơ học (Dial Setting Type) trực quan, thực dụng. Thiết bị sử dụng hệ thống linh kiện bán dẫn cao cấp để đo lường dòng điện tải real-time thông qua hệ thống biến dòng CT tích hợp sẵn trên thân, mang lại độ chính xác cao vượt trội và tốc độ phản hồi cắt lỗi nhanh hơn gấp nhiều lần so với dòng rơ le nhiệt (băng kép) truyền thống.

Với thiết kế siêu gọn nhẹ cùng cấu trúc vận hành cực kỳ tối giản, dòng EOCR-SS đã trở thành “huyền thoại gác cổng” không thể thiếu trong các tủ điện hạ thế khởi động động cơ cơ bản. Thiết bị tập trung xử lý triệt để các lỗi mạch phổ biến nhất bám sàn phân xưởng, bao gồm: Quá dòng (Overcurrent/Overload), Mất pha (Phase Loss) và Kẹt rô-to/Bó cơ khí (Locked Rotor), giúp bảo vệ an toàn kiên cố cho các hệ thống motor phụ tải với chi phí đầu tư tối ưu nhất.

Ý nghĩa chi tiết cấu trúc đặt mã dòng EOCR-SS (Bản Pin kẹp & Xuyên tâm)

(EOCRSS-05S, 30S, 60S, 05W, 30W, 60W), cấu trúc ký tự đặc thù của dòng sản phẩm này được bóc tách và giải mã như sau:

• EOCR-SS (Electronic Overcurrent Relay – Super Small / Steady State): Dòng rơ le bảo vệ quá dòng điện tử kết cấu siêu nhỏ gọn, điều chỉnh tham số bằng núm vặn cơ học.

• Ký số dải dòng định mức (05, 30, 60): Quy định dải Ampe bảo vệ tối đa mà thiết bị có thể tinh chỉnh trực tiếp mà không cần qua CT phụ:

  • 05: Dải dòng chỉnh mịn siêu nhỏ từ 0.5 Ampe đến 6 Ampe (Lý tưởng cho động cơ công suất nhỏ).

  • 30: Dải dòng chỉnh trung bình từ 3.0 Ampe đến 30 Ampe.

  • 60: Dải dòng chỉnh tải nặng từ 5.0 Ampe đến 60 Ampe.

• Ký tự kết cấu phần cứng cuối mã (S hoặc W):

S = Nguồn nuôi dải rộng (Universal Voltage): Điện áp điều khiển cấp vào chân nguồn (thường là chân A1-A2 hoặc 95-96 tùy mạch) chấp nhận dải rộng từ 24V đến 240V AC/DC.

W = Nguồn nuôi điện áp cao (High Voltage): Điện áp điều khiển cấp vào chân nguồn tương thích với lưới điện pha-pha phổ thông, chấp nhận dải từ 340V đến 440V AC (thường đấu trực tiếp vào 2 pha lửa 380V của tủ điện công nghiệp mà không cần dây trung tính).

Thông số kỹ thuật chi tiết dòng EOCR-SS Schneider

Cách thức cài đặt 3 núm xoay linh hoạt trên mặt rơ le EOCR-SS

Điểm làm nên sự thành công của dòng EOCR-SS chính là quy trình setup thông số siêu tốc bám máy bằng 3 núm vặn cơ học trực quan:

1. Núm LOAD (Cài đặt dòng bảo vệ): Kỹ sư chỉ cần vặn núm bám theo giá trị dòng điện định mức ($I_{đm}$) thực tế trên nhãn motor (Nên chỉnh cao hơn khoảng 110% đến 115% dòng chạy thực tế khi động cơ có tải ổn định).

2. Núm D-TIME (Delay Time – Trễ khi khởi động): Dùng để bỏ qua dòng khởi động ban đầu (dòng Inrush vọt cao gấp nhiều lần dòng định mức của motor). Bạn thiết lập khoảng thời gian vặn (từ 0.2 đến 30 giây) bám theo chu kỳ khởi động thực tế của tải (ví dụ: Tải quạt ly tâm cần D-Time dài hơn tải bơm nước).

3. Núm O-TIME (Operating Time – Trễ cắt lỗi): Thời gian rơ le chịu đựng dòng quá tải trước khi phát lệnh ngắt mạch lực. Khi dòng điện vượt ngưỡng LOAD và kéo dài vượt quá thời gian thiết lập ở núm O-TIME, rơ le sẽ lập tức chuyển trạng thái tiếp điểm để ngắt Contactor bảo vệ motor, chống cháy om dây.

Các mã dòng EOCRSS và dải dòng bảo vệ

So sánh sự khác biệt giữa hai dòng EOCR-SS bản S và bản W

Để giúp các đơn vị chế tạo tủ điện dễ dàng lựa chọn đúng giải pháp phần cứng bám bệ tủ, dưới đây là bảng phân tách công năng cơ khí của dải mã trong ảnh:

Ứng dụng thực tế phổ thông bám sàn nhà máy

Dòng rơ le điện tử analog EOCR-SS là giải pháp gác cổng kinh tế, đạt hiệu quả tối cao cho:

• Hệ thống bơm nước công nghiệp, bơm phòng cháy chữa cháy (PCCC), bơm chìm nước thải.

• Hệ thống quạt thông gió tòa nhà, quạt hút bụi ly tâm, máy thổi khí.

• Các loại băng tải cỡ nhỏ, máy khuấy, máy đùn nhựa, máy chế biến gỗ công nghiệp nặng.

Kết luận

Rơ le điện tử bảo vệ động cơ EOCR-SS Schneider (Samwha Series) chính là biểu tượng của sự bền bỉ, thực dụng và tối ưu chi phí bám sàn nhà xưởng. Dù chọn giải pháp kẹp chân Contactor dòng đuôi S hay giải pháp luồn cáp xuyên tâm chống move dòng đuôi W, EOCR-SS luôn hoàn thành xuất sắc nhiệm vụ bảo vệ an toàn cốt lõi cho động cơ, mang lại sự yên tâm tuyệt đối cho hệ thống vận hành hạ tầng của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
