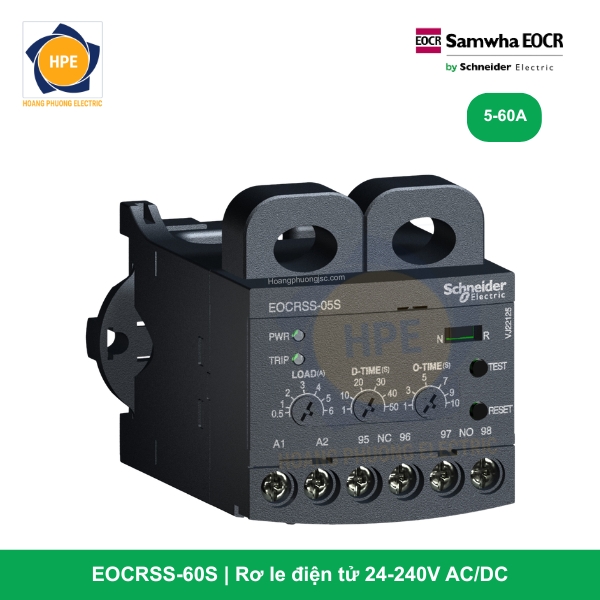

Rơ le EOCRSS-60S là dòng thiết bị bảo vệ động cơ điện tử Analog sở hữu dải dòng lớn nhất của dòng EOCR-SS (Super Smart) thuộc tập đoàn Schneider Electric. Với khả năng đo lường trực tiếp dòng điện lên đến 60A qua lỗ xuyên tâm, thiết bị mang lại giải pháp bảo vệ tối ưu, kinh tế và cực kỳ gọn gàng cho các hệ thống động cơ tải nặng, loại bỏ hoàn toàn sự cồng kềnh của các bộ biến dòng phụ đi kèm.
Giới thiệu chi tiết về mã hàng EOCRSS-60S
Mã hàng EOCRSS-60S là sự lựa chọn cấu hình hàng đầu cho các hệ thống máy móc công nghiệp nặng:
-
SS (Super Smart): Dòng rơ le bảo vệ trạng thái rắn (Solid-state) sử dụng bộ vi xử lý MCU cao cấp, linh hoạt bảo vệ hiệu quả cho cả động cơ 1 pha và 3 pha.
-
Dải dòng “60”: Phạm vi cài đặt bảo vệ rộng từ 5.0A đến 60A, đáp ứng hoàn hảo cho các động cơ 3 pha công suất từ 15kW đến 30kW (như máy nén khí trục vít, máy nghiền đá, hệ thống bơm nước ly tâm công suất lớn, máy đùn nhựa).
-
Ký hiệu “S”: Tích hợp nguồn nuôi điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC, giúp rơ le vận hành bền bỉ, không sợ hiện tượng sụt áp lưới và dễ dàng tương thích với mọi loại điện áp điều khiển mạch tủ.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRSS-60S |
| Dải cài đặt dòng điện (LOAD) | 5.0…60 A |
| Điện áp nguồn điều khiển (Us) | 24…240 V AC/DC (50/60Hz) |
| Thời gian trễ khởi động (D-Time) | 0.2…30 giây |
| Thời gian trễ tác động (O-Time) | 0.2…10 giây |
| Cấu hình tiếp điểm ngõ ra | 1 NO (97-98) + 1 NC (95-96) – Chế độ Standard |
| Phương thức đo dòng | Lỗ xuyên tâm (2 lỗ CT đúc sẵn, đường kính lỗ tiêu chuẩn) |
| Chức năng bảo vệ | Quá dòng (Overcurrent), Mất pha (Phase Loss), Kẹt Rô-to (Locked Rotor) |
| Phương thức gá lắp | Gắn thanh DIN Rail 35mm hoặc bắt vít cố định vào tấm panel |
Tìm hiểu thêm tại:
Catalogues: EOCRSS-Schneider
Các tính năng bảo vệ vượt trội cho tải nặng
Đối với các động cơ lớn dải dòng lên tới 60A, sự cố điện luôn đi kèm rủi ro thiệt hại chi phí rất cao. EOCRSS-60S giải quyết triệt để vấn đề này nhờ:
1. Bảo vệ Quá tải điện tử dải lớn
Dòng điện chạy qua động cơ được giám sát liên tục bằng linh kiện điện tử. Khi tải nặng đột xuất làm dòng điện vượt quá mức cài đặt, rơ le sẽ tính toán chính xác thời gian O-TIME và ngắt mạch điều khiển để bảo vệ cuộn dây động cơ không bị om nhiệt, cháy hỏng. Thiết bị hoạt động hoàn toàn độc lập, không bị sai số bởi nhiệt độ tích tụ trong tủ điện như rơ le nhiệt lưỡng kim.
2. Phát hiện mất pha tức thì (Phase Loss)
Hiện tượng mất pha ở động cơ công suất lớn cực kỳ nguy hiểm, có thể làm hỏng động cơ chỉ trong vài phút. EOCRSS-60S nhận diện sự sụt giảm dòng điện bất thường giữa các pha và ra lệnh ngắt hệ thống chỉ trong vòng dưới 3 giây, bảo vệ an toàn tuyệt đối trước khi động cơ bị hỏng hóc cơ học hoặc cháy cuộn dây.
3. Công nghệ luồn dây xuyên tâm an toàn tuyệt đối
Dây động lực chịu tải lớn được luồn thẳng trực tiếp xuyên qua hai lỗ trên thân rơ le mà không cần cắt dây hay bắt vít mạch lực lên thiết bị. Cách thiết kế này:
-
Cách ly hoàn toàn điện áp động lực (High Voltage) và điện áp điều khiển (Low Voltage).
-
Triệt tiêu nguy cơ phóng điện chập cháy do hiện tượng lỏng đầu cốt (move) khi dòng điện lớn chạy qua.
Các mã dòng EOCRSS và dải dòng bảo vệ
| EOCRSS-05S |
Rơ le điện tử 0.5-6A, 24-240V AC/DC
|
| EOCRSS-30S |
Rơ le điện tử 3-30A, 24-240V AC/DC
|
| EOCRSS-60S |
Rơ le điện tử 5-60A, 24-240V AC/DC
|
| EOCRSS-05W |
Rơ le điện tử 0.5-6A, 340-440VAC
|
| EOCRSS-30W |
Rơ le điện tử 3-30A, 340-440VAC
|
| EOCRSS-60W |
Rơ le điện tử 5-60A, 340-440VAC
|
Hướng dẫn cài đặt và vận hành nhanh
Thiết bị tối giản hóa việc vận hành thông qua 3 núm vặn cơ Analog trực quan ở mặt trước:
-
D-TIME: Cài đặt thời gian khởi động (thường đặt từ 5-10 giây tùy độ nặng của tải) để rơ le bỏ qua đỉnh dòng khởi động (dòng Ampe vọt cao lúc bấm máy).
-
O-TIME: Cài đặt thời gian cho phép quá tải nhất thời (thường đặt từ 3-5 giây) để tránh rơ le ngắt nhầm khi tải công nghiệp biến động ngắn hạn.
-
LOAD: Khởi động máy chạy ổn định ở mức tải lớn nhất, dùng ampe kìm đo dòng thực tế. Xoay núm LOAD từ mức max ngược chiều kim đồng hồ cho đến khi đèn LED đỏ bắt đầu nhấp nháy, sau đó xoay nhích ngược lên lại khoảng 10-15% để làm ngưỡng bảo vệ chuẩn.
Hệ thống đèn báo hiệu:
-
LED Xanh: Báo thiết bị đã có nguồn cấp ổn định.
-
LED Đỏ: Sáng đứng khi rơ le đã kích hoạt lệnh ngắt (Trip) để bảo vệ động cơ khỏi sự cố.
Lợi ích kinh tế và vận hành của EOCRSS-60S
-
Tiết kiệm tối đa chi phí: Giải pháp bảo vệ điện tử chính xác cho động cơ tải lớn lên đến 60A với mức giá thành tốt nhất thị trường.
-
Không cần CT phụ: Tiết kiệm diện tích tủ điện và chi phí mua sắm thêm các bộ biến dòng cồng kềnh.
-
Độ bền chuẩn công nghiệp: Linh kiện trạng thái rắn bền bỉ, không bị mài mòn cơ khí, không chịu tác động từ bụi bẩn hay độ ẩm môi trường nhà máy.
Kết luận
Rơ le điện tử EOCRSS-60S Schneider là giải pháp bảo vệ động cơ tải nặng dải 60A hoàn hảo và kinh tế nhất hiện nay. Sự kết hợp giữa công nghệ vi xử lý chính xác cao và thiết kế lỗ xuyên tâm an toàn giúp hệ thống điện công nghiệp của bạn luôn vận hành trong trạng thái an toàn, ổn định và chuyên nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
