Biến Dòng Thứ Tự Không ZCT Schneider

Giới thiệu dòng biến dòng thứ tự không ZCT Schneider

Trong các giải pháp bảo vệ an toàn hệ thống điện, việc phát hiện sớm sự cố dòng rò và chạm đất đóng vai trò quyết định để ngăn ngừa nguy cơ cháy nổ nhà xưởng. Để thực hiện nhiệm vụ này, dòng thiết bị ZCT (Zero-phase Current Transformer – Biến dòng thứ tự không) của thương hiệu Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc) là phụ kiện cảm biến bắt buộc và chuyên dụng nhất.

ZCT Schneider đóng vai trò là “mắt thần” đo lường tổng đại số dòng điện đi qua các pha phụ tải. Ở trạng thái vận hành bình thường kịch khung, tổng dòng điện 3 pha đi qua lòng ZCT bằng không. Ngay khi hệ thống xuất hiện dòng rò chạm đất (do motor bị ẩm, xước vỏ cáp động lực), sự cân bằng này bị phá vỡ, ZCT sẽ lập tức cảm ứng được từ trường dòng dư và truyền tín hiệu nhỏ này về cho bộ xử lý trung tâm của các dòng rơ le cao cấp (như EOCR-DZD, EOCR-3MZ2,…) để kích hoạt ngắt mạch gác cổng an toàn bám sàn.

Giải mã ký tự đặt mã và phân loại dòng ZCT

Dải sản phẩm biến dòng thứ tự không ZCT được hãng chia làm 2 nhánh phần cứng cốt lõi bám theo kích thước đường kính lỗ xuyên và đặc tính mạch đầu ra:

1. Ý nghĩa các con số (35, 80, 120)

Các con số định danh đại diện trực tiếp cho Đường kính lòng lỗ xuyên dây nội bộ (đơn vị: mm) của thiết bị. Tùy thuộc vào độ lớn (tiết diện mm²) của bó cáp động lực đâm xuyên qua thân, kỹ sư sẽ chọn kích thước cơ khí phù hợp:

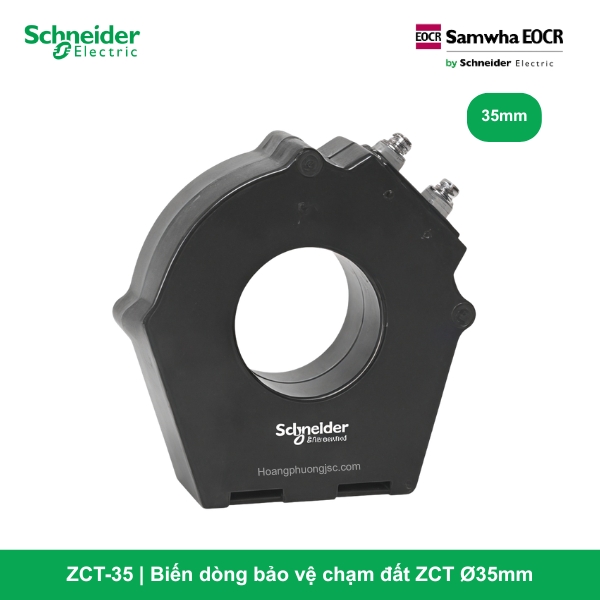

• ZCT-35 / ZCT-35-Z: Đường kính lỗ xuyên lòng rộng 35mm, phù hợp cho các cỡ cáp động cơ nhỏ và trung bình bám bệ tủ.

• ZCT-80 / ZCT-80-Z: Đường kính lỗ xuyên lòng rộng 80mm, phù hợp cho các bó cáp tải lớn của nhà xưởng.

• ZCT-120 / ZCT-120-Z: Đường kính lỗ xuyên lòng siêu rộng 120mm, chuyên dụng gác cổng cho các đường cáp tổng của hệ thống phân phối.

2. Phân biệt dòng phiên bản Thường và phiên bản đuôi “-Z”

• Dòng tiêu chuẩn (ZCT-35, ZCT-80, ZCT-120): Là dòng biến dòng thứ tự không tiêu chuẩn, đưa ra tín hiệu analog truyền thống để kết nối với các dòng rơ le điện tử thông dụng.

• Dòng nâng cấp (ZCT-35-Z, ZCT-80-Z, ZCT-120-Z): Ký tự -Z thể hiện dòng sản phẩm được tích hợp mạch bảo vệ triệt tiêu xung nhiễu cao cấp bám sàn. Dòng này giúp tăng cường độ chính xác khi truyền dữ liệu dòng rò khoảng cách xa về tủ điều khiển và chống hiện tượng nhảy ngắt mạch giả khi lưới điện bị dao động sóng hài lớn.

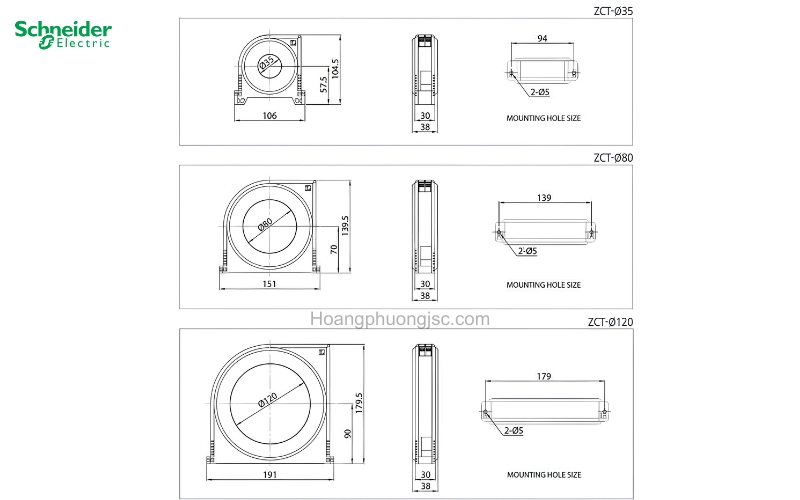

Bảng thông số kỹ thuật chi tiết 6 mã hàng ZCT Schneider

Dưới đây là bảng dữ liệu cơ khí chuẩn hóa, làm sạch hoàn toàn text để anh/chị đăng bài lên website:

BẢNG TRA CỨU DÒNG SẢN PHẨM ZCT SCHNEIDER

Nguyên lý luồn dây “Luồn cả 3 pha” bắt buộc bám sàn kỹ thuật

Để thiết bị hoạt động chính xác 100%, kỹ thuật viên đấu nối cần tuân thủ nghiêm ngặt nguyên lý cơ khí của biến dòng thứ tự không:

• Đối với mạch 3 pha 3 dây (Không dùng dây trung tính): Phải bó gọn và luồn đồng thời cả 3 dây pha lửa (L1, L2, L3) đâm xuyên thẳng qua lòng lỗ của cục ZCT.

• Đối với mạch 3 pha 4 dây (Có dùng dây trung tính cho tải): Phải luồn đồng thời cả 3 dây pha lửa kèm theo dây Trung tính (N) chạy xuyên qua lòng ZCT.

• Tuyệt đối KHÔNG được luồn dây tiếp địa (PE / dây mát vỏ máy) đi qua lòng ZCT, vì sẽ làm triệt tiêu dòng rò cảm ứng từ, khiến hệ thống mất khả năng gác cổng bảo vệ.

Ứng dụng thực tế của dòng biến dòng ZCT

Bộ biến dòng thứ tự không ZCT Schneider là phụ kiện gác cổng không thể tách rời trong các hệ thống tủ điện phân phối và tủ điều khiển động cơ cao cấp:

• Kết hợp cùng rơ le dòng rò bảo vệ hệ thống máy bơm chìm nước thải, bơm hỏa tiễn, đài phun nước ngoài trời.

• Lắp đặt tại đầu nguồn các hệ thống tủ điện phân phối nhà xưởng bám sàn ẩm ướt, kho lạnh, dây chuyền chế biến thực phẩm.

• Gác cổng an toàn dòng rò cho hệ thống tủ điện cẩu trục, vận thăng, thang máy công trường nâng hạ.

Kết luận

Biến dòng thứ tự không ZCT Schneider là giải pháp phần cứng nền tảng, đem lại màng bảo vệ an toàn dòng rò tối cao cho mọi hệ thống điện công nghiệp. Với sự đa dạng về kích thước đường kính lòng từ 35mm đến 120mm cùng phiên bản đuôi “-Z” chống nhiễu vượt trội, dòng ZCT đáp ứng trọn vẹn mọi thiết kế cấu hình cáp động lực bám sàn. Việc trang bị đồng bộ ZCT cùng rơ le bảo vệ Schneider chính là giải pháp kiên cố nhất giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro chạm đất, bảo vệ hệ thống thiết bị và sinh mạng con người an toàn tuyệt đối.
