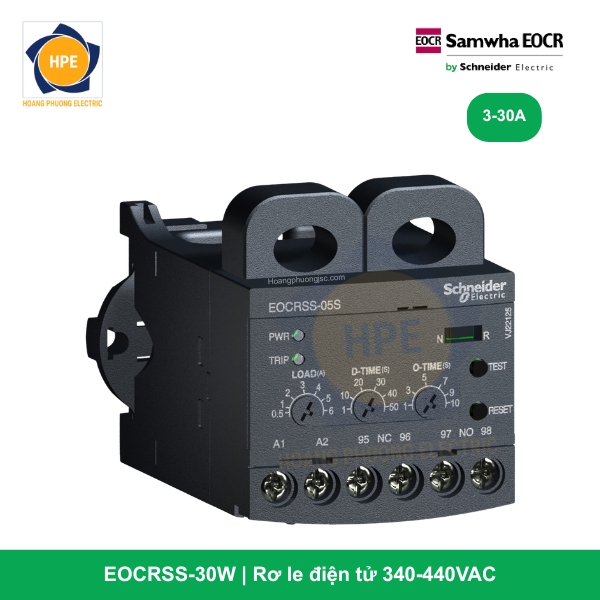

Rơ le EOCRSS-30W thuộc dòng rơ le điện tử Analog EOCR-SS (Super Smart) độc quyền từ Schneider Electric. Với dải dòng tiêu chuẩn 3-30A kết hợp cùng dải nguồn nuôi điện áp cao 380V – 440V AC, thiết bị cho phép trích xuất nguồn điều khiển trực tiếp từ mạch động lực pha – pha. Giải pháp này giúp các kỹ sư loại bỏ hoàn toàn việc đi dây trung tính cồng kềnh hoặc lắp thêm biến áp hạ nguồn, tối ưu hóa chi phí và không gian cho tủ điện công nghiệp.
Giới thiệu chi tiết về mã hàng EOCRSS-30W
Mã hàng EOCRSS-30W mang lại sự kết hợp hoàn hảo giữa tính tiện ích cơ khí và hiệu suất bảo vệ điện tử:
-
SS (Super Smart): Dòng rơ le trạng thái rắn (Solid-state) bảo vệ quá dòng bằng mạch điện tử kỹ thuật số, dùng chung cho cả động cơ 1 pha và 3 pha.
-
Dải dòng “30”: Phạm vi cài đặt bảo vệ dòng điện từ 3.0A đến 30A, phù hợp lý tưởng cho các dòng động cơ 3 pha công suất từ 1.5kW đến 15kW (như hệ thống quạt thông gió, bơm ly tâm, băng tải truyền động, máy nén khí tầm trung).
-
Ký hiệu “W”: Quy định mức điện áp nguồn cấp điều khiển dải rộng từ 380V đến 440V AC (50/60Hz). Chỉ cần đấu nối 2 pha bất kỳ vào chân nguồn nuôi của rơ le là thiết bị lập tức hoạt động, vô cùng tiện lợi cho các mạng điện nhà máy.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRSS-30W |
| Dải cài đặt dòng điện (LOAD) | 3.0…30 A |
| Điện áp nguồn điều khiển (Us) | 380…440 V AC (50/60Hz) |
| Thời gian trễ khởi động (D-Time) | 0.2…30 giây |
| Thời gian trễ tác động (O-Time) | 0.2…10 giây |
| Cấu hình tiếp điểm ngõ ra | 1 NO (97-98) + 1 NC (95-96) – Chế độ Standard |
| Phương thức đo dòng | Lỗ xuyên tâm (2 lỗ CT đúc sẵn trên thân) |
| Tính năng bảo vệ | Quá dòng (Overcurrent), Mất pha (Phase Loss), Kẹt Rô-to (Locked Rotor) |
| Kiểu gá lắp | Gắn thanh DIN Rail 35mm hoặc bắt vít trực tiếp |
Tìm hiểu thêm tại:
Catalogues: EOCRSS-Schneider
Các chức năng bảo vệ cốt lõi của EOCRSS-30W
EOCRSS-30W giải quyết triệt để các rủi ro vận hành nhờ bộ vi xử lý MCU đo lường dòng điện thực tế:
1. Bảo vệ Quá tải điện tử chính xác tuyệt đối
Động cơ dải 1.5kW – 15kW khi chạy quá tải sẽ sinh nhiệt rất nhanh trên cuộn dây. EOCRSS-30W giám sát dòng điện trực tiếp, ra lệnh ngắt mạch chính xác theo thời gian trễ O-TIME đã cài đặt. Thiết bị đo dòng bằng cảm biến điện tử nên hoàn toàn không bị ảnh hưởng hay sai lệch bởi nhiệt độ tích tụ trong tủ điện như rơ le nhiệt lưỡng kim.
2. Phát hiện mất pha tức thì trong 3 giây
Khi mạng lưới điện bị đứt pha đột ngột, động cơ 3 pha sẽ bị gầm, sụt công suất và cháy cuộn dây chỉ trong vài phút. Rơ le điện tử nhận biết sự sụt giảm hoặc mất cân bằng dòng điện giữa các pha cực nhạy và ra lệnh ngắt cuộn hút contactor chỉ trong vòng dưới 3 giây.
3. Công nghệ lỗ xuyên tâm an toàn và bền bỉ
Dây cáp động lực được luồn trực tiếp xuyên qua 2 lỗ CT của rơ le mà không cần cắt dây hay vặn vít mạch lực trên thiết bị. Thiết kế thông minh này:
-
Cách ly hoàn toàn mạch động lực (điện áp cao) và mạch điều khiển (điện áp thấp).
-
Triệt tiêu nguy cơ phóng điện chập cháy do hiện tượng lỏng đầu cốt (move) sinh nhiệt khi dòng điện chạy qua liên tục.
Các mã dòng EOCRSS và dải dòng bảo vệ
| EOCRSS-05S |
Rơ le điện tử 0.5-6A, 24-240V AC/DC
|
| EOCRSS-30S |
Rơ le điện tử 3-30A, 24-240V AC/DC
|
| EOCRSS-60S |
Rơ le điện tử 5-60A, 24-240V AC/DC
|
| EOCRSS-05W |
Rơ le điện tử 0.5-6A, 340-440VAC
|
| EOCRSS-30W |
Rơ le điện tử 3-30A, 340-440VAC
|
| EOCRSS-60W |
Rơ le điện tử 5-60A, 340-440VAC
|
Hướng dẫn cài đặt vận hành nhanh
Thiết bị tối giản hóa quy trình vận hành thông qua 3 núm vặn Analog trực quan ở mặt trước:
-
D-TIME: Cài đặt thời gian khởi động (thường đặt từ 4-8 giây tùy tải nặng hay nhẹ) để rơ le bỏ qua đỉnh dòng khởi động (dòng Ampe vọt cao lúc vừa bấm máy).
-
O-TIME: Cài đặt thời gian cho phép quá tải nhất thời (thường đặt từ 3-5 giây) nhằm tránh rơ le tác động nhầm khi phụ tải công nghiệp biến động ngắn hạn.
-
LOAD: Khởi động động cơ chạy ổn định ở mức tải cao nhất, dùng ampe kìm đo dòng thực tế. Xoay núm LOAD từ mức tối đa ngược chiều kim đồng hồ cho đến khi đèn LED đỏ bắt đầu nhấp nháy, sau đó xoay nhích ngược lên lại khoảng 10-15% để làm ngưỡng bảo vệ chuẩn.
Hệ thống đèn báo hiệu:
-
LED Xanh: Báo thiết bị đã được cấp nguồn 380V/440V sẵn sàng bảo vệ.
-
LED Đỏ: Sáng đứng khi rơ le đã kích hoạt lệnh ngắt (Trip) để bảo vệ động cơ khỏi sự cố.
Lợi ích lớn khi chọn EOCRSS-30W
-
Tiết kiệm chi phí vật tư: Giảm chi phí đi dây trung tính cho toàn bộ hệ thống tủ điện hoặc chi phí mua biến áp đổi nguồn điều khiển.
-
Độ bền trạng thái rắn: Không có cơ cấu cơ khí mài mòn, không bị ảnh hưởng bởi bụi bẩn hay độ ẩm môi trường nhà máy, tuổi thọ sản phẩm cực cao.
-
Thiết kế gọn gàng: Tiết kiệm không gian lắp đặt đáng kể, giúp tủ điện chuyên nghiệp và thẩm mỹ hơn.
Kết luận
Rơ le điện tử EOCRSS-30W Schneider là giải pháp bảo vệ động cơ dải trung tối ưu nhất cho các hệ thống sử dụng mạch điều khiển nguồn 380V. Độ chính xác cao, vận hành bền bỉ và khả năng đấu nối linh hoạt không cần dây nguội chính là những lý do giúp mã hàng này luôn được các đơn vị lắp ráp tủ điện ưu tiên lựa chọn.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
