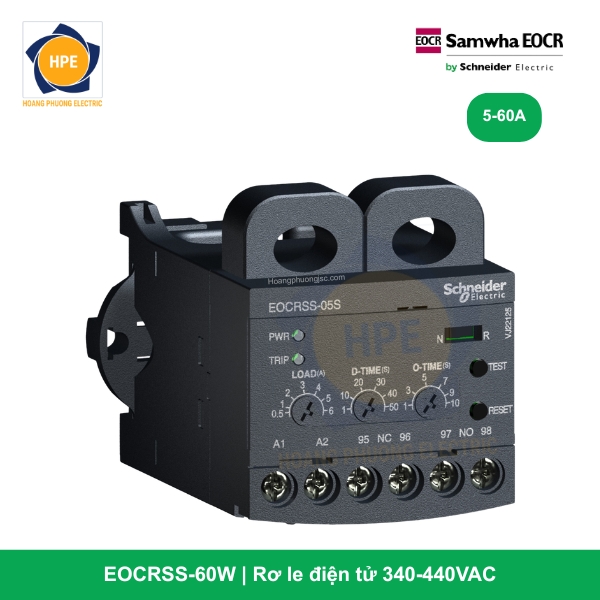

Rơ le EOCRSS-60W là dòng thiết bị bảo vệ động cơ điện tử Analog sở hữu dải dòng lớn nhất của dòng EOCR-SS (Super Smart) tích hợp nguồn nuôi điện áp cao 380V – 440V AC. Với khả năng giám sát trực tiếp dòng điện lên đến 60A qua lỗ xuyên tâm, thiết bị cho phép trích xuất nguồn điều khiển trực tiếp từ mạch động lực pha – pha, loại bỏ hoàn toàn sự cồng kềnh của dây trung tính hoặc biến áp hạ nguồn, mang lại giải pháp bảo vệ cực kỳ gọn gàng và kinh tế cho các động cơ tải nặng.
Giới thiệu chi tiết về mã hàng EOCRSS-60W
Mã hàng EOCRSS-60W là sự lựa chọn cấu hình lý tưởng cho các hệ thống máy móc công nghiệp nặng:
-
SS (Super Smart): Dòng rơ le trạng thái rắn (Solid-state) bảo vệ quá dòng bằng mạch điện tử sử dụng vi xử lý MCU, linh hoạt bảo vệ cho cả động cơ 1 pha lẫn 3 pha.
-
Dải dòng “60”: Phạm vi cài đặt bảo vệ rộng từ 5.0A đến 60A, đáp ứng hoàn hảo cho các động cơ 3 pha công suất lớn từ 15kW đến 30kW (như máy nén khí trục vít, quạt hút ly tâm công suất lớn, máy nghiền, hệ thống bơm nước trạm độc lập).
-
Ký hiệu “W”: Quy định mức điện áp nguồn cấp điều khiển pha – pha dải rộng từ 380V đến 440V AC (50/60Hz), giúp kỹ thuật viên đấu nối cực kỳ nhanh chóng tại các khu vực nhà xưởng không có sẵn đường dây nguội.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRSS-60W |
| Dải cài đặt dòng điện (LOAD) | 5.0…60 A |
| Điện áp nguồn điều khiển (Us) | 380…440 V AC (50/60Hz) |
| Thời gian trễ khởi động (D-Time) | 0.2…30 giây |
| Thời gian trễ tác động (O-Time) | 0.2…10 giây |
| Cấu hình tiếp điểm ngõ ra | 1 NO (97-98) + 1 NC (95-96) – Chế độ Standard |
| Phương thức đo dòng | Lỗ xuyên tâm (2 lỗ CT đúc sẵn trên thân) |
| Tính năng bảo vệ | Quá dòng (Overcurrent), Mất pha (Phase Loss), Kẹt Rô-to (Locked Rotor) |
| Phương thức lắp đặt | Gắn thanh DIN Rail 35mm hoặc bắt vít trực tiếp |
Tìm hiểu thêm tại:
Catalogues: EOCRSS-Schneider
Các chức năng bảo vệ vượt trội cho tải nặng
Đối với các động cơ lớn dải dòng lên tới 60A, sự cố điện luôn đi kèm rủi ro thiệt hại chi phí rất cao. EOCRSS-60W giải quyết triệt để vấn đề này nhờ:
1. Bảo vệ Quá tải điện tử chính xác dải lớn
Dòng điện chịu tải của động cơ được giám sát liên tục bằng vi xử lý điện tử. Khi tải nặng đột xuất làm dòng điện vượt quá mức cài đặt, rơ le sẽ tính toán chính xác thời gian O-TIME và ngắt mạch điều khiển để bảo vệ cuộn dây động cơ không bị om nhiệt. Thiết bị hoạt động độc lập, không bị sai số bởi nhiệt độ tích tụ trong tủ điện như rơ le nhiệt lưỡng kim thông thường.
2. Phát hiện mất pha tức thì trong 3 giây
Hiện tượng mất pha ở động cơ công suất lớn cực kỳ nguy hiểm. EOCRSS-60W nhận diện sự sụt giảm dòng điện bất thường giữa các pha cực nhạy và ra lệnh ngắt cuộn hút khởi động từ trong vòng dưới 3 giây, bảo vệ an toàn tuyệt đối trước khi động cơ kịp phát tiếng gầm và cháy cuộn dây.
3. Công nghệ luồn dây xuyên tâm an toàn tuyệt đối
Dây động lực chịu tải lớn được luồn thẳng trực tiếp xuyên qua hai lỗ trên thân rơ le. Thiết kế này giúp cách ly hoàn toàn điện áp mạch lực và mạch điều khiển, triệt tiêu nguy cơ phóng điện chập cháy do hiện tượng lỏng đầu cốt (move) khi dòng điện lớn chạy qua liên tục.
Các mã dòng EOCRSS và dải dòng bảo vệ
| EOCRSS-05S |
Rơ le điện tử 0.5-6A, 24-240V AC/DC
|
| EOCRSS-30S |
Rơ le điện tử 3-30A, 24-240V AC/DC
|
| EOCRSS-60S |
Rơ le điện tử 5-60A, 24-240V AC/DC
|
| EOCRSS-05W |
Rơ le điện tử 0.5-6A, 340-440VAC
|
| EOCRSS-30W |
Rơ le điện tử 3-30A, 340-440VAC
|
| EOCRSS-60W |
Rơ le điện tử 5-60A, 340-440VAC
|
Hướng dẫn cài đặt và vận hành nhanh
Thiết bị tối giản hóa việc vận hành thông qua 3 núm vặn cơ Analog trực quan ở mặt trước:
-
D-TIME: Cài đặt thời gian khởi động (thường đặt từ 5-10 giây tùy độ nặng của tải) để rơ le bỏ qua đỉnh dòng khởi động (dòng Ampe vọt cao lúc bấm máy).
-
O-TIME: Cài đặt thời gian cho phép quá tải nhất thời (thường đặt từ 3-5 giây) để tránh rơ le ngắt nhầm khi phụ tải công nghiệp biến động ngắn hạn.
-
LOAD: Khởi động máy chạy ổn định ở mức tải lớn nhất, dùng ampe kìm đo dòng thực tế. Xoay núm LOAD từ mức max ngược chiều kim đồng hồ cho đến khi đèn LED đỏ bắt đầu nhấp nháy, sau đó xoay nhích ngược lên lại khoảng 10-15% để làm ngưỡng bảo vệ chuẩn.
Hệ thống đèn báo hiệu:
-
LED Xanh: Báo thiết bị đã được cấp nguồn 380V/440V sẵn sàng bảo vệ.
-
LED Đỏ: Sáng đứng khi rơ le đã kích hoạt lệnh ngắt (Trip) để bảo vệ động cơ khỏi sự cố.
Lợi ích kinh tế và vận hành của EOCRSS-60W
-
Tối giản hóa vật tư: Tiết kiệm chi phí đi dây trung tính cho toàn bộ hệ thống hoặc chi phí lắp đặt thêm biến áp đổi nguồn cho mạch điều khiển.
-
Không cần CT phụ: Tiết kiệm không gian lắp đặt bên trong tủ điện và giảm chi phí mua sắm các bộ biến dòng cồng kềnh cho dải dòng 60A.
-
Độ bền trạng thái rắn: Không có cấu trúc cơ khí mài mòn, tuổi thọ sản phẩm cực cao, vận hành bền bỉ nhiều năm không cần bảo trì.
Kết luận
Rơ le điện tử EOCRSS-60W Schneider là giải pháp bảo vệ động cơ tải nặng dải 60A tối ưu và kinh tế nhất cho các hệ thống mạch điều khiển nguồn 380V. Sự kết hợp giữa công nghệ đo lường chính xác và thiết kế đấu nối linh hoạt không cần dây nguội giúp hệ thống điện công nghiệp của bạn luôn vận hành ổn định, an toàn và chuyên nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
