Rơ le điện tử EOCRSS-05S Schneider | 0.5-6A

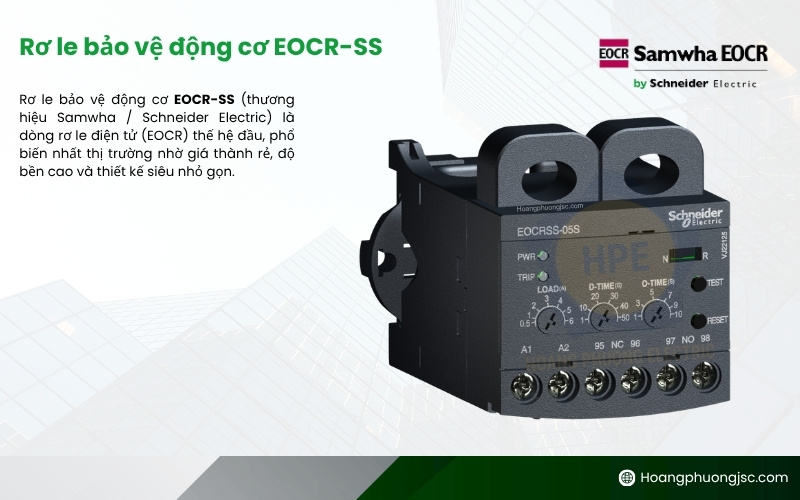

Rơ le EOCRSS-05S thuộc dòng EOCR-SS (Super Smart) – dòng sản phẩm Analog mang tính biểu tượng của Schneider Electric (phát triển từ nền tảng Samwha Hàn Quốc). Với thiết kế 2 lỗ xuyên tâm (CT) đơn giản, giá thành cực kỳ cạnh tranh và độ bền bỉ vượt trội, EOCRSS-05S là sự lựa chọn hàng đầu để bảo vệ các động cơ công suất nhỏ chống lại các sự cố về dòng điện.

Giới thiệu chi tiết về mã hàng EOCRSS-05S

Mã hàng EOCRSS-05S sở hữu những đặc tính kỹ thuật cốt lõi tạo nên thương hiệu EOCR:

• SS (Super Smart / Single Phase & 3-Phase): Dòng rơ le điện tử Analog tối giản, sử dụng bộ vi xử lý để giám sát dòng điện, linh hoạt bảo vệ cho cả động cơ 1 pha lẫn 3 pha.

• Dải dòng “05”: Phạm vi cài đặt dòng bảo vệ từ 0.5A đến 6A. Đây là dải dòng chuyên dụng cho các động cơ công suất nhỏ như bơm định lượng, quạt thông gió, động cơ quạt làm mát tủ điện, hoặc các hệ thống băng tải mini.

• Ký hiệu “S”: Nguồn điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC. Tính năng này giúp rơ le miễn nhiễm với sự trồi sụt điện áp và có thể lắp đặt trong cả mạch điều khiển AC lẫn DC.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS

Tìm hiểu thêm tại:

Catalogues: EOCRSS-Schneider

Chức năng bảo vệ và nguyên lý vận hành của EOCRSS-05S

Dù là dòng sản phẩm kinh tế, EOCRSS-05S vẫn mang lại khả năng bảo vệ điện tử chính xác tuyệt đối:

1. Bảo vệ Quá tải và Kẹt Rô-to

Thiết bị đo dòng điện chạy qua 2 lỗ CT tích hợp trên thân. Khi dòng điện vượt quá ngưỡng cài đặt trên núm LOAD, bộ vi xử lý bắt đầu đếm ngược theo thời gian O-TIME đã đặt. Nếu hết thời gian trễ mà dòng điện không hạ xuống, rơ le sẽ tác động ngắt tiếp điểm để ngắt khởi động từ.

2. Bảo vệ Mất pha cực nhạy (Phase Loss)

Đối với động cơ 3 pha, việc mất pha sẽ làm dòng điện ở các pha còn lại tăng vọt đột biến. EOCRSS-05S nhận diện sự bất thường này cực nhanh và ra lệnh ngắt mạch trong vòng dưới 3 giây, bảo vệ cuộn dây không bị om nhiệt, cháy hỏng.

3. Công nghệ xuyên tâm an toàn và tiện lợi

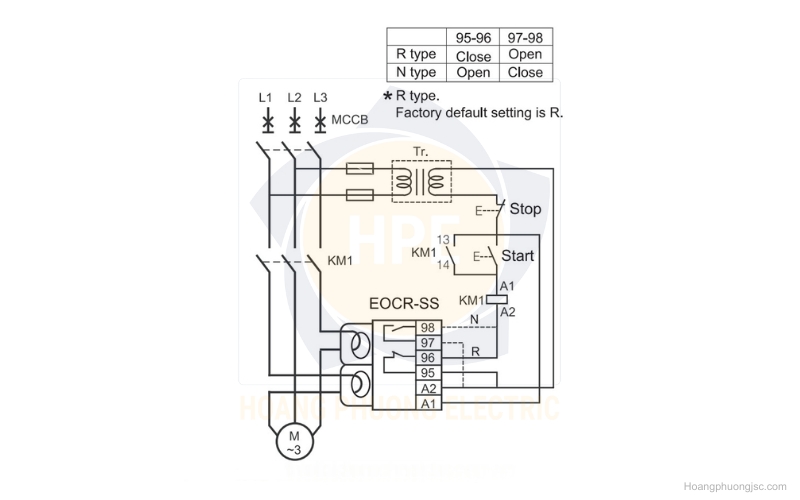

Dây động lực của mạch lực được luồn trực tiếp xuyên qua 2 lỗ của rơ le mà không cần đấu nối vít lực. Cách làm này mang lại 2 lợi ích lớn:

• Cách ly hoàn toàn mạch lực (điện áp cao) và mạch điều khiển (điện áp thấp).

• Loại bỏ rủi ro phóng điện, sinh nhiệt do hiện tượng lỏng ốc vít (move) thường gặp ở rơ le nhiệt.

Các mã dòng EOCRSS và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh (Quy trình 3 bước)

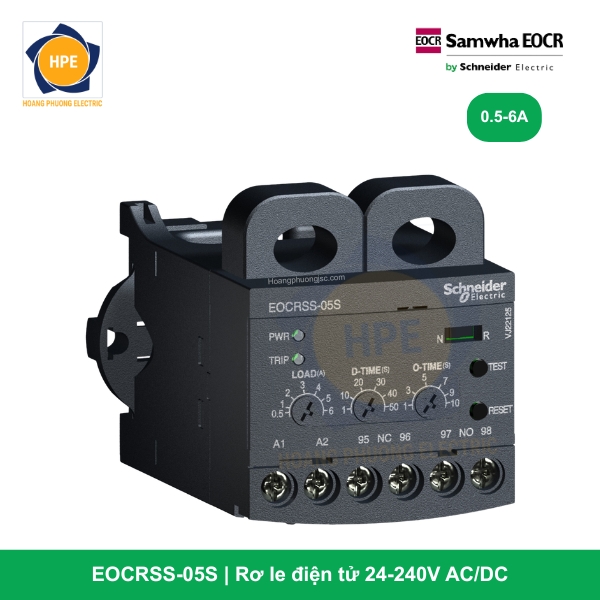

Mặt trước của EOCRSS-05S tích hợp 3 núm xoay Analog trực quan:

1. D-TIME (Delay Time): Đặt thời gian khởi động của động cơ (thường từ 3-5 giây cho tải nhỏ) để rơ le bỏ qua dòng đỉnh khi vừa bật máy.

2. O-TIME (Operating Time): Thời gian trễ ngắt khi quá tải (thường đặt 3-4 giây) nhằm tránh tác động nhầm với các dao động tải nhất thời.

3. LOAD: Xoay núm về giá trị dòng chạy thực tế của động cơ (đo bằng ampe kìm), sau đó xoay nhích lên khoảng 10-15% để làm ngưỡng bảo vệ chuẩn.

Chỉ thị đèn LED:

• LED Xanh (PWR): Đang cấp nguồn nuôi ổn định.

• LED Đỏ (TRIP): Sáng khi rơ le đã tác động ngắt mạch điều khiển để bảo vệ động cơ.

Lợi ích khi đầu tư dòng rơ le huyền thoại EOCRSS-05S

• Chi phí tối ưu: Là giải pháp bảo vệ động cơ bằng điện tử có mức giá tốt nhất của Schneider Electric.

• Không phụ thuộc môi trường: Đo dòng trực tiếp bằng điện tử nên không bị sai số bởi nhiệt độ môi trường xung quanh tủ điện như rơ le nhiệt.

• Độ bền trạng thái rắn: Không có cấu trúc cơ khí mài mòn, tuổi thọ sản phẩm cực cao, hoạt động bền bỉ nhiều năm không cần bảo trì.

Kết luận

Rơ le điện tử EOCRSS-05S Schneider là “chuẩn mực” của sự đơn giản, hiệu quả và kinh tế. Đối với các ứng dụng bảo vệ động cơ dải dòng nhỏ, đây luôn là sự lựa chọn an tâm và tiết kiệm chi phí nhất cho mọi kỹ sư và nhà thầu cơ điện.
