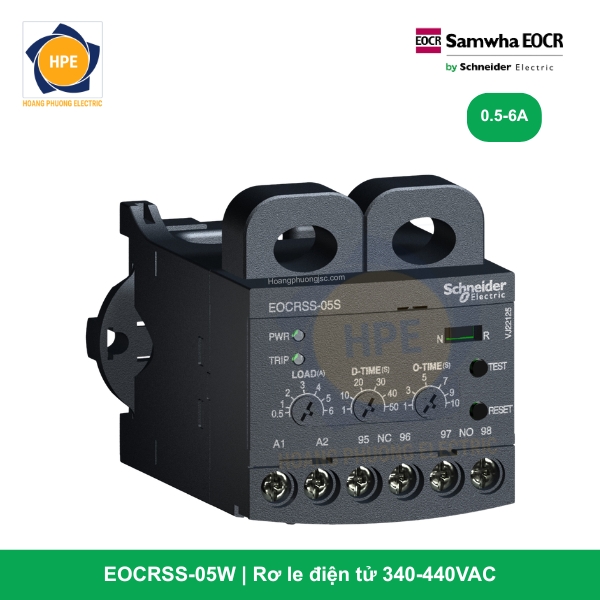

Rơ le điện tử EOCRSS-05W Schneider | 0.5-6A

Rơ le EOCRSS-05W thuộc dòng sản phẩm rơ le điện tử Analog EOCR-SS (Super Smart) kinh điển của Schneider Electric. Thiết bị được thiết kế đặc biệt với dải nguồn nuôi điện áp cao 380V – 440V AC, giúp các kỹ sư đấu nối trực tiếp vào mạch động lực pha – pha mà không cần kéo thêm dây trung tính (dây nguội) hoặc sử dụng biến áp cách ly hạ nguồn, cực kỳ tối ưu cho các tủ điện phân phối công nghiệp.

Giới thiệu chi tiết về mã hàng EOCRSS-05W

Mã hàng EOCRSS-05W mang lại sự tiện lợi tối đa trong thiết kế mạch điều khiển:

• SS (Super Smart): Dòng rơ le điện tử giám sát dòng điện bằng bộ vi xử lý MCU, bảo vệ hiệu quả cho cả động cơ 1 pha và 3 pha với độ chính xác cao.

• Dải dòng “05”: Phạm vi cài đặt bảo vệ dòng nhỏ từ 0.5A đến 6A, chuyên dụng cho các tải công suất nhỏ: bơm định lượng, quạt làm mát tủ điện, quạt hút thông gió mini, động cơ sấy hoặc các mạch điều khiển công suất thấp.

• Ký hiệu “W”: Quy định mức điện áp nguồn nuôi điều khiển pha – pha dải rộng từ 380V đến 440V AC (50/60Hz). Người thợ chỉ cần lấy 2 dây pha bất kỳ đấu vào chân nguồn của rơ le là thiết bị có thể hoạt động ngay lập tức.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS

Tìm hiểu thêm tại:

Catalogues: EOCRSS-Schneider

Các chức năng bảo vệ cốt lõi của EOCRSS-05W

EOCRSS-05W mang lại sự an tâm tuyệt đối nhờ các tính năng bảo vệ điện tử thông minh:

1. Bảo vệ Quá tải dòng nhỏ chính xác

Các động cơ công suất nhỏ thường có cuộn dây rất mảnh và dễ cháy khi gặp sự cố tăng dòng. Công nghệ điện tử của EOCRSS-05W cho phép tinh chỉnh chi tiết từng Ampe từ mức 0.5A, ngắt mạch chính xác theo thời gian trễ O-TIME đã cài đặt mà không bị sai số do nhiệt độ môi trường bên trong tủ điện.

2. Phát hiện mất pha trong 3 giây (Phase Loss)

Khi mạng lưới điện bị đứt hoặc mất 1 pha, dòng điện ở các pha còn lại sẽ vọt lên rất cao. Bộ vi xử lý MCU của rơ le sẽ nhận diện sự mất cân bằng dòng điện này và ra lệnh ngắt cuộn hút khởi động từ trong vòng dưới 3 giây, bảo vệ động cơ trước khi nhiệt độ kịp tích tụ gây cháy dây.

3. Thiết kế lỗ xuyên tâm cách ly an toàn

Cáp nguồn của động cơ được luồn trực tiếp qua 2 lỗ CT của rơ le. Thiết kế này giúp mạch động lực hoàn toàn độc lập và cách ly với mạch điều khiển, loại bỏ hoàn toàn rủi ro phóng điện, sinh nhiệt do lỏng vít (move) — nhược điểm cố hữu của rơ le nhiệt truyền thống.

Các mã dòng EOCRSS và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh

Mặt trước của EOCRSS-05W tích hợp 3 núm vặn Analog điều chỉnh cơ học:

1. D-TIME: Cài đặt thời gian khởi động (thường từ 2-5 giây cho tải nhỏ) để rơ le bỏ qua dòng đỉnh (dòng Ampe vọt cao lúc vừa bấm máy).

2. O-TIME: Cài đặt thời gian trễ ngắt khi quá tải (thường từ 3-4 giây) nhằm tránh rơ le tác động sai với các dao động tải ngắn hạn.

3. LOAD: Khởi động động cơ hoạt động ổn định ở mức tải cao nhất, dùng ampe kìm đo dòng thực tế. Xoay núm LOAD từ mức tối đa ngược chiều kim đồng hồ cho đến khi đèn LED đỏ bắt đầu nhấp nháy, sau đó xoay nhích ngược lên lại khoảng 10-15% để làm ngưỡng bảo vệ tiêu chuẩn.

Đèn LED báo hiệu:

• LED Xanh: Báo thiết bị đã được cấp nguồn 380V/440V ổn định.

• LED Đỏ: Sáng đứng khi rơ le đã Trip ngắt mạch để bảo vệ động cơ.

Lợi ích khi sử dụng EOCRSS-05W

• Tối giản bản vẽ đấu nối: Tiết kiệm chi phí đi dây trung tính hoặc chi phí mua cục biến áp đổi nguồn cho mạch điều khiển.

• Kinh tế cao: Giải pháp bảo vệ điện tử chính hãng Schneider với mức giá thành cực kỳ cạnh tranh.

• Độ bền vô hạn: Công nghệ trạng thái rắn (Solid-state) không hao mòn cơ khí, hoạt động bền bỉ, không cần bảo trì định kỳ.

Kết luận

Rơ le điện tử EOCRSS-05W Schneider là giải pháp hoàn hảo và chuyên dụng nhất cho các ứng dụng tải nhỏ chạy trong hệ thống tủ điện sử dụng nguồn điều khiển 380V. Độ chính xác cao, lắp đặt gọn gàng và không cần dây trung tính là những ưu điểm giúp mã hàng này luôn được các kỹ sư tin dùng.
