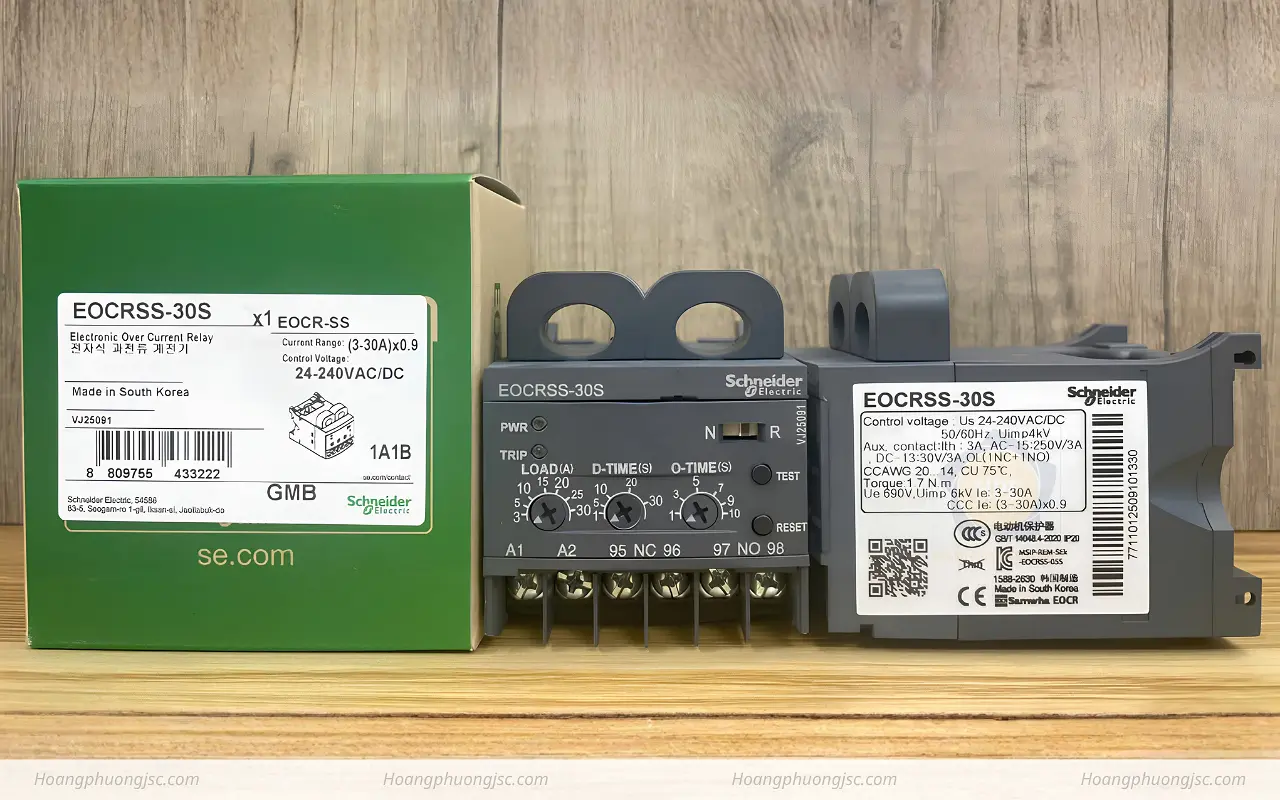

Rơ le điện tử EOCRSS-30S Schneider | 3-30A

Rơ le EOCRSS-30S thuộc dòng rơ le điện tử Analog EOCR-SS (Super Smart) kinh điển của Schneider Electric. Tích hợp dải dòng thông dụng 3-30A, thiết bị này là sự thay thế hoàn hảo cho các dòng rơ le nhiệt truyền thống trong các tủ điện công nghiệp. Nhờ công nghệ cảm biến dòng điện qua lỗ xuyên tâm và bộ vi xử lý thông minh, sản phẩm mang lại độ chính xác tuyệt đối mà các dòng cơ khí không thể đạt được.

Giới thiệu chi tiết về mã hàng EOCRSS-30S

Mã hàng EOCRSS-30S được các kỹ sư điện ưa chuộng nhờ thiết kế tối giản nhưng mang lại hiệu quả bảo vệ tối đa:

• SS (Super Smart): Dòng rơ le trạng thái rắn (Solid-state) bảo vệ quá dòng bằng mạch điện tử, thích hợp cho cả hệ thống động cơ 1 pha và 3 pha.

• Dải dòng “30”: Ngưỡng cài đặt bảo vệ từ 3.0A đến 30A, đáp ứng hoàn hảo cho các động cơ 3 pha công suất từ 1.5kW đến 15kW (như quạt hút công nghiệp, bơm ly tâm, băng tải, máy nén khí tầm trung).

• Ký hiệu “S”: Sử dụng nguồn nuôi điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC. Điều này giúp rơ le hoạt động ổn định bất chấp sự trồi sụt của điện áp lưới và dễ dàng thích nghi với mọi sơ đồ mạch điều khiển.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-SS

Tìm hiểu thêm tại:

Catalogues: EOCRSS-Schneider

Các chức năng bảo vệ cốt lõi của EOCRSS-30S

EOCRSS-30S giải quyết triệt để các bài toán rủi ro mà rơ le nhiệt thông thường thường bỏ sót:

1. Bảo vệ Quá tải điện tử chính xác

Lớp cách điện cuộn dây động cơ dải 1.5kW – 15kW rất dễ bị tổn hại khi quá nhiệt. EOCRSS-30S đo dòng trực tiếp bằng linh kiện điện tử, ra lệnh ngắt mạch chính xác theo thời gian O-TIME đã cài đặt. Thiết bị hoàn toàn không bị ảnh hưởng bởi nhiệt độ môi trường bên trong tủ điện (sai số bằng 0).

2. Bảo vệ Mất pha tức thì (Phase Loss)

Khi xảy ra sự cố mất 1 trong 3 pha, dòng điện ở các pha còn lại sẽ vọt cao đột biến khiến động cơ phát tiếng kêu lớn và cháy cuộn dây trong vài phút. Rơ le điện tử nhận biết sự sụt giảm dòng điện bất thường này và ngắt mạch điều khiển trong vòng dưới 3 giây.

3. Công nghệ luồn dây xuyên tâm an toàn

Cáp động lực lực đi thẳng từ contactor qua 2 lỗ CT của rơ le rồi ra động cơ. Không có tiếp xúc cơ khí vặn vít mạch lực trên rơ le, triệt tiêu hoàn toàn nguy cơ cháy nổ do hiện tượng lỏng đầu cốt (move) sinh nhiệt.

Các mã dòng EOCRSS và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành 3 bước nhanh chóng

Mặt trước của thiết bị gồm 3 núm vặn cơ trực quan:

1. D-TIME: Đặt thời gian khởi động (thường 4-8 giây). Trong thời gian này, rơ le sẽ bỏ qua đỉnh dòng khởi động (dòng đỉnh Ampe tăng cao) của động cơ.

2. O-TIME: Đặt thời gian cho phép quá tải nhất thời (thường 3-5 giây) để tránh ngắt nhầm khi tải có biến động nhỏ.

3. LOAD: Khởi động động cơ, dùng ampe kìm đo dòng chạy thực tế ổn định. Xoay núm LOAD từ giá trị lớn nhất ngược kim đồng hồ cho đến khi đèn LED đỏ (TRIP) bắt đầu nhấp nháy, sau đó xoay nhích lên trên mức đó khoảng 10-15%.

Chỉ thị đèn LED:

• LED Xanh: Báo thiết bị đã được cấp nguồn nuôi sẵn sàng.

• LED Đỏ: Sáng đứng khi rơ le đã thực hiện lệnh ngắt mạch (Trip) để bảo vệ động cơ.

Lợi ích lớn khi chọn EOCRSS-30S

• Kinh tế tối ưu: Mức chi phí đầu tư vô cùng hợp lý cho một thiết bị bảo vệ điện tử chính hãng Schneider.

• Độ bền vô hạn: Công nghệ trạng thái rắn không cơ khí mài mòn, không bị hư hỏng do bụi bẩn hay độ ẩm môi trường.

• Linh hoạt lắp đặt: Kích thước gọn gàng, tiết kiệm không gian tủ điện đáng kể.

Kết luận

Rơ le điện tử EOCRSS-30S Schneider là “trợ thủ đắc lực” bảo vệ an toàn cho các động cơ dải trung bình. Bền bỉ, chính xác, kinh tế và dễ cài đặt chính là lý do vì sao mã hàng này luôn xuất hiện trong hầu hết các tủ điện công nghiệp tiêu chuẩn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
