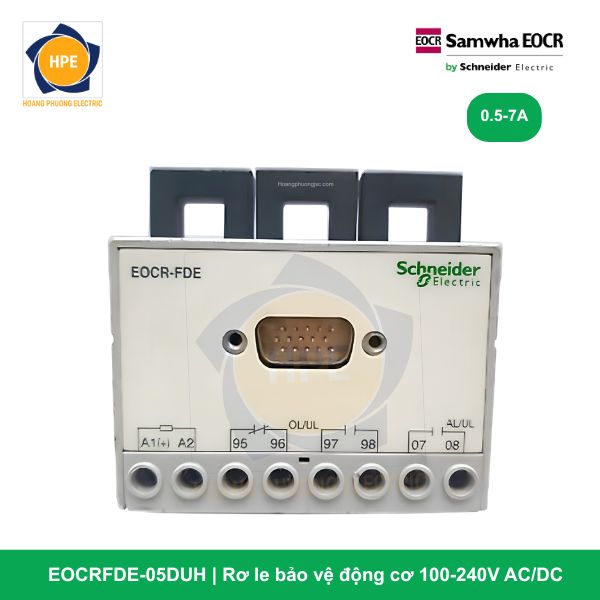

Rơ le EOCR FDE-05DUH là dòng rơ le kỹ thuật số thông minh thế hệ mới của Schneider Electric, sở hữu bước đột phá lớn về công nghệ hiển thị trực quan và kiến trúc module tách rời: Thân rơ le cảm biến dòng gá gọn gàng bên trong tủ điện (Din-rail), còn mặt hiển thị số (Display Unit) được đưa ra ngoài mặt cánh tủ điều khiển thông qua một sợi cáp mạng RJ45. Giải pháp này cho phép kỹ sư vận hành có thể giám sát trực tiếp, cài đặt thông số và kiểm tra nhật ký lỗi mà không cần phải mở cửa tủ điện, loại bỏ hoàn toàn nguy cơ mất an toàn do hiện tượng phóng điện hồ quang (Arc Flash).
Điểm vượt trội tạo nên đẳng cấp của dòng FDE so với các thế hệ trước chính là cấu trúc màn hình LED cải tiến. Thay vì hiển thị dòng điện tuần hoàn luân phiên từng pha, màn hình của FDE-05DUH được thiết kế các dòng LED riêng biệt để hiển thị đồng thời giá trị dòng điện thực tế của cả 3 pha L1, L2, L3 tại cùng một thời điểm. Thiết bị sở hữu dải dòng tải nhị thứ tiêu chuẩn từ 0.5A đến 7A (05), hoạt động lý tưởng với lưới điện điều khiển linh hoạt 100-240V AC/DC (U), cấu trúc Hole Type (Dạng lỗ xuyên cáp) cách ly mạch lực an toàn và hệ tiếp điểm an toàn cao Fail-Safe (H), biến FDE-05DUH trở thành mảnh ghép hoàn hảo cho các tủ điều khiển động cơ (MCC) trung tâm hiện đại.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FDE
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCR FDE-05DUH |
| Kiểu thiết kế hiển thị | Màn hình số LED tách rời, hiển thị đồng thời dòng điện 3 pha (L1, L2, L3) |
| Kiểu thiết kế cơ khí | Hole / Window Type (Dạng 3 lỗ xuyên cáp cảm ứng từ trường) |
| Dải cài đặt dòng tải trực tiếp | 0.5 A đến 7 A (Cấu hình mã 05 tiêu chuẩn) |
| Dải cài đặt với CT phụ | Lên đến 800A (Khi luồn dây thứ cấp của cụm CT ngoài x/5A qua lỗ rơ le) |
| Điện áp nguồn nuôi (Us) | 100…240 V AC/DC (Free Voltage 50/60Hz) |
| Cơ chế tiếp điểm ngõ ra | Fail-Safe Operation (Mở mạch điều khiển khi lỗi hoặc sập nguồn nuôi) |
| Đặc tính dòng ngắt (Trip Curve) | Definite (Định hạn) hoặc Inverse (Nghịch đảo dải nhiệt) tùy chọn cài đặt |
| Tổng hợp chức năng bảo vệ | Quá dòng (Overcurrent), Thấp dòng (Undercurrent), Mất pha (Phase Loss), Đảo pha (Phase Reversal), Lệch pha dòng (Current Unbalance), Kẹt rô-to khi khởi động (Stall), Kẹt rô-to khi đang chạy (Lock) |
Các ưu điểm công nghệ vượt trội của cấu hình EOCR FDE-05DUH
1. Hiển thị 3 pha đồng thời – Nâng cấp trải nghiệm vận hành số
Khác với dòng 3DE hiển thị dòng điện nhảy tuần hoàn pha L1 rồi đến L2, L3, dòng FDE sở hữu giao diện LED thông minh hiển thị đồng thời cả 3 giá trị này cùng một lúc. Kỹ sư vận hành chỉ cần đi lướt qua cửa tủ là có thể quét (scan) ngay trạng thái cân bằng tải của động cơ, phát hiện lập tức hiện tượng lệch pha dòng điện mà không cần nhấn nút chuyển pha, giúp rút ngắn thời gian chẩn đoán sự cố.
2. Kiến trúc màn hình số tách rời – An toàn và thẩm mỹ tối đa
Toàn bộ phần mạch lực dòng điện và thân xử lý trung tâm được giấu kín bên trong tủ gá trên thanh Din-rail. Việc đưa mặt hiển thị ra cánh tủ giúp tiết kiệm tối đa diện tích lắp đặt mặt tủ (chỉ cần khoét lỗ nhỏ cho mặt hiển thị LED và đi dây cáp mạng RJ45 bọc nhiễu), đồng thời bảo vệ người vận hành khỏi khoang chứa điện áp cao.
3. Cấu trúc lỗ xuyên cáp (Hole Type) cách ly từ tính an toàn
Mạch lực tải dải dòng nhỏ (hoặc dây tín hiệu từ cuộn thứ cấp của CT phụ ngoài x/5A) được luồn thẳng xuyên tâm qua 3 lỗ của thân rơ le. Nguyên lý cảm ứng điện từ giúp rơ le thu thập dữ liệu dòng tải chính xác mà không cần tiếp xúc vật lý với đồng thanh, triệt tiêu hoàn toàn các nguy cơ cháy nổ, sinh nhiệt do hiện tượng move tại các điểm đấu nối.
4. Hệ tiếp điểm an toàn cao Fail-Safe (Ký tự H)
Cấu hình Fail-Safe (H) đóng vai trò như một màng bảo vệ mạch điều khiển tự động: Khi rơ le được cấp nguồn bình thường, tiếp điểm đầu ra sẽ đóng lại để cho phép mạch khởi động động cơ hoạt động. Nếu có sự cố đứt dây nguồn điều khiển, mất điện nguồn nuôi tủ điện hoặc rơ le bị lỗi phần cứng bên trong, tiếp điểm này tự động bung mở lập tức để ngắt Khởi động từ (Contactor), đưa động cơ về trạng thái dừng an toàn.
Các mã dòng EOCR FDE và dải dòng bảo vệ
| EOCRFDE-05DUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCRFDE-80DUH |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCRFDE-05DUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
| EOCRFDE-80DUT |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
Ứng dụng thực tế
Mã hàng EOCR FDE-05DUH là sự lựa chọn cao cấp cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC trung tâm, nơi đòi hỏi khắt khe về tính scannable số liệu trực quan và an toàn vận hành cao:
-
Hệ thống tủ điện máy bơm nước, quạt hút thông gió hầm lò chạy qua hệ thống biến dòng CT phụ ngoài dải dòng lớn (ví dụ 100/5A, 300/5A…).
-
Các trạm bơm nước thải công nghiệp vận hành liên tục, hệ thống chiller điều hòa trung tâm tòa nhà, máy nén khí trục vít công suất lớn.
-
Các dây chuyền băng tải, máy khuấy, máy nghiền trong nhà máy xi măng, sắt thép, dệt may, nơi có môi trường nhiều bụi bặm (việc hiển thị 3 pha đồng thời ngoài cánh tủ giúp kỹ sư giám sát tải cực nhanh mà không cần mở tủ điện).
Kết luận
Rơ le điện tử hiển thị 3 pha đồng thời EOCR FDE-05DUH Schneider mang đến giải pháp bảo vệ động cơ toàn diện thế hệ mới. Thiết bị tối ưu hóa giữa khả năng bảo vệ kỹ thuật số 3 pha siêu chính xác, cấu trúc lỗ xuyên cáp an toàn, tiếp điểm Fail-Safe kiên cố và tính tiện lợi vượt trội của màn hình rời hiển thị đồng thời 3 pha bám mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC lên một tiêu chuẩn trực quan và an toàn cao hơn.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
