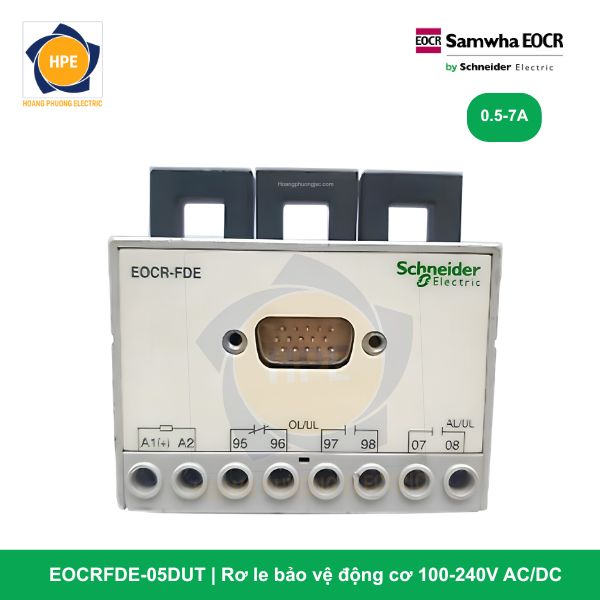

Rơ le EOCR FDE-05DUT là dòng rơ le kỹ thuật số thông minh phân khúc cao cấp thế hệ mới của Schneider Electric. Nổi bật với sự phối hợp đỉnh cao giữa công nghệ hiển thị trực quan và kết cấu cơ khí động lực vững chắc: Toàn bộ phần mạch lực cảm biến dòng điện được gá bên trong tủ điện sử dụng khối cực chân Terminal siết vít kiên cố, còn mặt hiển thị số (Display Unit) cải tiến được đưa cố định ra ngoài cánh tủ điều khiển thông qua một sợi cáp mạng RJ45. Giải pháp cơ khí thông minh này cho phép kỹ thuật viên có thể giám sát trực tiếp dòng điện 3 pha thực tế. Kiểm tra nhật ký lỗi và cấu hình thông số kỹ thuật ngay từ mặt ngoài tủ điện mà không cần phải mở cửa tủ, loại bỏ hoàn toàn nguy cơ mất an toàn do hiện tượng phóng điện hồ quang (Arc Flash).
Điểm nâng cấp đáng giá tạo nên đẳng cấp của dòng FDE chính là cấu trúc màn hình LED thông minh. Thay vì hiển thị dòng điện tuần hoàn luân phiên từng pha như dòng 3DE cũ, màn hình của FDE-05DUT hiển thị đồng thời giá trị dòng điện thực tế của cả 3 pha L1, L2, L3 tại cùng một thời điểm. Thiết bị sở hữu dải dòng tải nhị thứ tiêu chuẩn từ 0.5A đến 7A (05). Đối với hệ thống động cơ lớn, kỹ sư chỉ cần đấu nối dây tín hiệu từ cuộn thứ cấp của cụm biến dòng phụ ngoài (CT x/5A) trực tiếp vào các cực chân Terminal lực và cấu hình tỷ số CT trên mặt số. Kết hợp cấu trúc Terminal Type (T) bám vít chống rung lỏng cáp cùng dải nguồn nuôi điều khiển Free Voltage rộng 100-240V AC/DC (U), EOCR FDE-05DUT mang lại giải pháp vận hành lý tưởng cho các tủ điều khiển động cơ (MCC) công nghệ cao.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FDE
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCR FDE-05DUT |
| Kiểu thiết kế hiển thị | Màn hình số LED tách rời, hiển thị đồng thời dòng điện 3 pha (L1, L2, L3) |
| Kiểu thiết kế cơ khí | Terminal Type (Khối chân bắt vít trực tiếp trên các cực của rơ le) |
| Dải cài đặt dòng tải trực tiếp | 0.5 A đến 7 A (Cấu hình mã 05 tiêu chuẩn) |
| Dải cài đặt với CT phụ | Lên đến 800A (Khi đấu nối dây thứ cấp của cụm CT ngoài x/5A vào chân rơ le) |
| Điện áp nguồn nuôi (Us) | 100…240 V AC/DC (Free Voltage 50/60Hz) |
| Cơ chế tiếp điểm ngõ ra | Standard / Fail-Safe (Có thể cấu hình linh hoạt tùy chọn chế độ mạch) |
| Đặc tính dòng ngắt (Trip Curve) | Definite (Định hạn) hoặc Inverse (Nghịch đảo dải nhiệt) tùy chọn cài đặt |
| Kiểu lắp đặt (Mounting) | Gá trên thanh Din-rail 35mm tiêu chuẩn hoặc bắt vít mặt đế tủ điện |
| Tổng hợp chức năng bảo vệ | Quá dòng (Overcurrent), Thấp dòng (Undercurrent), Mất pha (Phase Loss), Đảo pha (Phase Reversal), Lệch pha dòng (Current Unbalance), Kẹt rô-to khi khởi động (Stall), Kẹt rô-to khi đang chạy (Lock) |
Các ưu điểm công nghệ vượt trội của cấu hình EOCR FDE-05DUT
1. Giao diện hiển thị 3 pha đồng thời bứt phá công nghệ hiển thị
Ưu điểm cốt lõi của dòng FDE so với các phiên bản tiền nhiệm chính là công nghệ hiển thị số hóa vượt trội. Trên mặt hiển thị rời lắp ở cánh cửa tủ điện, thiết bị trang bị sẵn các dòng LED độc lập tương ứng hiển thị trực quan thông số tải của pha L1, L2, L3 tại cùng một tích tắc. Điều này giúp thợ vận hành dễ dàng thực hiện scannable thông số, chẩn đoán ngay trạng thái lệch tải, mất cân bằng pha cực nhanh mà không cần nhấn nút thao tác thủ công.
2. Cấu trúc Terminal Type (T) – Chịu lực rung chấn, chống phóng điện move
Khác với các dòng rơ le dạng lỗ xuyên tâm (Hole Type), cấu hình Terminal Type (T) bám theo thiết kế cực khối siết vít kiên cố. Cáp tín hiệu dòng điện (luồn từ cuộn thứ cấp cụm CT ngoài x/5A) sau khi được bấm đầu cốt (tròn hoặc chữ Y) sẽ được đặt vào cực bám và siết chặt bằng vít định vị. Khớp nối cơ khí kiên cố này giúp thiết bị vận hành hoàn hảo trong các môi trường nhà xưởng có độ rung lắc cơ học mạnh (như máy sàng đá, máy trộn bê tông, quạt ly tâm công nghiệp), triệt tiêu hoàn toàn nguy cơ lỏng dây gây phóng điện move sinh nhiệt.
3. Kiến trúc module màn hình rời – Đỉnh cao thẩm mỹ và an toàn
Toàn bộ phần thân xử lý trung tâm cảm biến được gá kín đáo bên trong khoang tủ điện. Việc đưa mặt hiển thị số ra ngoài cánh tủ giúp tiết kiệm diện tích gá lắp mặt tủ (khoét lỗ nhỏ cho mặt hiển thị LED và đi một sợi dây cáp mạng kết nối), tạo diện mạo Smart MCC tinh gọn, đồng thời bảo vệ người vận hành cách ly hoàn toàn khỏi khoang chứa điện áp lực cao nguy hiểm.
4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)
Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc nhiễu sóng hài điện áp do các động cơ lớn xung quanh khởi động gây ra.
Các mã dòng EOCR FDE và dải dòng bảo vệ
| EOCRFDE-05DUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCRFDE-80DUH |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCRFDE-05DUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
| EOCRFDE-80DUT |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
Ứng dụng thực tế
Mã hàng EOCR FDE-05DUT là sự lựa chọn cao cấp cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC trung tâm, yêu cầu quy chuẩn đấu nối chân khối terminal nghiêm ngặt, tính scannable số liệu trực quan và an toàn tuyệt đối:
-
Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp công suất lớn chạy phối hợp với cụm biến dòng phụ ngoài (ví dụ 100/5A, 400/5A…).
-
Các hệ thống băng tải, máy nén khí trục vít, máy nghiền vật liệu xây dựng, nơi nền móng nhà xưởng có độ rung động cơ học cao liên tục trong quá trình vận hành.
-
Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu chỉ định cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu để đồng bộ hóa hệ thống dây nhị thứ bọc gen đánh số.
Kết luận
Rơ le điện tử hiển thị 3 pha đồng thời chân terminal EOCR FDE-05DUT Schneider mang đến giải pháp bảo vệ phụ tải 3 pha đỉnh cao thế hệ mới. Thiết bị tối ưu hóa hoàn hảo giữa khả năng bảo vệ kỹ thuật số siêu chính xác, khối chân bắt vít chống rung chấn, dải nguồn Free Voltage bền bỉ và đặc biệt là tính tiện lợi vượt trội của màn hình rời hiển thị đồng thời cả 3 pha bám mặt tủ. Đây là giải pháp hoàn hảo giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng kiến trúc tủ MCC lên một tiêu chuẩn trực quan, hiện đại và an toàn cao hơn.
