Rơ le Bảo Vệ Mất Pha EOCR-DS3T-05S Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS3T-05S

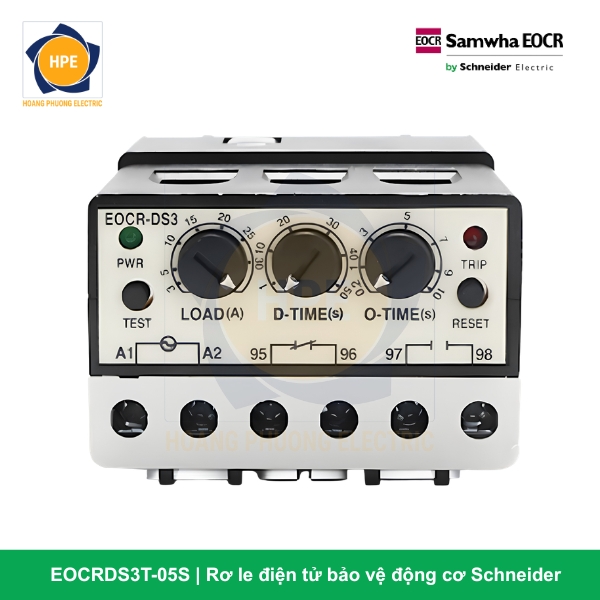

Khác biệt hoàn toàn với các mã sản phẩm màn hình kỹ thuật số (Digital) phức tạp, EOCR-DS3T-05S thuộc phân khúc Rơ le điện tử Analog tinh gọn (Analog Products). Giao diện của thiết bị cực kỳ thân thiện với 3 núm vặn xoay cơ khí (Potentiometer) ở mặt trước, cho phép thợ điện điều chỉnh dải dòng và thời gian trễ bằng tua-vít một cách trực quan bám sàn.

Thiết bị sở hữu kết cấu phần cứng dạng khối chữ nhật liền đế (All-in-one). Phía trên thân máy được đúc sẵn 2 lỗ tâm cảm biến dòng lực (2-CT). Khi lắp đặt, 2 dây pha lực của động cơ (thường là pha R và pha T) sẽ được xỏ xuyên thẳng qua 2 lỗ này bám mạch. Việc thiết kế đo dòng gián tiếp qua lỗ CT đúc liền giúp mạch điều khiển nhị thứ hoàn toàn cách ly vật lý với mạch lực cao áp, mang lại độ an toàn tuyệt đối, chống cháy chập lan truyền.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-05S bám Catalogue

Để giải mã chi tiết các thông số tích hợp bám theo quy chuẩn mã hóa linh kiện của Schneider Electric, mã sản phẩm EOCR-DS3T-05S được phân tách như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành bằng bo mạch điện tử.

• DS3 (Definite Time Type – 3th Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ cải tiến thứ 3 tăng cường độ ổn định mạch.

• T (Terminal / Integrated Base): Phiên bản tích hợp sẵn đế cắm chân vít (Terminal Type) bám đáy, giúp đấu nối dây nhị thứ bằng cos bấm vô cùng chắc chắn và dễ dàng gá kẹp lên thanh Din-rail 35mm.

• 05 (Current Range: 0.5 ~ 6A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép tinh chỉnh liên tục từ 0.5 Ampe đến 6 Ampe.

• S (Operating Power Supply: 24 ~ 240V AC/DC): Tích hợp mạch nguồn nuôi dải rộng rộng từ 24V đến 240V cực kỳ linh hoạt (chấp nhận cả điện áp xoay chiều AC lẫn một chiều DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-05S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-05S

1. Khả năng bảo vệ mất pha siêu tốc dưới 3 giây

Mất pha là nguyên nhân hàng đầu gây cháy cuộn dây motor 3 pha. Rơ le nhiệt truyền thống phải mất vài phút bám tải mới sinh đủ nhiệt để ngắt mạch, lúc đó motor thường đã om dây hoặc cháy. EOCR-DS3T-05S sử dụng mạch điện tử giám sát độ sụt giảm dòng điện đột ngột của các pha lực. Khi phát hiện sự cố mất pha xảy ra bám lưới, rơ le sẽ kích hoạt lệnh ngắt hệ thống chỉ trong vòng dưới 3 giây, cứu sống động cơ kịp thời.

2. Thiết lập thời gian trễ D-Time và O-Time độc lập thông minh

Thiết bị trang bị 3 núm chỉnh chuyên dụng:

• LOAD: Cài đặt dòng định mức bảo vệ bám tải thực của motor.

• D-TIME (Duration Time): Cho phép motor “né” dòng khởi động vọt đỉnh (Inrush Current) gấp 5-8 lần mà không bị nhảy lỗi vô lý.

• O-TIME (Operating Time): Thiết lập thời gian chịu đựng quá tải khi motor đang chạy. Sự phân tách độc lập này giúp tối ưu hóa màng bảo vệ cho từng loại tải nặng nhẹ khác nhau.

3. Nguồn nuôi dải rộng (Free Voltage) bẻ gãy sự cố sụt áp nguồn

Hậu tố “S” mang lại ưu thế tuyệt đối cho thiết bị khi hoạt động tại các vùng lưới điện công nghiệp không ổn định bám sàn. Bộ nguồn tích hợp cao cấp chấp nhận điện áp biến thiên rộng từ 24V đến 240V AC/DC. Do đó, rơ le hoàn toàn không bị hiện tượng tự nhả tiếp điểm do sụt áp điều khiển, giúp hệ thống vận hành liên tục, giảm thiểu thời gian dừng máy (Downtime).

4. Tiết kiệm điện năng và tuổi thọ vận hành vượt trội

Vì hoạt động dựa trên nguyên lý cảm ứng từ trường qua lỗ CT (không đấu nối nối tiếp mạch lực như rơ le nhiệt), EOCR-DS3T không sinh nhiệt trên thanh lưỡng kim, triệt tiêu hoàn toàn tổn hao công suất điện bám tủ. Thân máy làm bằng vật liệu polyme cao cấp chống phóng điện, chống rung động cơ khí cao, đảm bảo tuổi thọ thiết bị lên tới hàng chục năm.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ mất pha và quá dòng Analog EOCR-DS3T-05S là linh kiện gác cổng lý tưởng cho:

• Tủ điện điều khiển bơm nước, quạt hút công suất nhỏ: Các hệ thống bơm tăng áp tòa nhà, quạt thông gió trang trại, quạt hút bụi xưởng gỗ có công suất dòng tải nằm trong dải 0.5A – 6A.

• Bảo vệ hệ thống băng tải, xích tải nhẹ: Nơi có nguy cơ cao bị kẹt hàng hóa sinh lỗi bó trục kẹt rotor đột ngột. Rơ le sẽ phát hiện dòng vọt để ngắt khởi động từ kịp thời, bảo vệ hộp số cơ khí bám sàn.

• Phối hợp với biến dòng ngoài cho motor công suất lớn: Sử dụng làm rơ le trung tâm kết hợp với các bộ biến dòng $100/5A, 200/5A…$ để bảo vệ các động cơ máy nghiền, máy nén khí, máy đùn công suất lớn hàng chục kW bám nhà máy.

Kết luận

Rơ le bảo vệ quá dòng và mất pha Analog EOCR-DS3T-05S Schneider là giải pháp tối ưu, dung hòa hoàn hảo giữa chi phí đầu tư kinh tế và hiệu năng bảo vệ lõi bền bỉ. Sở hữu thiết kế chân đế terminal cứng cáp , mạch điện tử đo dòng chính xác và bộ nguồn tự thích ứng dải rộng, EOCR-DS3T-05S xứng đáng là “người cận vệ” đáng tin cậy cho mọi hệ thống motor điều khiển bám sàn công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
