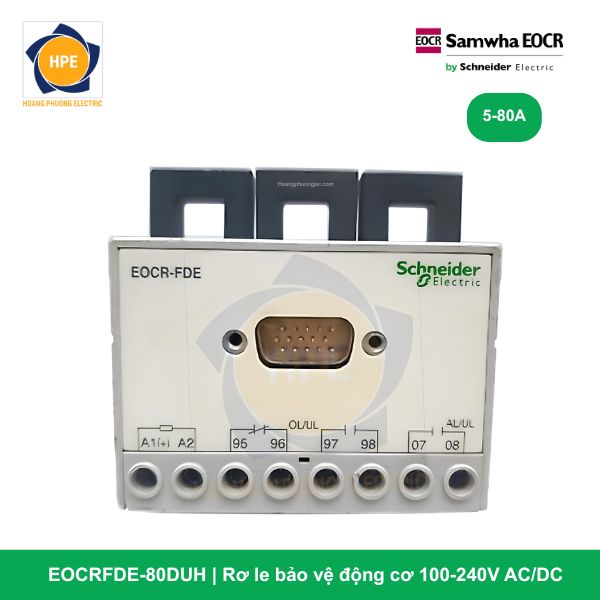

Rơ le bảo vệ động cơ EOCR FDE-80DUH Schneider

Rơ le EOCR FDE-80DUH là dòng rơ le kỹ thuật số thông minh phân khúc cao cấp của Schneider Electric, mang lại sự bứt phá về cả khả năng bảo vệ, công nghệ hiển thị số và kiến trúc an toàn cơ khí: Toàn bộ phần thân cảm biến thu thập dữ liệu dòng lớn được gá kín đáo bám trên thanh Din-rail bên trong tủ điện, trong khi đó mặt hiển thị số (Display Unit) được kéo dài và đưa cố định ra ngoài cánh tủ điều khiển thông qua một sợi cáp mạng RJ45 bọc nhiễu tiêu chuẩn. Kiến trúc thông minh này giúp kỹ thuật viên giám sát trực tiếp tải, thay đổi thông số cấu hình và kiểm tra nhật ký lỗi ngay từ mặt ngoài cánh tủ mà không cần mở tủ điện, loại bỏ hoàn toàn các nguy cơ tai nạn nghiêm trọng do hiện tượng phóng điện hồ quang (Arc Flash).

Thiết bị sở hữu dải dòng tải trực tiếp cực rộng từ 5A đến 80A (80), cho phép kết nối thẳng với các động cơ 3 pha công suất lớn lên tới khoảng 37kW – 45kW (ở lưới điện 3 pha 380V) mà không cần trang bị thêm cụm biến dòng phụ ngoài (CT) cồng kềnh. Nhờ kết cấu Hole Type (Dạng lỗ xuyên cáp đường kính lớn) cách ly từ tính mạch động lực an toàn, dải nguồn nuôi Free Voltage dải rộng 100-240V AC/DC (U) và hệ tiếp điểm an toàn cao Fail-Safe (H), EOCR FDE-80DUH mang đến giải pháp quản lý động cơ dải dòng lớn gọn gàng, thẩm mỹ, trực quan và an toàn tuyệt đối.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FDE

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FDE-80DUH

1. Giao diện hiển thị 3 pha đồng thời bứt phá công nghệ

Ưu điểm đắt giá nhất của mã hàng FDE-80DUH chính là khả năng số hóa thông số tải vượt trội. Thay vì màn hình LED nhảy luân phiên từng pha, FDE trang bị các hàng LED riêng biệt hiển thị đồng thời giá trị dòng điện thực tế của cả pha L1, L2 và L3 tại cùng một thời điểm. Kỹ sư vận hành chỉ cần đi lướt qua cửa tủ là có thể quét (scan) ngay trạng thái cân bằng phụ tải của động cơ dải công suất lớn, tối ưu hóa thời gian giám sát hệ thống.

2. Dải dòng trực tiếp 80A dạng lỗ xuyên – Gọn gàng, loại bỏ bộ CT phụ ngoài

Với các phụ tải động cơ công suất trung bình và lớn, việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước lớn trên dòng rơ le FDE-80 giúp kỹ sư chỉ cần luồn thẳng dây cáp lực từ Contactor chạy qua rơ le rồi đi thẳng ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm bớt diện tích khoang tủ điều khiển MCC, hạn chế tối đa các điểm đấu nối đầu cốt động lực và triệt tiêu nguy cơ phóng điện sinh nhiệt do lỏng ốc vít bám thanh đồng mạch lực.

3. Kiến trúc module màn hình rời – Đỉnh cao thẩm mỹ và an toàn

Toàn bộ các sợi cáp động lực to cứng dòng lớn được giấu kín gọn gàng bên trong tủ điện gá trên thanh Din-rail. Việc đưa mặt hiển thị ra cánh tủ giúp tủ điện trông hiện đại, tinh gọn theo đúng xu hướng thiết kế tủ điện thông minh ngày nay, đồng thời bảo vệ con người cách ly hoàn toàn khỏi khoang chứa điện áp cao nguy hiểm.

4. Hệ tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Cấu hình Fail-Safe (H) đóng vai trò như một màng bảo vệ mạch điều khiển tự động: Khi rơ le được cấp nguồn nuôi bình thường, tiếp điểm đầu ra sẽ đóng lại để cho phép mạch điều khiển phụ tải hoạt động. Nếu có sự cố đứt dây nguồn điều khiển, mất điện nguồn nuôi tủ điện hoặc rơ le bị lỗi phần cứng bên trong, tiếp điểm này tự động bung mở lập tức để ngắt Khởi động từ (Contactor), đưa động cơ dải công suất lớn về trạng thái dừng an toàn.

Các mã dòng EOCR FDE và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FDE-80DUH là sự lựa chọn tối cao cho các hệ thống tủ điện phân phối và điều khiển động cơ MCC dải dòng lớn của nhà máy, nơi đòi hỏi khắt khe về việc scan số liệu trực quan, thẩm mỹ tinh gọn và an toàn vận hành ở cấp độ cao nhất:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A.

• Các hệ thống máy nén khí trung tâm nhà xưởng, máy nghiền vật liệu công nghiệp, máy khuấy, quạt hút thông gió hầm lò vận hành liên tục 24/7.

• Các tủ điện MCC trong nhà máy dệt may, sản xuất xi măng, bao bì, sắt thép, nơi có môi trường nhiều bụi bặm (việc hiển thị 3 pha đồng thời bám mặt ngoài tủ giúp kỹ sư giám sát tải cực nhanh mà hoàn toàn không cần mở cửa tủ điện).

Kết luận

Rơ le điện tử hiển thị 3 pha đồng thời dải lớn EOCR FDE-80DUH Schneider mang đến giải pháp bảo vệ phụ tải 3 pha toàn diện thế hệ mới. Thiết bị đạt điểm mười tuyệt đối khi kết hợp hoàn hảo giữa công nghệ hiển thị 3 pha đồng thời trực quan, cấu trúc lỗ xuyên cáp dải lớn loại bỏ CT phụ, tiếp điểm Fail-Safe kiên cố và kiến trúc màn hình rời bám mặt tủ hiện đại. Đây là linh kiện đỉnh cao giúp các đơn vị làm tủ điện (Panel Builder) nâng tầm chất lượng nghệ thuật kiến trúc tủ MCC dải dòng lớn lên một tiêu chuẩn trực quan và an toàn vượt trội.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
