Rơ le Bảo Vệ Động Cơ EOCR-3MZ2 Schneider

Giới thiệu về rơ le bảo vệ động cơ thông minh EOCR-3MZ2 Schneider

Dòng rơ le EOCR-3MZ2 được Schneider Electric phát triển bám sát xu hướng số hóa hạ tầng điện công nghiệp, đóng vai trò là giải pháp quản lý động cơ toàn diện, đa chức năng nhưng cực kỳ tiết kiệm không gian tủ điện.

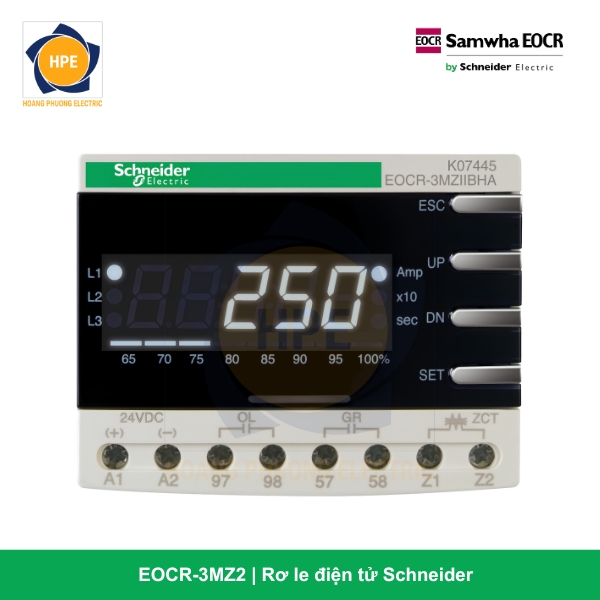

V về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Din-rail Mounting Type). Toàn bộ thân máy là một module phẳng dẹt, gá kẹp cố định trên thanh Din-rail 35mm phía bên trong tủ. Thân máy tích hợp sẵn màn hình LED số trực quan và cụm nút nhấn cấu hình ngay mặt trước. Dây cáp lực 3 pha của motor được luồn thẳng qua 3 lỗ tâm cảm biến (Window Type) đúc liền trên rơ le, hoàn toàn cách ly vật lý mạch lực với mạch điều khiển nhị thứ.

Về mặt công năng, EOCR-3MZ2 đóng vai trò là “lá chắn kép” an toàn tối cao nhờ tích hợp đồng thời 2 mảng công nghệ chuyên sâu:

1. Bảo vệ dòng lực động cơ: Giám sát liên tục dòng tải 3 pha qua thuật toán đo giá trị hiệu dụng thực (True RMS), đánh chặn siêu tốc các lỗi quá dòng (quá tải), thiếu dòng (chạy khô sụt tải), mất pha đột ngột, lệch pha dòng và kẹt rotor bó trục cơ khí.

2. Bảo vệ chống dòng rò đất (Ground Fault / Earth Leakage): Thiết bị trang bị ngõ nhận tín hiệu chuyên dụng từ biến dòng rò ZCT ngoài. Khi lớp cách điện của cuộn dây motor bị già hóa hoặc ngấm nước sinh ra dòng điện rò rỉ ra vỏ máy bám tải, EOCR-3MZ2 sẽ tính toán và ra lệnh ngắt hệ thống chỉ trong phần trăm giây, triệt tiêu hoàn toàn nguy cơ cháy nổ tủ điện và giật điện nguy hiểm cho công nhân bám sàn.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-3MZ2 bám Catalogue

Để hiểu cấu hình phần cứng bám theo tiêu chuẩn thiết kế mã của Schneider Electric, chúng ta giải mã mã dòng sản phẩm EOCR-3MZ2 như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành bằng công nghệ điện tử kỹ thuật số thông minh bám vi xử lý.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• M (Modbus RS485): Tích hợp sẵn cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp kết nối mạng quản lý tập trung từ xa.

• Z (ZCT Input): Tính năng nâng cao Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• 2 (Updated Version): Phiên bản thế hệ thứ 2 được nâng cấp, tối ưu hóa thuật toán xử lý MCU và nâng cao bộ lọc nhiễu sóng hài.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-3MZ2

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-3MZ2

1. Giải pháp tích hợp “All-in-One” kinh tế, tinh gọn khoang tủ

Thiết kế của EOCR-3MZ2 gộp chung tính năng của 4 thiết bị độc lập truyền thống bám tủ: Hệ thống đồng hồ Ampe đo dòng lực, Bộ chuyển mạch dòng (Selector Switch), Rơ le nhiệt bảo vệ quá tải và Rơ le chống dòng rò độc lập (ELR). Việc gom tất cả vào một thân máy dẹt kẹp Din-rail giúp tiết kiệm đến 70% không gian khoang chứa tủ điện và cắt giảm lớn chi phí vật tư dây nối nhị thứ chằng chi tịt.

2. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, EOCR-3MZ2 biến khoang tủ điện thông thường thành một nút mạng thông minh bám trục tự động hóa. Toàn bộ dữ liệu dòng điện tải thực 3 pha, biên độ dòng rò mA và trạng thái ON/OFF/TRIP được truyền tải liên tục về phòng trung tâm. Từ phòng giám sát SCADA, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (qua trị số dòng rò tăng dần) để lên kế hoạch bảo trì dự đoán, ngăn chặn hoàn toàn nguy cơ dừng máy bất ngờ bám sàn.

3. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng các bộ Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-3MZ2 ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

4. Thiết kế lắp ẩn chống tự ý can thiệp thông số

Do rơ le được lắp ẩn hoàn toàn phía trong tủ điện bám thanh Din-rail, mặt cánh tủ sẽ trở nên vô cùng tinh gọn và đạt thẩm mỹ công nghiệp cao. Kết cấu này đóng vai trò như một lớp bảo vệ vật lý: chỉ những kỹ sư cơ điện có chìa khóa mở tủ mới có thể tiếp cận và tinh chỉnh lại các thông số dải dòng, loại bỏ tình trạng công nhân vận hành tự ý vặn tăng dòng lỗi làm mất màng bảo vệ của động cơ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh tích hợp dòng rò và truyền thông EOCR-3MZ2 là linh kiện lý tưởng cho:

• Hệ thống trạm bơm chìm nước thải và xử lý nước sạch: Những môi trường ẩm ướt, motor bơm chìm rất dễ bị hiện tượng nước xâm nhập gây rò điện ra vỏ hoặc kẹt cánh bơm gây bó trục. EOCR-3MZ2 bảo vệ đồng thời cả hai thảm họa này và đẩy dữ liệu qua Modbus về phòng trung tâm.

• Hệ thống tủ phân phối điều khiển động cơ tập trung (Tủ MCC): Nơi tích hợp nhiều khoang tủ điều khiển động cơ chạy song song, cần quản lý dữ liệu dòng lực tập trung về PLC của nhà máy xi măng, sắt thép, giấy, hóa chất.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS / HVAC): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS tòa nhà cao tầng.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông lắp trong tủ EOCR-3MZ2 Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và tối tân nhất hiện nay bám sát xu hướng công nghệ IoT công nghiệp. Việc trang bị mã sản phẩm EOCR-3MZ2 giúp doanh nghiệp bảo vệ màng lưới an toàn vững chắc cho hệ thống motor đắt tiền, dập tắt hoàn toàn nguy cơ chập cháy do rò điện, đồng thời tối ưu hóa chi phí vận hành nhà máy một cách thông minh bám sàn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
