Rơ le bảo vệ động cơ EOCR 3E420-80DUT Schneider

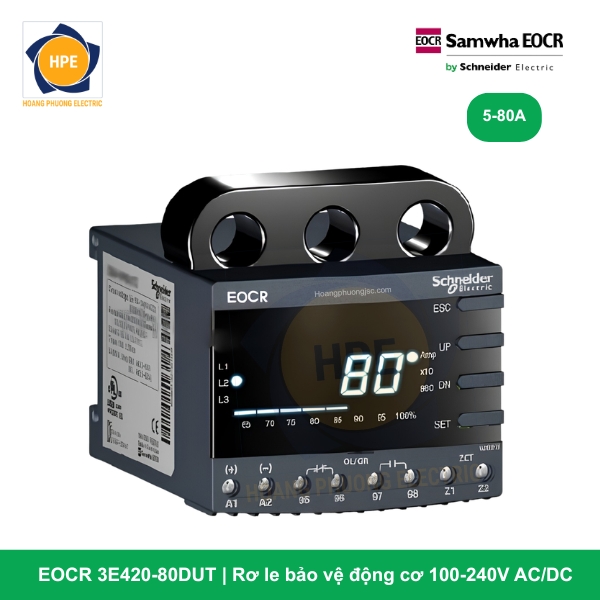

Rơ le EOCR 3E420-80DUT là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện 3 pha công suất lớn của Schneider Electric. Thiết bị được thiết kế theo cấu hình cơ khí Terminal Type (Chân khối thanh đồng siết vít), cho phép đấu nối trực tiếp hệ thống cáp động lực dòng lớn từ contactor sang động cơ một cách kiên cố. Nhờ tích hợp bo mạch chuyển đổi tuyến tính dòng điện thành tín hiệu Analog 4-20mA nâng cao (3E), rơ le cho phép hệ thống điều khiển PLC/DCS giám sát chi tiết, chính xác biên độ dòng tải của cả 3 pha theo thời gian thực mà không cần tốn chi phí lắp đặt thêm cụm CT rời hay bộ chuyển đổi Transducer độc lập bên ngoài.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3E420-80DUT

Mã hàng EOCR 3E420-80DUT sở hữu cấu trúc ký hiệu linh kiện và cơ khí đặc thù:

• 3E420 (3 Functions Electronic 4-20mA): Dòng rơ le kỹ thuật số thế hệ mới, hỗ trợ đo lường và cấu hình xuất tín hiệu Analog 4-20mA đại diện cho cả 3 pha (hoặc pha lớn nhất tùy cài đặt) về hệ thống PLC.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ 3 pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD hiển thị tuần hoàn dòng điện thực tế của cả 3 pha (L1, L2, L3) và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• T (Terminal Type): Thiết kế kết nối mạch động lực dạng Chân bắt vít đầu cốt. Cáp điện lực dòng lớn được bấm đầu cốt chỉn chu và siết chặt bằng vít chặn trực tiếp vào thanh đồng của rơ le, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3E420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3E420-80DUT

1. Cấu trúc Terminal Type (T) dải 80A – Đỉnh cao kiên cố cơ khí động lực

Với các động cơ dòng tải lớn lên đến 80A, tiết diện dây cáp động lực thường to và rất cứng. Việc uốn cong các sợi cáp này để luồn qua lỗ rơ le (Window type) rất khó khăn và tạo ra ứng suất cơ học lớn lên thanh gá tủ. Cấu hình Terminal Type (T) giải quyết triệt để vấn đề này bằng các khối tiếp điểm thanh đồng bắt vít chắc chắn. Cáp động lực chỉ cần bấm đầu cốt tròn, đặt vào cực và siết chặt vít. Khớp nối này đảm bảo tính dẫn điện hoàn hảo, loại bỏ hoàn toàn nguy cơ sinh nhiệt hay phóng điện move do lỏng dây khi hệ thống máy móng xung quanh rung lắc mạnh.

2. Công nghệ giám sát 3 pha toàn diện (3E) qua kênh Analog 4-20mA

Khác biệt với các dòng Transducer thông thường (chỉ đo dòng một pha hoặc dòng trung bình), dòng 3E420 cho phép người dùng lập trình xuất tín hiệu Analog 4-20mA đại diện cho pha có dòng tải cao nhất, hoặc thiết lập quét dữ liệu tuần hoàn. Nhờ đó, hệ thống PLC/DCS ở trung tâm có thể nhận biết chính xác độ lệch pha hoặc mất cân bằng tải của động cơ, đưa ra các cảnh báo sớm hoặc điều chỉnh thuật toán bảo vệ trước khi cuộn dây bị phá hủy vì quá nhiệt.

3. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi các động cơ lớn trong nhà xưởng khởi động.

4. Hiển thị số hiển thị minh bạch và cài đặt chính xác

Thiết bị cho phép theo dõi dòng điện vận hành thực tế trực quan của từng pha ngay trên mặt rơ le. Việc cài đặt các thông số số hóa như thời gian trễ khởi động (D-Time), thời gian trễ ngắt sự cố (O-Time) được cấu hình bằng phím bấm số, mang lại độ chính xác tuyệt đối so với các dòng rơ le cơ núm xoay truyền thống bám vạch chia thô sơ.

Các mã dòng EOCR-3E420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3E420-80DUT là sự lựa chọn tối cao cho các tủ điện MCC công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW), tích hợp điều khiển PLC sử dụng tín hiệu Analog:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A, yêu cầu giám sát chi tiết dải dòng 3 pha về PLC trung tâm.

• Hệ thống quạt hút thông gió ly tâm nhà xưởng, máy nén khí trung tâm tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chắc chắn để chống rung động cơ học từ nền móng máy.

Kết luận

Rơ le điện tử EOCR 3E420-80DUT Schneider mang đến giải pháp cơ khí động lực vững chắc (Terminal Type) kết hợp hoàn hảo cùng công nghệ số hóa tín hiệu 3 pha nâng cao (Analog 4-20mA). Thiết bị giúp loại bỏ hoàn toàn các bộ biến dòng phụ cồng kềnh, tối ưu không gian gá lắp tủ điện, tiết kiệm chi phí vật tư và nâng cao độ an toàn vận hành tối đa cho các động cơ công suất lớn của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
