Rơ le bảo vệ động cơ EOCR 3E420-05DUT Schneider

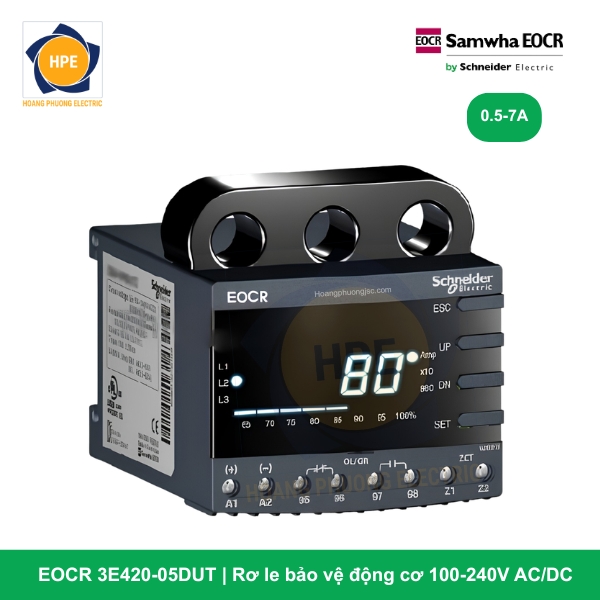

Rơ le EOCR 3E420-05DUT là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện 3 pha cao cấp của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Terminal Type (Chân đấu cốt siết vít kiên cố), tối ưu cho việc bấm đầu cốt dây mạch lực dải nhỏ hoặc dây tín hiệu từ cuộn thứ cấp của biến dòng phụ ngoài. Nhờ tích hợp bo mạch chuyển đổi tuyến tính dòng điện thành tín hiệu Analog 4-20mA nâng cao (3E), rơ le cho phép hệ thống điều khiển PLC/DCS giám sát chi tiết, chính xác biên độ dòng tải của cả 3 pha mà không cần sử dụng thêm bộ chuyển đổi Transducer rời độc lập.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3E420-05DUT

Mã hàng EOCR 3E420-05DUT sở hữu cấu trúc ký hiệu linh kiện và cơ khí đặc thù:

• 3E420 (3 Functions Electronic 4-20mA): Dòng rơ le kỹ thuật số thế hệ mới, hỗ trợ đo lường và cấu hình xuất tín hiệu Analog 4-20mA đại diện cho cả 3 pha (hoặc pha lớn nhất tùy cài đặt) về hệ thống PLC.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần đấu dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) trực tiếp vào các chân Terminal lực của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên màn hình máy.

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD hiển thị tuần hoàn dòng điện thực tế của cả 3 pha (L1, L2, L3) và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• T (Terminal Type): Thiết kế kết nối mạch lực (hoặc mạch dòng CT ngoài) dạng Chân bắt vít đầu cốt. Cáp điện được bấm đầu cốt tròn hoặc chữ Y chỉn chu và siết chặt bằng vít chặn, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3E420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3E420-05DUT

1. Cấu trúc Terminal Type (T) – Chống lỏng dây, chịu rung lắc cơ học cao

Khác với các dòng rơ le dạng lỗ xuyên tâm (Window Type) phải luồn dây cáp qua thân, cấu hình Terminal Type (T) trang bị các khối khối tiếp điểm siết vít cực kỳ chắc chắn. Đối với các môi trường máy móc công nghiệp có độ rung động cơ học cao (như sàn nghiền sàng đá, quạt ly tâm công nghiệp, máy trộn bê tông), việc kết nối bằng đầu cốt siết vít sẽ đảm bảo mạch tín hiệu dòng điện luôn thông suốt, loại bỏ hoàn toàn nguy cơ move sinh nhiệt hay rơ le báo lỗi giả.

2. Công nghệ giám sát 3 pha toàn diện (3E) qua ngõ ra Analog 4-20mA

Ngõ ra 4-20mA của dòng 3E420 không chỉ đơn thuần là dòng trung bình hay dòng một pha. Nó cho phép kỹ sư lập trình xuất tín hiệu Analog 4-20mA đại diện cho pha có dòng tải cao nhất, hoặc thiết lập quét tuần hoàn thông số dòng cả 3 pha. Nhờ đó, hệ thống PLC/DCS trung tâm có thể nhận biết chính xác độ lệch pha hoặc mất cân bằng tải của động cơ, giúp tối ưu hóa thuật toán điều khiển và đưa ra cảnh báo sớm.

3. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

4. Hiển thị kỹ thuật số sắc nét, cài đặt trực quan

Thiết bị cho phép theo dõi dòng điện vận hành thực tế trực quan của từng pha ngay trên mặt rơ le. Việc cài đặt các thông số số hóa như thời gian trễ khởi động (D-Time), thời gian trễ ngắt sự cố (O-Time) được cấu hình bằng phím bấm số, mang lại độ chính xác tuyệt đối so với các dòng rơ le cơ núm xoay truyền thống bám vạch chia thô sơ.

Các mã dòng EOCR-3E420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3E420-05DUT là sự lựa chọn tối ưu cho các hệ thống tủ điện MCC nhỏ gọn, tích hợp điều khiển PLC/DCS sử dụng tín hiệu Analog và yêu cầu quy chuẩn đấu nối chân cốt terminal nghiêm ngặt:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp công suất lớn chạy qua cụm CT phụ ngoài, đưa tín hiệu 4-20mA giám sát chi tiết dải dòng về PLC trung tâm.

• Hệ thống quạt hút thông gió ly tâm, máy nén khí, băng tải công nghiệp yêu cầu kết nối dây dạng đầu cốt bắt vít chắc chắn để chống rung động cơ học từ nền móng máy.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu.

Kết luận

Rơ le điện tử EOCR 3E420-05DUT Schneider là sự kết hợp tinh tế giữa cơ khí đấu nối vững chắc (Terminal Type) và công nghệ số hóa tín hiệu 3 pha nâng cao (Analog 4-20mA). Thiết bị mang lại giải pháp toàn diện bảo vệ dải dòng 0.5-7A, vận hành linh hoạt trên hệ nguồn Free Voltage, giúp doanh nghiệp tối ưu không gian gá lắp, tiết kiệm chi phí vật tư và nâng cao độ tin cậy vận hành cho toàn trạm động lực.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
